o Die Sensorleitung hinter der Tragplatte (14) durch den Leitungskanal zur
Anschlussklemme (13) führen (Bild 9).
o Leitung anschließen (siehe Sensorik an Klemmenblock anschließen).
Sensorik an Klemmenblock anschließen

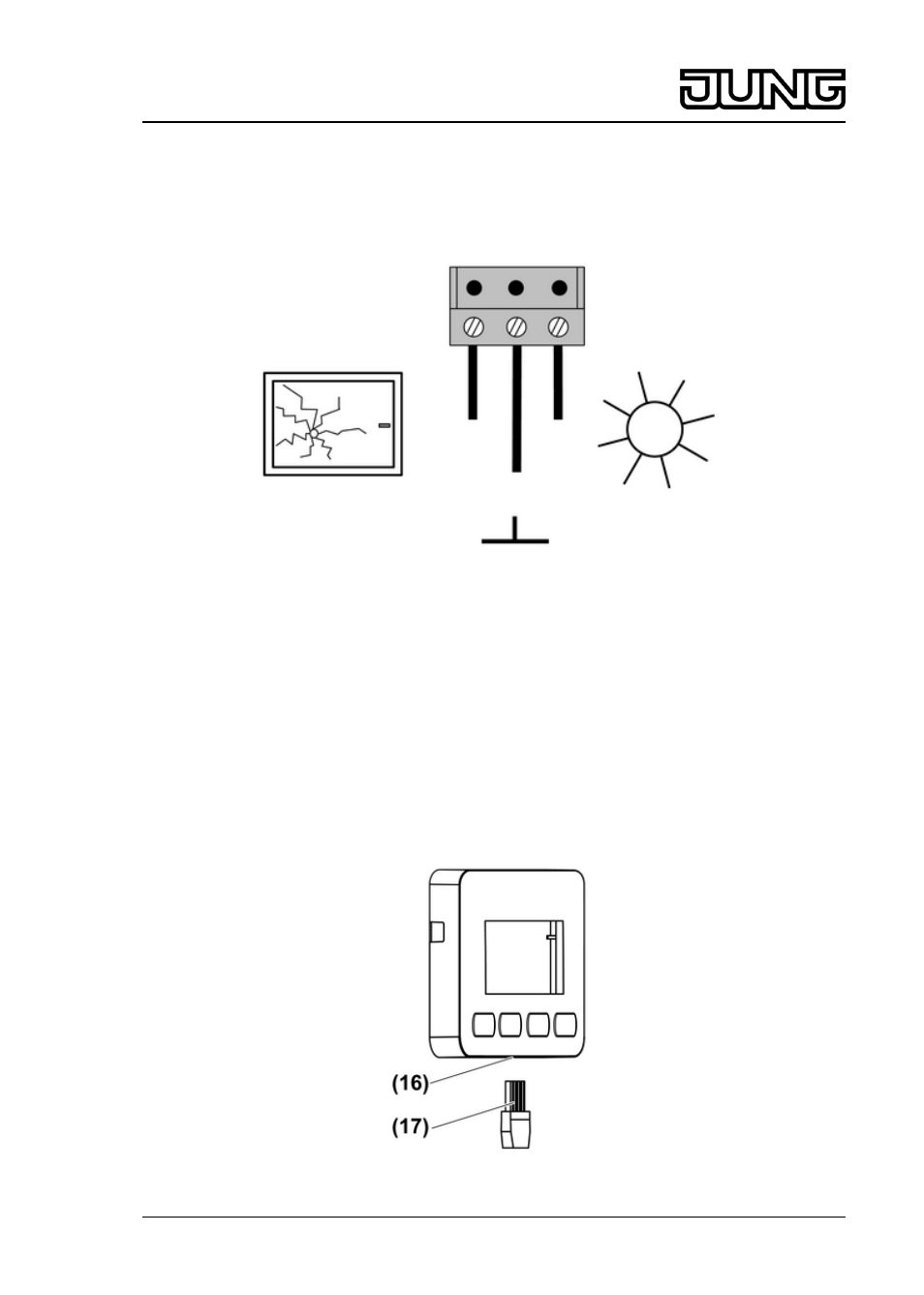

Bild 10: Anschluss an Klemmenblock
o Sensorik nach Anschlussbild (Bild 10) anschließen. Die Sensorleitungen haben folgende
Kennzeichnung:
Bei den Sensoren ist die "Masse" gekennzeichnet.
Beim Adapter und bei der Verlängerungsleitung ist die "Sonne" gekennzeichnet. Die
"Masse" ist die mittlere Leitung.
i Ein Vertauschen der Anschlüsse hat Fehlfunktionen zur Folge.
i Sollen Sonnen- und Glasbruchsensor gleichzeitig genutzt werden, ist ein Adapter zu
verwenden. Der Adapter wird am Aufsatz mit Sensorauswertung oder am Einsatz über den
3-polige Klemmenblock angeschlossen. Der Adapter verfügt über zwei Buchsen zum
Anschluss der Sensorstecker.
Sensorleitung am Aufsatz einstecken
Bild 11: Sonnensensor am Aufsatz
