i Die Sensorleitung darf nicht beliebig lang gewählt werden, da andernfalls Störungen von
anderen Verbrauchern und Leitungen eingekoppelt werden können. Fehlfunktionen können
die Folge sein. Daher nur abgeschirmte Leitung verwenden und die Abschirmung auf das
Massepotential legen. Die Gesamtlänge auf maximal 20 m beschränken und die Nähe zu
anderen elektrischen Einrichtungen vermeiden.
Sonnensensor an Klemmenblock anschließen

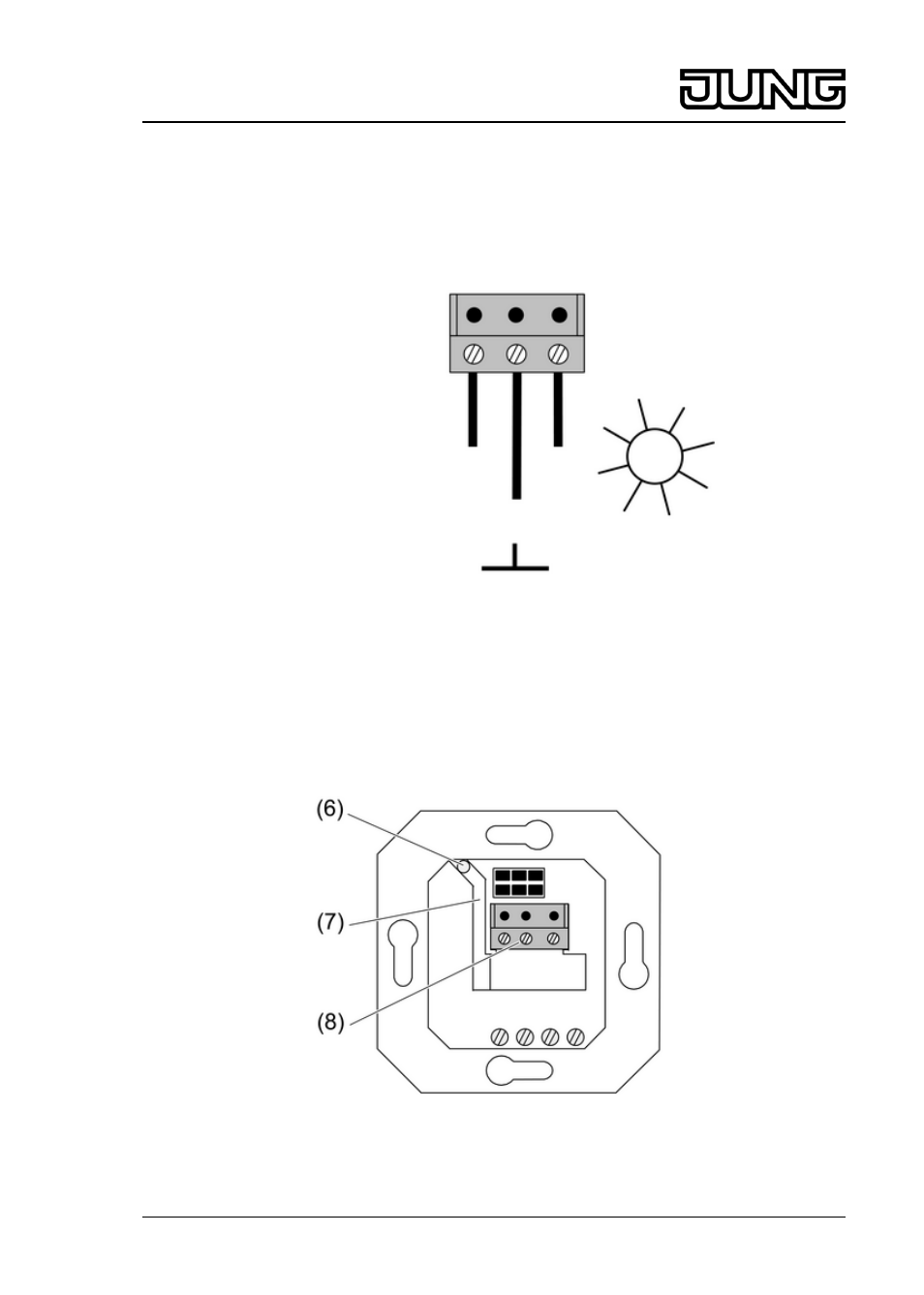

Bild 3: Anschluss an Klemmenblock
o Sensorik nach Anschlussbild (Bild 3) anschließen.
Beim Sonnensensor ist die "Masse" gekennzeichnet.
Bei der Verlängerungsleitung ist die "Sonne" gekennzeichnet. Die "Masse" ist die mittlere
Leitung.
i Ein Vertauschen der Anschlüsse hat Fehlfunktionen zur Folge.
Sensorleitung Unterputz verlegen
Bild 4: Unterputz-Verlegung der Sensorleitung
i Zur Unterputz-Verlegung der Sensorleitung nur abgeschirmte Leitung verwenden.
Empfehlung J-Y(ST)Y 2x2x0,6 mm.
3/5
32537113
J:0082537113
25.09.2013
Jalousie-Management
Motor-Steuerungs-Einsatz Standard AC 230 V ~
