o Die Leitung durch die Bohrung (6) des Einsatzes stecken und durch den Leitungskanal (7)
zum Klemmenblock (8) führen (Bild 4).
i Der Klemmenblock liegt den Aufsätzen mit Sensorauswertung bei.
o Leitung anschließen (siehe Sensorik an Klemmenblock anschließen).
Sensorleitung Aufputz verlegen

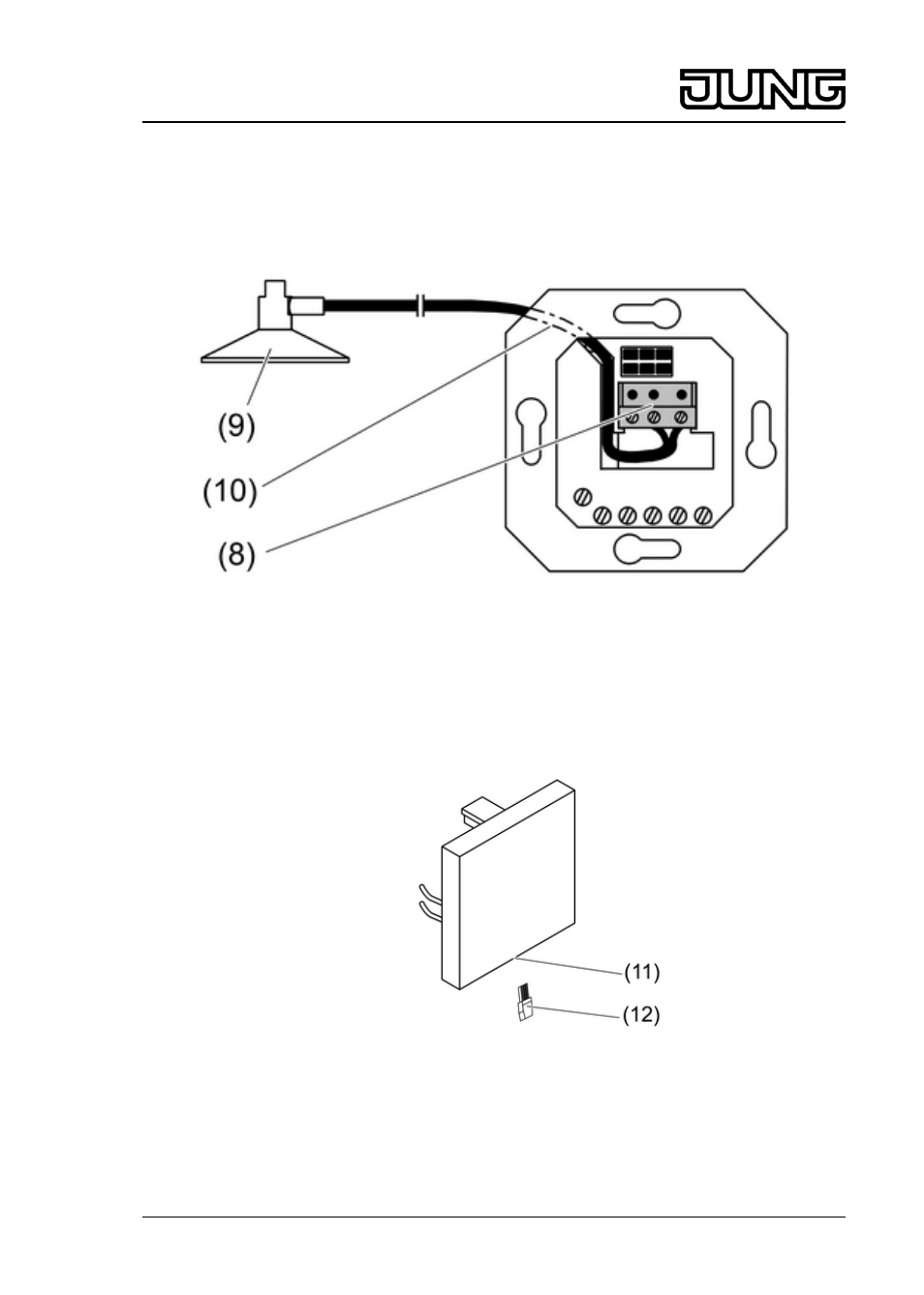

Bild 5: Aufputz-Verlegung der Sensorleitung
o Zur Aufputz-Verlegung des Innensensors (9) den Stecker abschneiden.
o Die Sensorleitung hinter der Tragplatte (10) durch den Leitungskanal zur
Anschlussklemme (8) führen (Bild 5).
o Leitung anschließen (siehe Sensorik an Klemmenblock anschließen).
Sensorleitung am Aufsatz einstecken
Bild 6: Sonnensensor am Aufsatz
Ein Anschluss des Sonnensensors am Aufsatz ist nur möglich wenn eine entsprechende
Buchse vorhanden ist. Dies ist nicht bei allen Aufsätzen mit Sensorauswertung der Fall.
o Stecker (12) in die Buchse des Einsatzes (11) einstecken (Bild 6).
