Sensorik an Klemmenblock anschließen

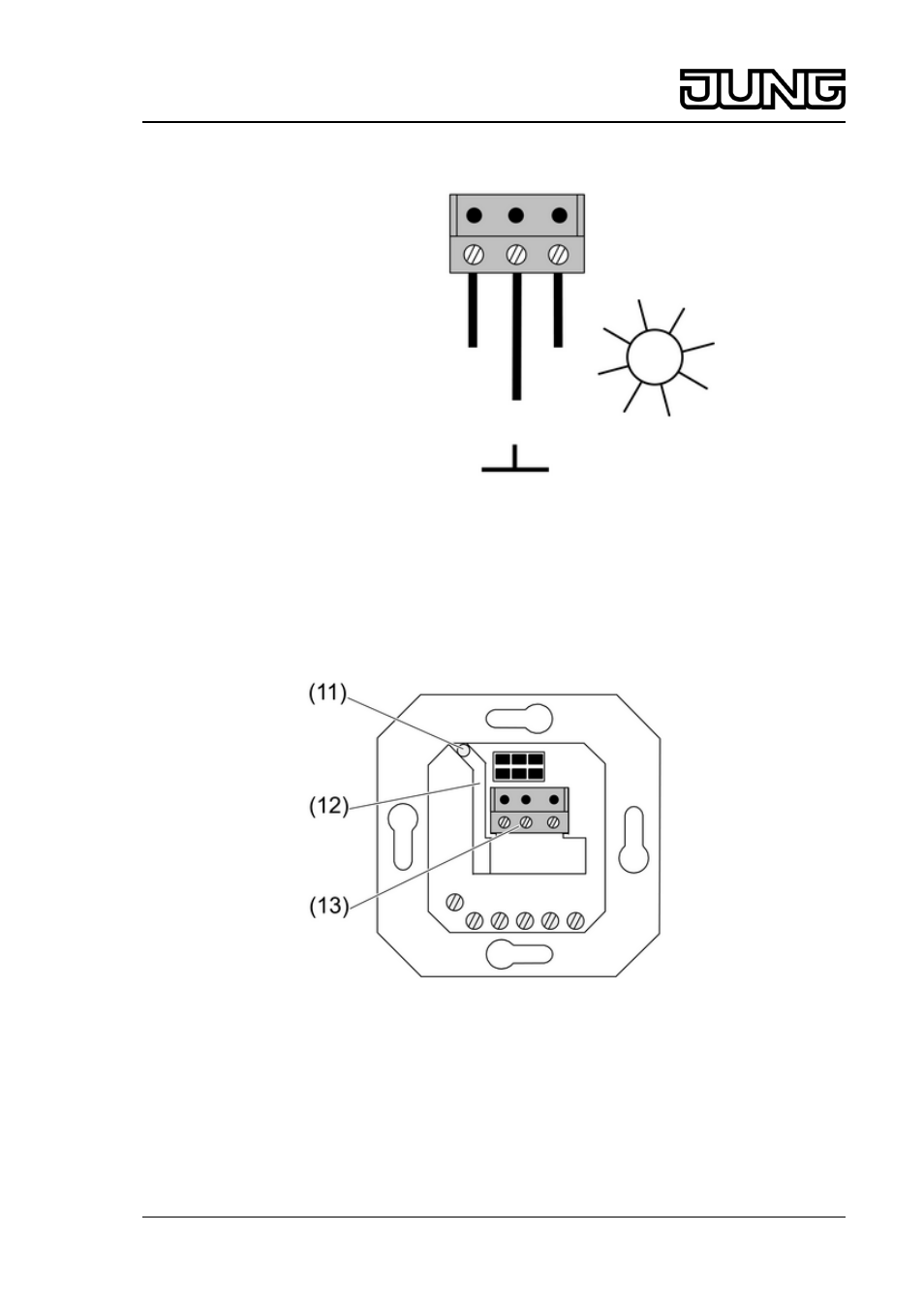

Bild 6: Anschluss an Klemmenblock
o Sensorik nach Anschlussbild (Bild 6) anschließen.
Bei dem Sonnensensor ist die "Masse" gekennzeichnet.
Bei der Verlängerung ist die "Sonne" gekennzeichnet. Die "Masse" ist die mittlere Leitung.
i Ein Vertauschen der Anschlüsse hat Fehlfunktionen zur Folge.
Sensorleitung Unterputz verlegen
Bild 7: Unterputz-Verlegung der Sensorleitung
i Zur Unterputz-Verlegung der Sensorleitung nur abgeschirmte Leitung verwenden.
Empfehlung J-Y(ST)Y 2x2x0,6 mm.
o Die Leitung durch die Bohrung (11) des Einsatzes stecken und durch den Leitungskanal
(12) zum Klemmenblock (13) führen (Bild 7).
i Der Klemmenblock liegt den Aufsätzen mit Sensorauswertung bei.
o Leitung anschließen (siehe Sensorik an Klemmenblock anschließen).
