Sensorleitung Aufputz verlegen

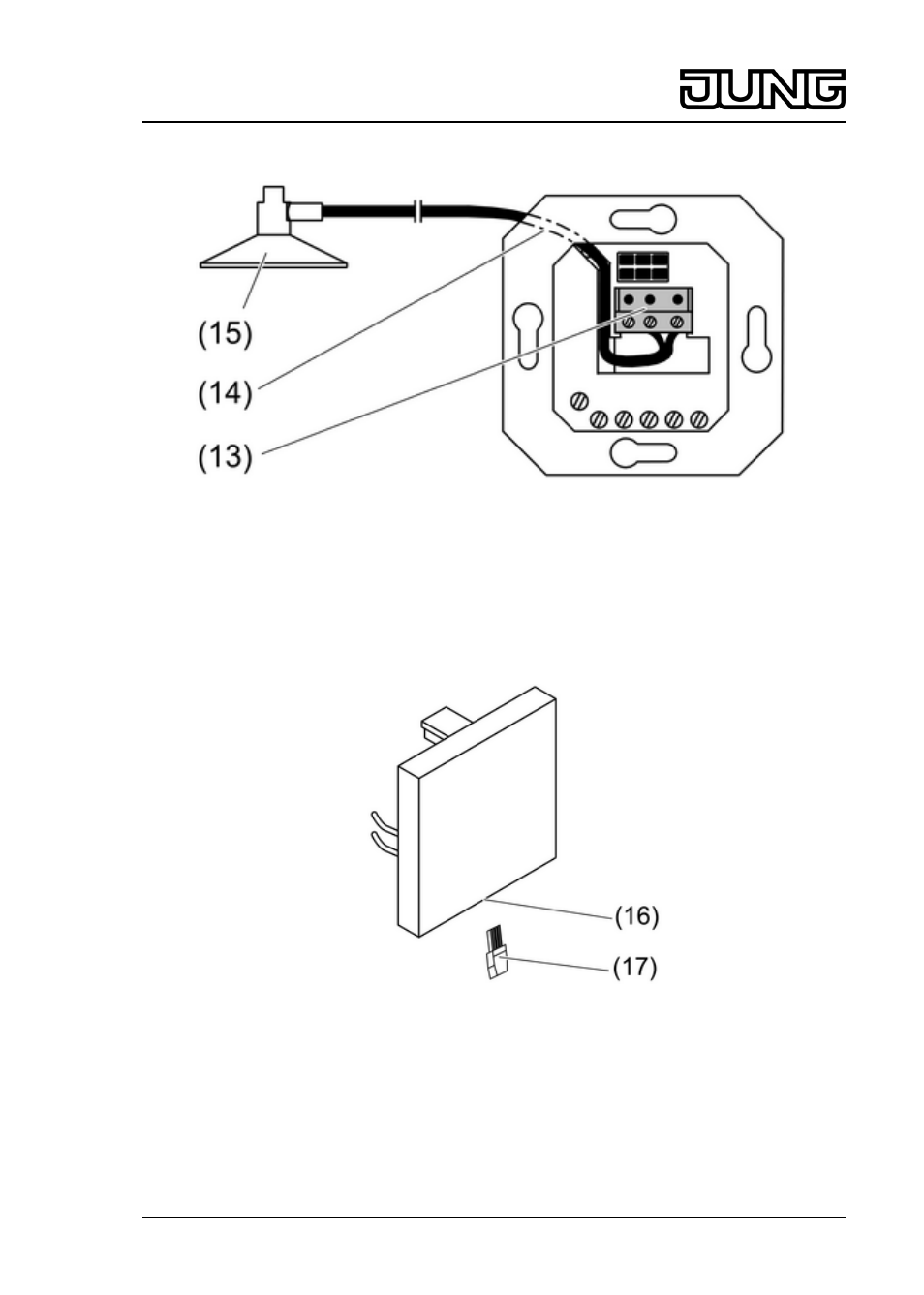

Bild 8: Aufputz-Verlegung der Sensorleitung
o Zur Aufputz-Verlegung des Innensensors (15) den Stecker abschneiden.
o Die Sensorleitung hinter der Tragplatte (14) durch den Leitungskanal zur
Anschlussklemme (13) führen (Bild 8).
o Leitung anschließen (siehe Sensorik an Klemmenblock anschließen).
Sensorleitung am Aufsatz einstecken
Bild 9: Sonnensensor am Aufsatz
Ein Anschluss des Sonnensensors am Aufsatz ist nur möglich wenn eine entsprechende
Buchse vorhanden ist. Dies ist nicht bei allen Aufsätzen mit Sensorauswertung der Fall.
o Stecker (17) in die Buchse des Einsatzes (16) einstecken (Bild 9).
6/7 32516623
J:0082516623 10.09.2013
Jalousie-Management
Motor-Steuerungs-Einsatz Universal AC 230 V ~
