Sensorleitung Unterputz verlegen

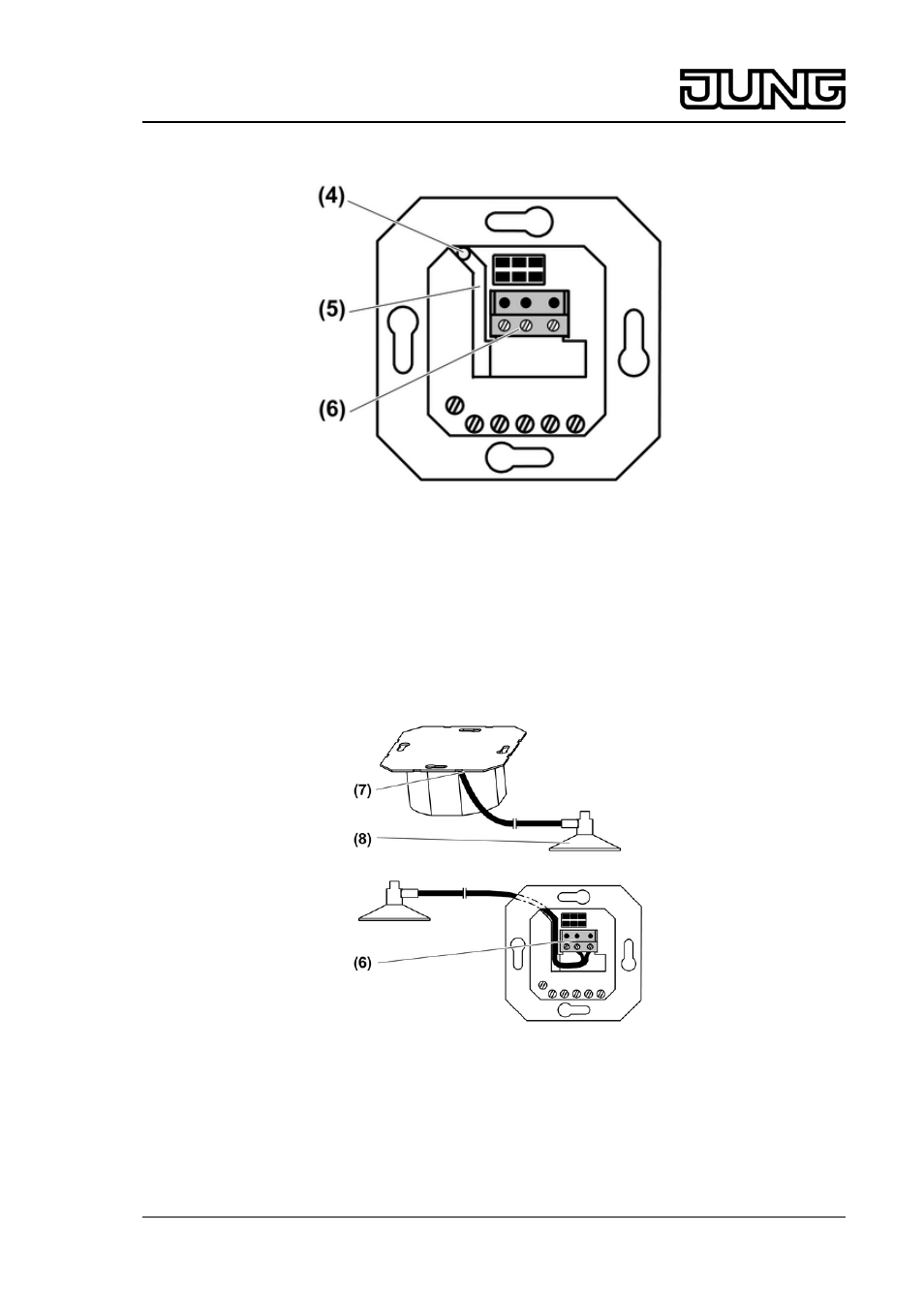

Bild 3: Unterputz-Verlegung der Sensorleitung
i Zur Unterputz-Verlegung der Sensorleitung nur abgeschirmte Leitung verwenden.
Empfehlung J-Y(ST)Y 2x2x0,6 mm.
o Die Leitung durch die Bohrung (4) des Einsatzes stecken und durch den Leitungskanal (5)
zum Klemmenblock (6) führen (Bild 3).
i Der Klemmenblock liegt den Aufsätzen mit Sensoranschluss bei.
o Leitung anschließen (siehe Sensorik an Klemmenblock anschließen).
Sensorleitung Aufputz verlegen
Bild 4: Aufputz-Verlegung der Sensorleitung
o Zur Aufputz-Verlegung des Sonnensensors (8) den Stecker abschneiden.
o Die Sensorleitung hinter der Tragplatte (7) durch den Leitungskanal zur Anschlussklemme
(6) führen (Bild 4).
o Leitung anschließen (siehe Sensorik an Klemmenblock anschließen).
