Seite 5
Sensorik an Klemmenblock anschließen

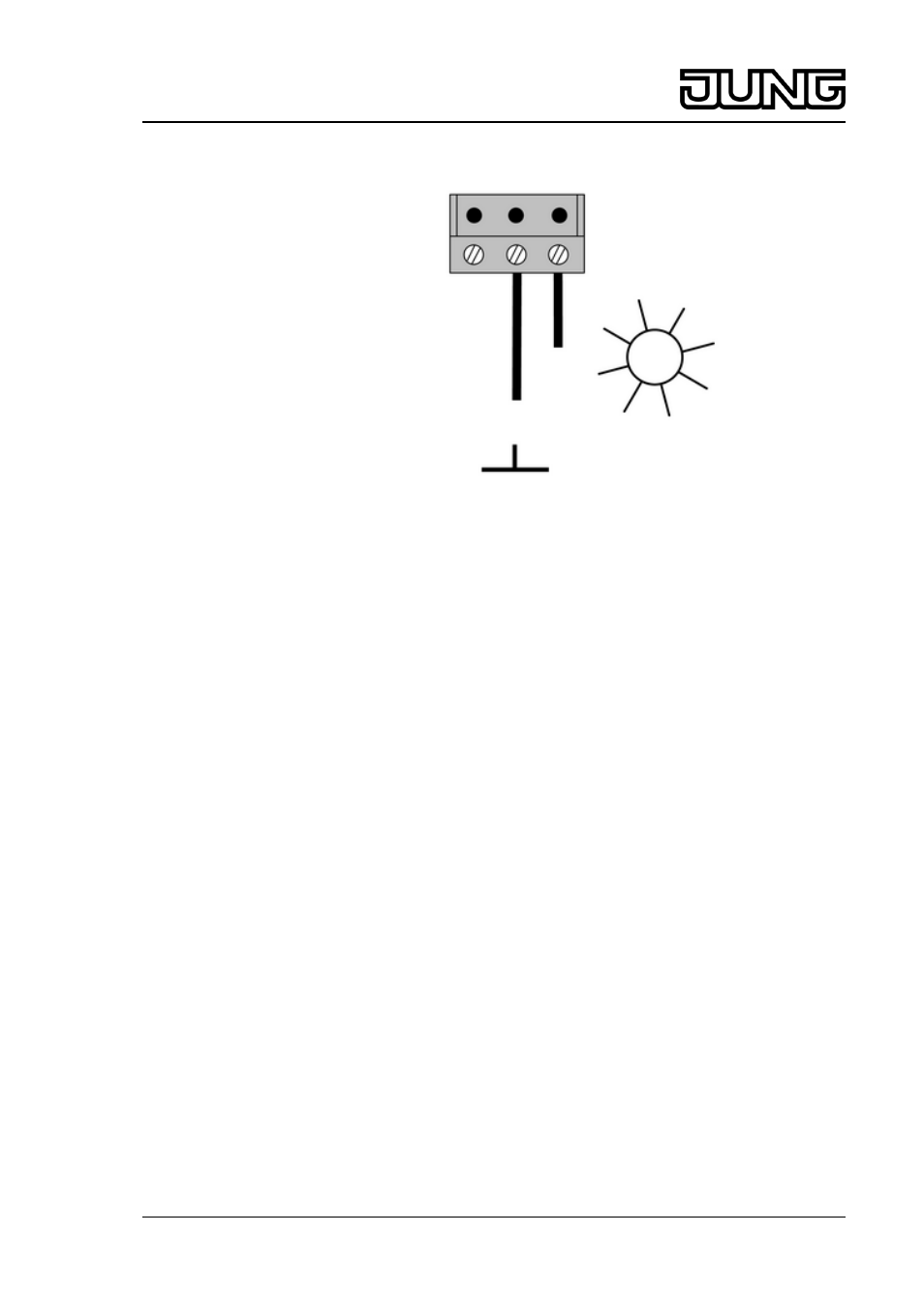

Bild 5: Anschluss an Klemmenblock
o Sonnensensor nach Anschlussbild (Bild 5) polrichtig anschließen. Bei der Sensorleitung ist
die "Masse" gekennzeichnet und bei der Verlängerungsleitung (Zubehör) die "Sonne"
i Ein Vertauschen der Anschlüsse hat Fehlfunktionen zur Folge.
Sensorleitung am Aufsatz einstecken
Ein Anschluss des Sonnensensors am Aufsatz ist nur möglich wenn eine entsprechende
Buchse vorhanden ist. Dies ist nicht bei allen Aufsätzen mit Sensorauswertung der Fall.
o Stecker des Sonnensensors in die Buchse des Aufsatzes einstecken.
Sonnensensor an Fensterscheibe befestigen
Durch die Positionierung des Sonnensensors an der Fensterscheibe wird die Stopp-Position
der Jalousie bei aktiven Sonnenschutz bestimmt. Die Jalousie kommt etwas oberhalb des
Sonnensensors zum Stehen.
o Sonnensensor an der Fensterscheibe befestigen (Anleitung des Sonnensensors
beachten).
