2.2. Montage
Sperrelement
Tasche mit 20 mm Breite für das Sperrelement sowie Vertiefung für Stulp im Türrahmen
ausfräsen. In der Tasche für das Sperrelement genügend Raum für eine Kabelschlaufe
vorsehen, damit genügend Kabelreserve für den Ausbau des Sperrelementes bei Service-
Zwecken vorhanden ist.
Die Position des Sperrelementes genau ausmessen oder beiliegende Bohrschablone zur
Notöffnungsbestimmung verwenden und am Türrahmen Kennzeichnungen vornehmen, um
im Fehlerfalle die mechanische Notöffnungsfunktion nutzen zu können.

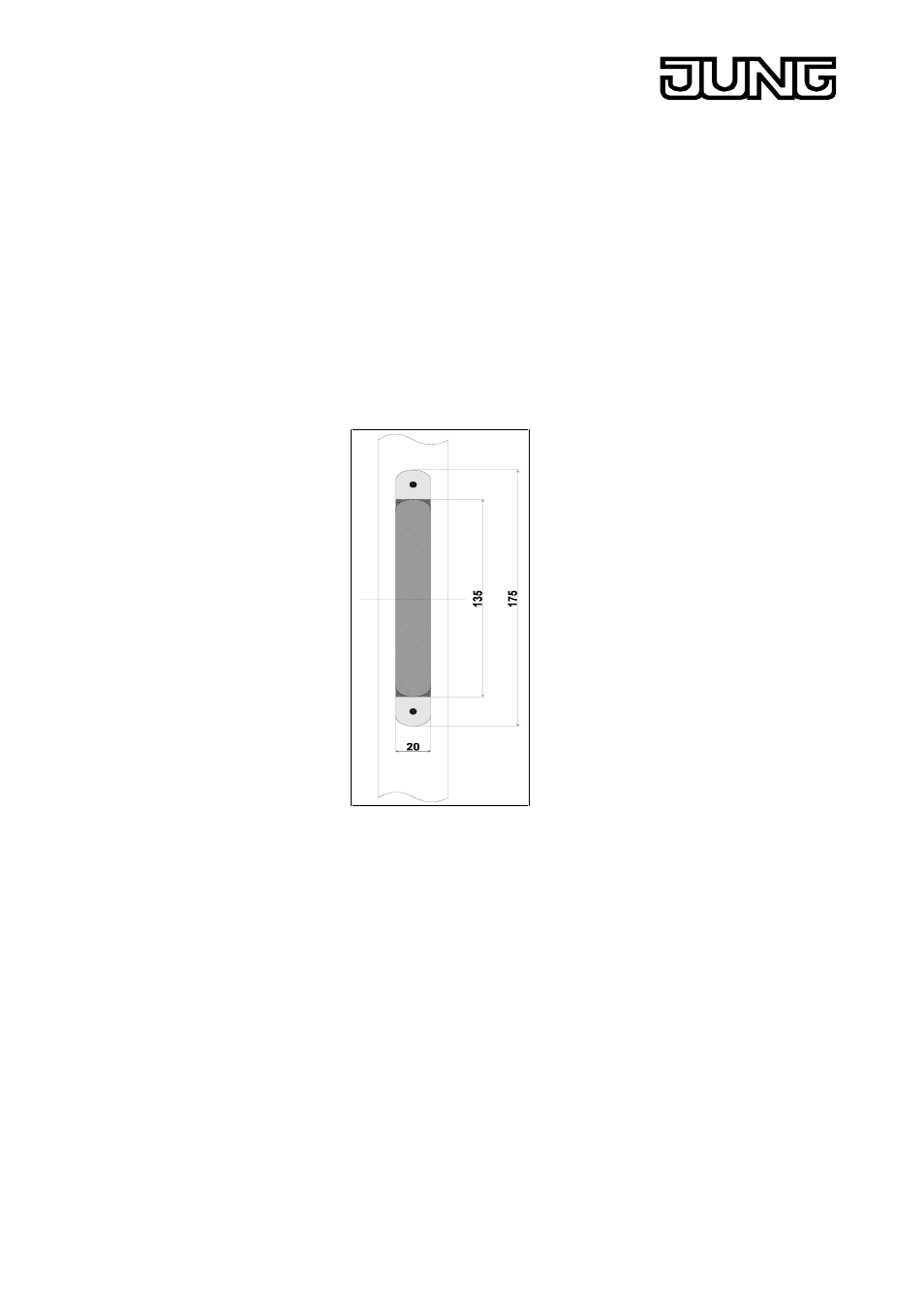

Montage im Türrahmen
Tasche für das Sperr-element
und Ausfräsung für den Stulp
mit Zapfen-bohrer (ø 20 mm)
in die Tür einbringen.
Tasche Sperrelement:
Tiefe ca. 35 mm
Ausfräsung Stulp:
Tiefe 2 mm
Achtung!
•
Ausgefräste Tasche vor dem
Einbau des Sperr-elementes
säubern.
•
Beim Einschrauben der Stulp-
Befestigungs-schrauben auf
die Kabelführung achten,
damit dieses nicht durch die
Befestigungs-schrauben
beschädigt wird.
Gegenstück
Das Gegenstück wird im Türblatt montiert. Es muß derart montiert werden, daß der
Verschlußbolzen ohne Berührung bis zum Endanschlag ausfahren kann.
Der maximale Abstand vom Stulp zum Gegenstück beträgt 8 mm. Dadurch ist gewährleistet,
daß der Verschlußbolzen weit genug in das Gegenstück einfährt.
Magnetkontakt
Bei Verwendung des Magnetkontaktes den mitgelieferten Magneten
(8 mm x 30 mm) neben dem Gegenstück in das Türblatt einbauen.
Dazu eine Bohrung (ø 8 mm, Tiefe = 30 mm) in das Türblatt einbringen.
Die korrekte Position des Magneten kann den „Einbaumaßen“ (Seite 3) entnommen oder mit
Hilfe der beiliegenden Bohrschablone für den Magnetkontakt ermittelt werden.
