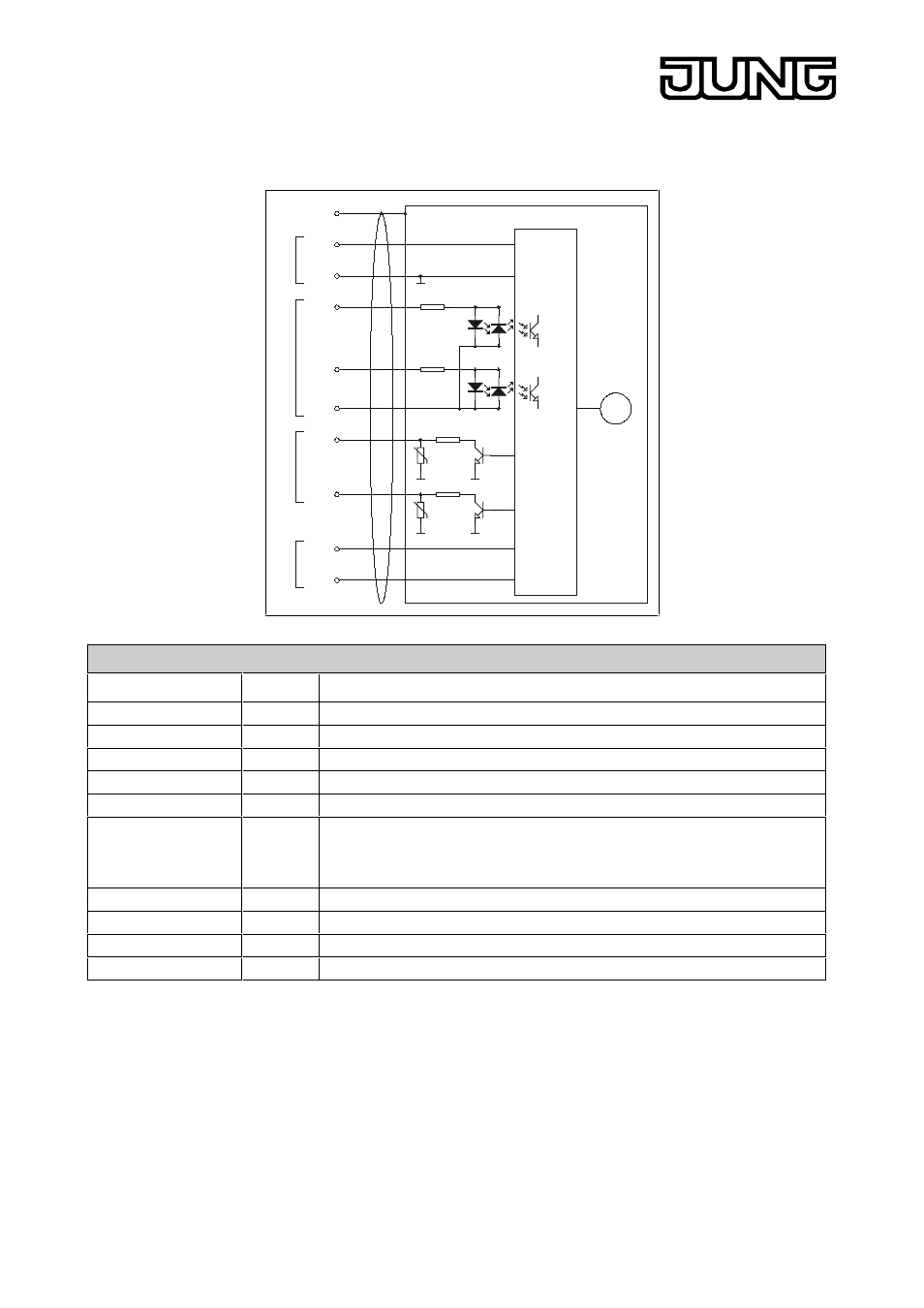

3.
Elektrischer Anschluß
3.1.1. Ein- und Ausgänge
47 Ohm
Zu Quit.
Gnd
VAR 16V
Gnd
Zu
4,7 kOhm
samer
47 Ohm
Auf Quit.
Gnd
VAR 16V
Gnd
Auf
4,7 kOhm
+12V
0V
Motor +
Motor-
M
Schirm
Gnd
el
ekt
roni
sche St
euer
ung
Sperrelement
rot
blau
grün
braun
gelb
violett
weiß
rosa
grau
Gemein-
Ver
s
or
gung
Ei
ngänge
Ausgänge
N
o
tö
ff
nung
Ein- und Ausgänge
Signal
Ader
Funktion
Schirm
-
Schirm mit Masse (GND) verbinden
+12V
rot
Versorgung: +12V
0V
blau
Versorgung: GND, 0V
Auf
grün
Eingang Sperrelement: „Auf“
Zu
braun
Eingang Sperrelement: „Zu“
Gemeinsamer
gelb
Gemeinsamer Anschluß des „Auf“ und „Zu“ Eingangs:
Anschluß an +12V
⇒
Eingänge schalten bei 0V
Anschluß an 0V
⇒
Eingänge schalten bei +12V
Auf Quit.
violett
Quittierung des Auf-Zustandes (Open Collector)
Zu Quit.
weiß
Quittierung des Zu-Zustandes (Open Collector)
Motor +
rosa
+ Motoranschluß für Notöffnung
Motor -
grau
- Motoranschluß für Notöffnung
Achtung!
Um die elektrischen Notöffnungsmöglichkeiten nutzen zu können, müssen die
Motoranschlußleitungen “Motor +“ und „Motor -“ an eine im Fehlerfall zugängliche Stelle
führen (z.B.: Schlüsselschalter).
Die Motorleitung (ca. 3,5 m) darf um max. 6,5 m verlängert werden.
