Produkteigenschaften
-
Potentiometer mit Schaltfunktion zum direkten Schalten von ohmschen oder induktiven
Lasten
- Potentiometer mit Tastfunktion nur in Verbindung mit Stromstoßschalter
- Grundhelligkeit einstellbar
- Beim Potentiometer mit Tastfunktion ist das Schalten über Nebenstellen möglich
- Schutz der 1-10 V Schnittstelle bei Falschanschluss durch integrierte Feinsicherung
4 Bedienung
Elektronische Vorschalt-Geräte ein- oder ausschalten
o Einstellknopf drücken.
i Bei Elektronischen Potentiometern mit Tastfunktion gibt Drücken des Einstellknopfes einen
Impuls auf den Stromstoßschalter und schaltet die Elektronischen Vorschalt-Geräte ein
und aus.
Helligkeit einstellen
Licht ist eingeschaltet.
o Einstellknopf im Uhrzeigersinn drehen.
Licht wird heller bis Maximalhelligkeit.
o Einstellknopf gegen den Uhrzeigersinn drehen.
Licht wird dunkler bis Minimalhelligkeit.
5 Informationen für Elektrofachkräfte
5.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter
freischalten. Spannungsführende Teile in der Umgebung abdecken!
Gerät anschließen und montieren

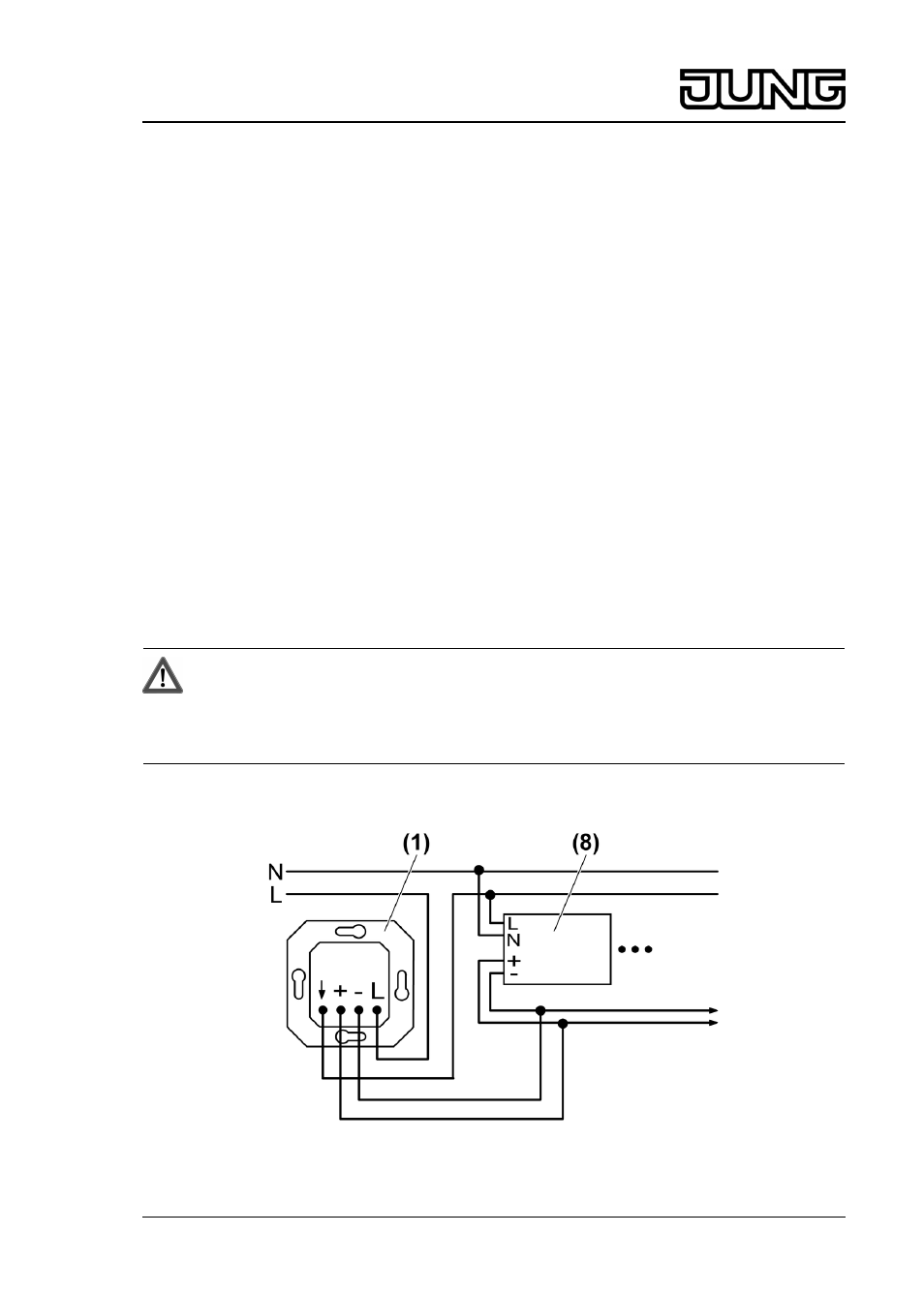

Bild 2: Anschlussplan Potentiometer mit Schaltfunktion
2/5 32540753
J:0082540753 29.06.2012
Licht-Management
Elektronisches Potentiometer
