Seite 4

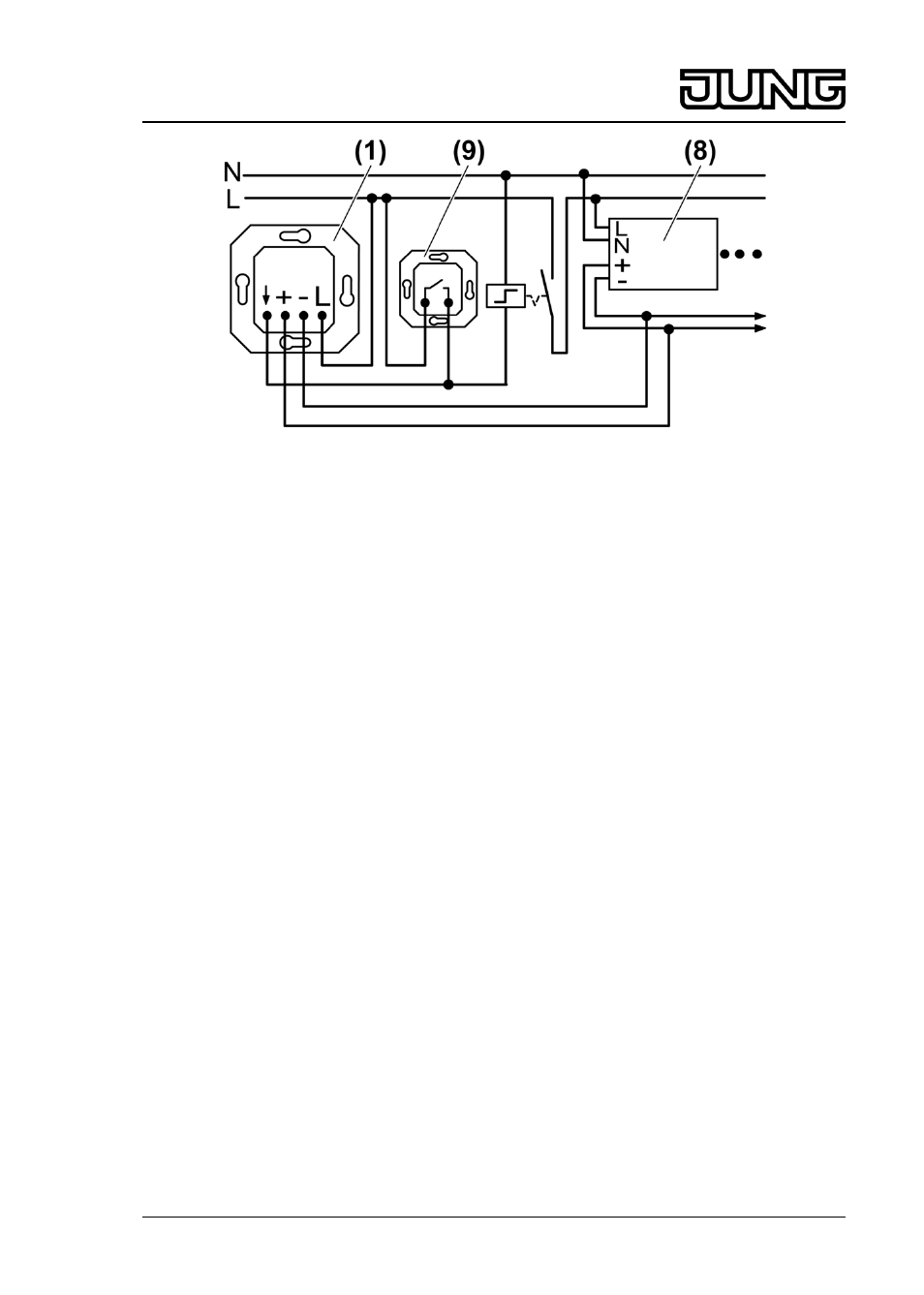

Bild 5: Anschlussplan Potentiometer mit Tastfunktion und Nebenstelle
(1) Elekronisches Potentiometer
(8) Lampen-Betriebsgerät mit 1-10 V Schnittstelle, EVG
(9) Nebenstelle, Installationstaster
i Steuerleitung: Typ, Querschnitt und Verlegung gemäß VDE-Bestimmungen für 250 V
Leitungen, Steuerspannung basisisoliert. Steuerleitung und Lastleitung dürfen in einer
gemeinsamen Leitung verlegt werden, z. B. NYM J 5 x 1,5.
i Lampen-Betriebsgeräte, EVG gemäß Herstellerangaben mit Schutzleiter verschalten. Die
Summe der Steuerströme darf 50 mA nicht überschreiten, siehe Herstellerangabe der
Lampen-Betriebsgeräte.
i Nur Lampen-Betriebsgeräte und Leuchtstofflampen des gleichen Herstellers, Typs und
gleicher Leistungsstufe verwenden. Ansonsten können Helligkeitsunterschiede der
einzelnen Lampen auftreten.
o Elektronisches Potentiometer mit Schaltfunktion gemäß Anschlussplan (Bild 2) bzw.
anschließen.
Elektronisches Potentiometer mit Tastfunktion gemäß Anschlussplan (Bild 3) bzw. (Bild 4)
anschließen.
o Liefern mehrere Leitungsschutzschalter gefährliche Spannungen an Gerät oder Last, die
Leitungsschutzschalter koppeln oder mit einem Warnhinweis so beschriften, dass ein
Freischalten sichergestellt ist.
o Gerät in Gerätedose montieren, Anschlussklemmen müssen unten liegen.
o Grundhelligkeit einstellen (Bild 5).
o Rahmen und Zentralplatte montieren.
o Einstellknopf aufstecken.
5.2 Inbetriebnahme
Grundhelligkeit einstellen
Die Grundhelligkeit kann bei Bedarf durch eine Elektrofachkraft eingestellt werden.
Gerät ist wie oben beschrieben angeschlossenen und in Gerätedose montiert. Rahmen,
Zentralplatte und Einstellsknopf sind nicht montiert.
4/5
32540753
J:0082540753
29.06.2012
Licht-Management
Elektronisches Potentiometer
