Licht-Management Automatik-Schalter
Art.-Nr.: ..1180.._..1180-1..
..1280.._..1280-1..

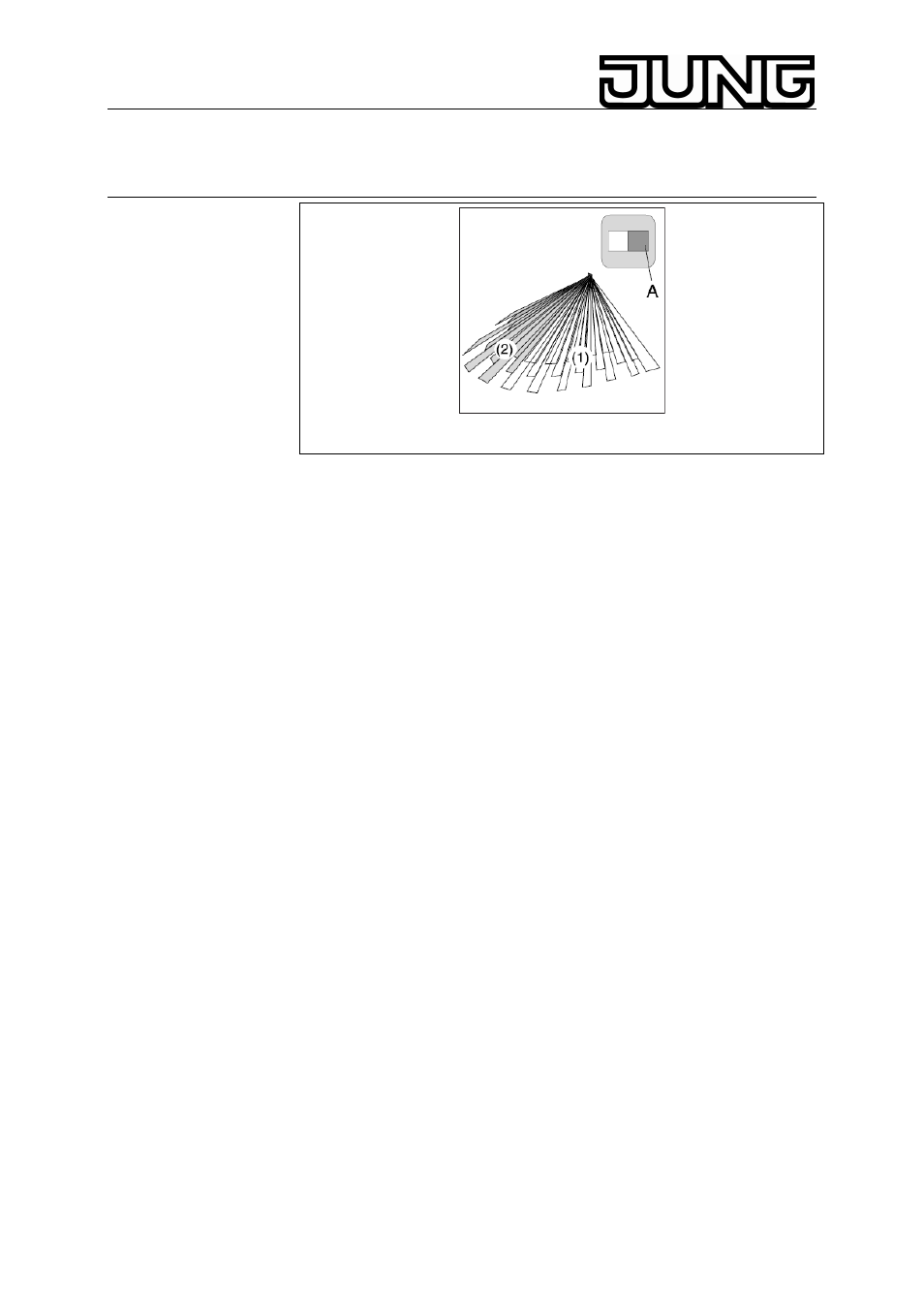

Bild 11
Bild 11
Automatik-Schalter mit 2,20 m Linse
(1) ausgeblendeter Bereich
(2) überwachter Bereich
3.3. IP 20 Montage der Automatik-Schalter CD 500, LS 990,
ES und AL
1. Stecken Sie die beiliegenden roten Gewindestifte (3) für die
Diebstahlsicherung in die dafür vorgesehenen Bohrungen des
Einsatzes (2).
2. Montieren Sie den UP-Einsatz , die Anschlussklemmen müssen
dabei unten liegen, andernfalls entsteht Fehlfunktion. Den Anschluss des
UP-Einsatzes entnehmen Sie bitte der Anleitung des jeweiligen Gerätes.
3. Rahmen positionieren und Automatik-Schalter aufstecken.
4. Verschrauben Sie den Automatik-Schalter mit dem UPEinsatz (2).
Dafür verwenden Sie die beiliegenden Schrauben (6). Ziehen Sie die
Schrauben nicht zu fest an, da sonst die Gewindestifte beschädigt
werden könnten.
5. Setzen Sie falls gewünscht das Blendenelement (7) in den Design-
Aufsatz (8) ein. Funktion der Blende siehe Punkt 3.2.
6. Drücken Sie den Design-Aufsatz auf den Automatik-Schalter (5).
7. Nehmen Sie die gewünschten Einstellungen vor (siehePunkt 4., 5.
Einstellungen).
8. Setzen Sie den Schieber (9) auf.
