JUNG A(AL,CD,ES,GCR,GO,LS,ME,SL)1280... Benutzerhandbuch
Seite 9
Licht-Management
Automatik-Schalter
Art.-Nr.: ..1180.._..1180-1..
..1280.._..1280-1..

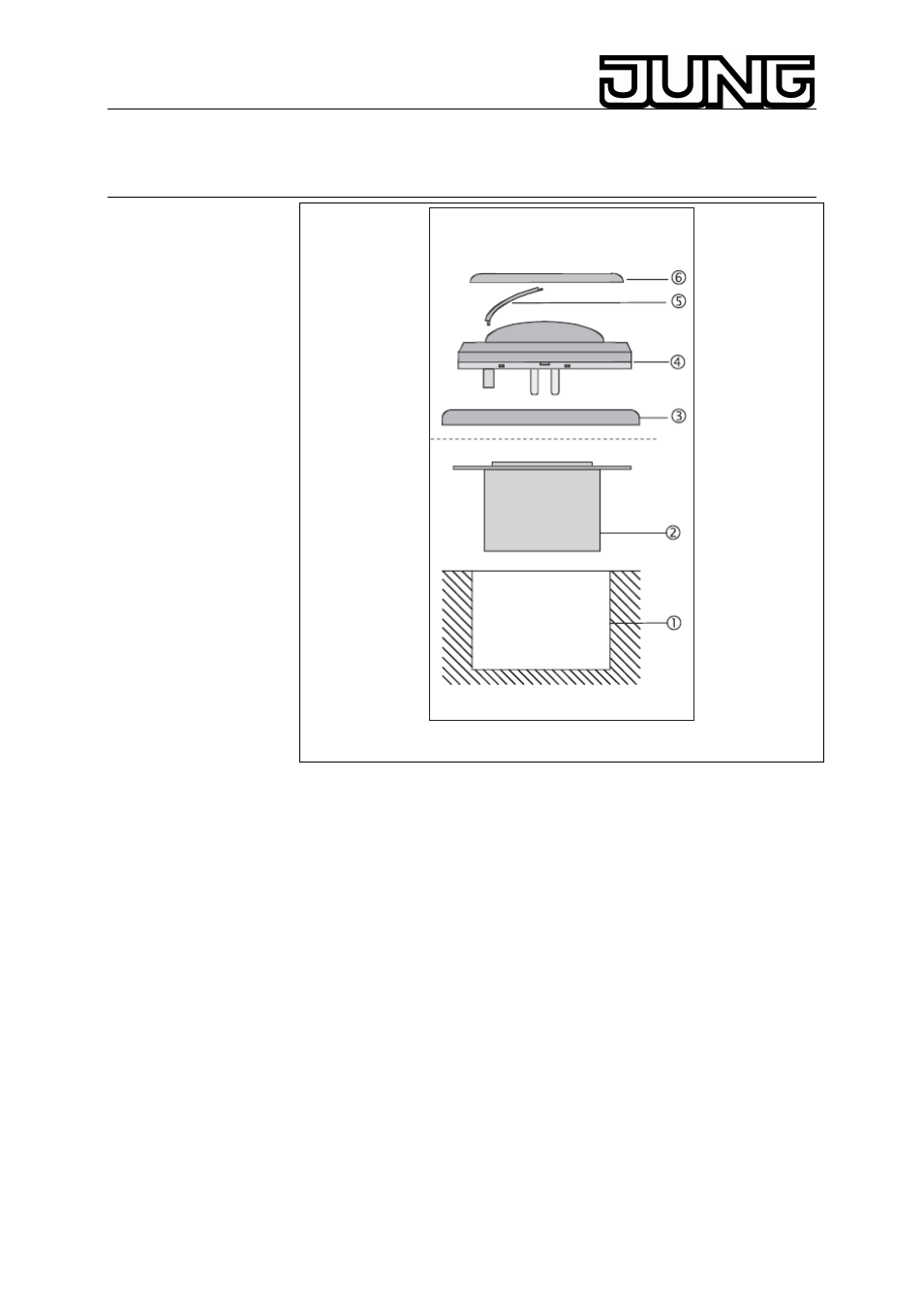

Bild 13
IP 44 Montage der Automatik-Schalter CD universal
1. Stecken Sie die beiliegenden roten Gewindestifte (4) für die
Diebstahlsicherung in die dafür vorgesehenen Bohrungen des
Einsatzes (3).
2. Stecken Sie den Dichtungsflansch (2) (Art.-Nr. 551WU) in die UP-Dose
(1) nach DIN 49073.
3. Montieren Sie den UP-Einsatz (3), die Anschlussklemmen müssen
dabei unten liegen, andernfalls entsteht Fehlfunktion. Den Anschluss des
UP-Einsatzes entnehmen Sie bitte der Anleitung des jeweiligen Gerätes.
4. Rahmen (5) positionieren und Automatik-Schalter (6) aufstecken.
5. Verschrauben Sie den Automatik-Schalter (6) mit dem UP-Einsatz (3).
Dafür verwenden Sie die beiliegenden Schrauben (7). Ziehen Sie die
Schrauben nicht zu fest an, da sonst die Gewindestifte beschädigt
werden könnten.
6. Setzen Sie falls gewünscht das Blendenelement (8) in den Design-
Aufsatz (9) ein. Funktion der Blende siehe Punkt 3.2.
7. Drücken Sie den Design-Aufsatz (9) auf den Automatik-Schalter (6).
8. Nehmen Sie die gewünschten Einstellungen vor (siehe Punkt 4., 5.
Einstellungen).
9. Setzen Sie den Schieber (10) auf.
9
