Licht-Management Kurzhubtaste Universal
Art.-Nr.: ..1561.07 U..
3 3
3. Montage
Die Kurzhubtaste Universal wird zusammen mit einem Schalt- oder
Dimmeinsatz betrieben.
Nach dem Baukastenprinzip sind Aufsatz und Einsätze für die jeweilige
Anwendung kombinierbar.
Anschluss der Einsätze entnehmen Sie bitte der jeweiligen
Bedienungsanleitung des Einsatzes.
Hinweise:

Die Kurzhubtaste Universal kann nur auf einer Hauptstelle
betrieben werden.

Das Parallelschalten von Kurzhubtaste Universal-Hauptstellen ist
nicht zulässig.

De r verwendete Einsatz muss Releasestand „R2“ entsprechen.

Soll die manuelle Bedienung von mehreren Stellen aus möglich
sein, Nebenstellen-
Einsätze „2-Draht“ (Art.-Nr. 1220NE) oder
mechanische Taster (Schließer) an die Hauptstelle anschließen.

Nebenstellebedienung ist nur möglich, wenn auf der Hauptstelle ein
Aufsatz steckt.

Beleuchtete mechanische Taster müssen über eine separate
N-Klemme verfügen.

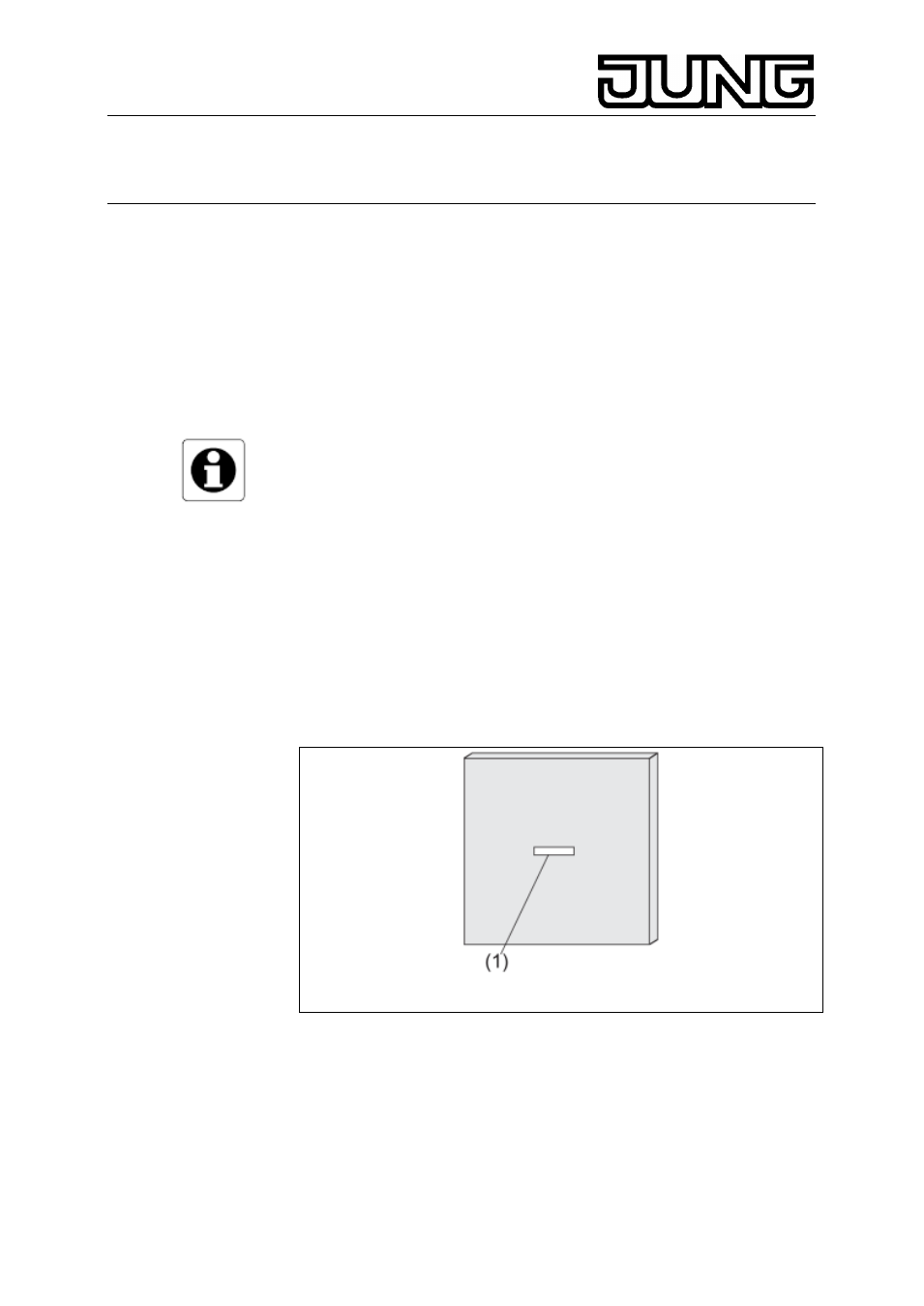

3.1. Hinweise zum Montageort
Die Kurzhubtaste Universal erfasst die Umgebungshelligkeit mittels eines
Lichtsensors. Dieser befindet sich zusammen mit der Staus LED hinter
der Linse (1) in der Mitte der Taste (Bild 1).
Bild 1
Besonders in der Betriebsart Dämmerungsschalter ist Folgendes zu
beachten:
Damit die Umgebungshelligkeit korrekt gemessen werden kann und sich
die Lichtverhältnisse für den Lichtsensor mit und ohne Fremdlicht nicht
wesentlich unterscheiden, darf das zu schaltende Licht nicht auf den
Lichtsensor scheinen.
Andernfalls ist mit Fehlfunktion zu rechnen (Lichtschaukel).
