Licht-Management Kurzhubtaste Universal
Art.-Nr.: ..1561.07 U..
4 4
Für die Kombination mit Präsenzmelder oder Automatikschalter als
Nebenstelle sind die entsprechenden Montagehinweise in der jeweiligen
Bedienungsanleitung zu beachten z.B.


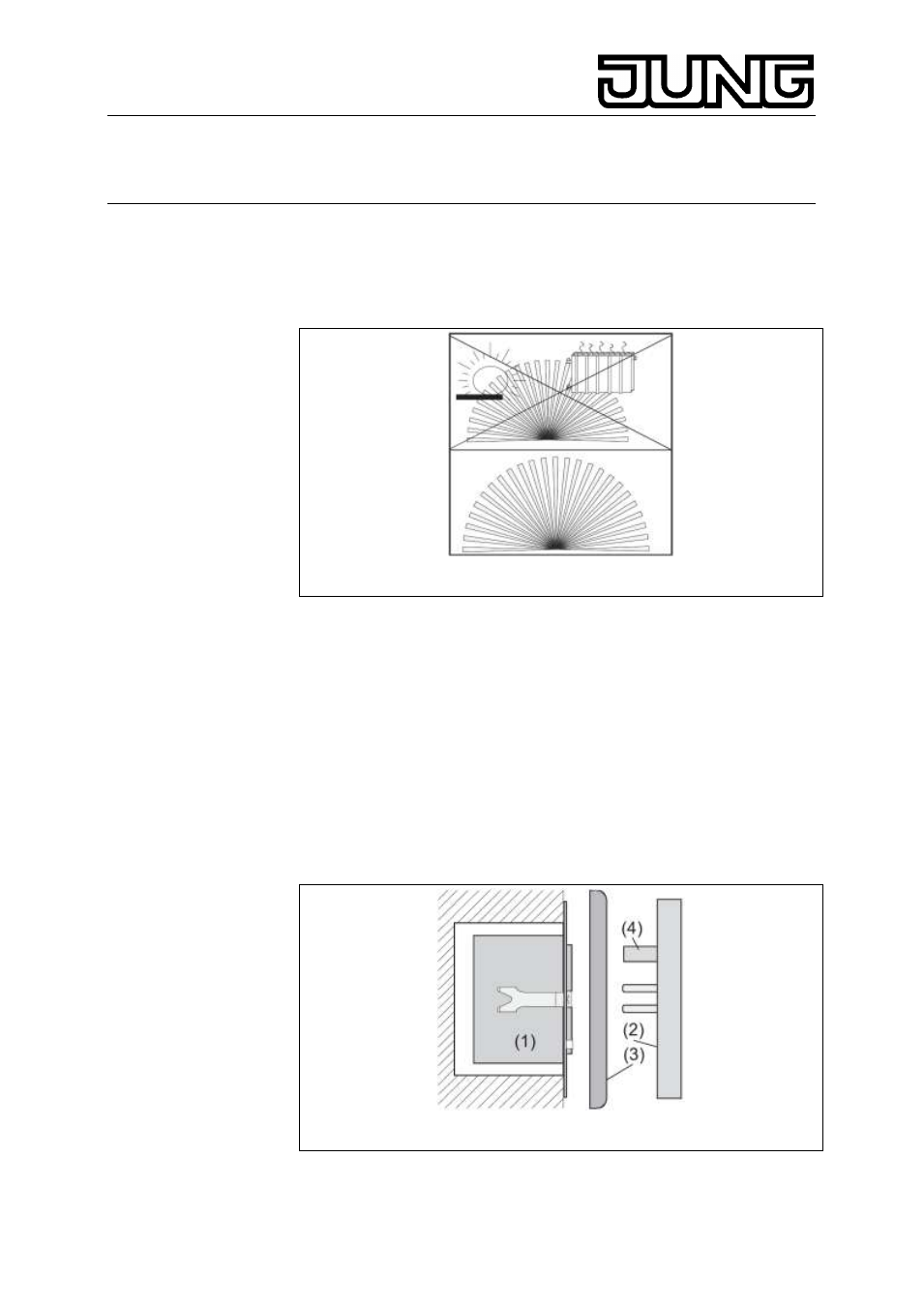

auf Störquellen im Erfassungsfeld achten (Bild 2)

geeigneten Montageort für optimale Erfassung wählen
Bild 2
3.2. Hinweise zur Montage
Der Licht-Management Einsatz (1) wird in einer Gerätedose nach DIN
49073 montiert (Bild 3).
Die Anschlussklemmen des Gerätes müssen dabei unten liegen,
andernfalls entsteht Fehlfunktion.
Vor dem Aufstecken der Kurzhubtaste Universal gewünschte Betriebsart
und Nachlaufzeit bzw. Helligkeitsschwelle einstellen.
Der Rahmen (3) wird zusammen mit der Kurzhubtaste Universal (2) auf
den Einsatz aufgesteckt.
Die Kontaktierung erfolgt über den Stecker (4).
Die Installation des Einsatzes entnehmen Sie bitte der Anleitung des
jeweiligen Einsatzes.
Bild 3
