JUNG ASA(ASAL,ASCD,ASES,ASLS,ASME)1280 Benutzerhandbuch
1 sicherheitshinweise, 2 geräteaufbau, 3 funktion
Automatik-Schalter Standard 2,20 m
Licht-Management
Automatik-Schalter Standard 2,20 m
Art.-Nr.:
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Auch bei ausgeschaltetem Gerät ist die Last nicht galvanisch vom Netz getrennt.
Nicht auf das Sensorfenster drücken. Gerät kann beschädigt werden.
Vor Aufstecken des Aufsatzes freischalten, Fehlfunktion möglich.
Gerät ist nicht für den Einsatz in der Einbruchmeldetechnik oder in der Alarmtechnik
geeignet.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

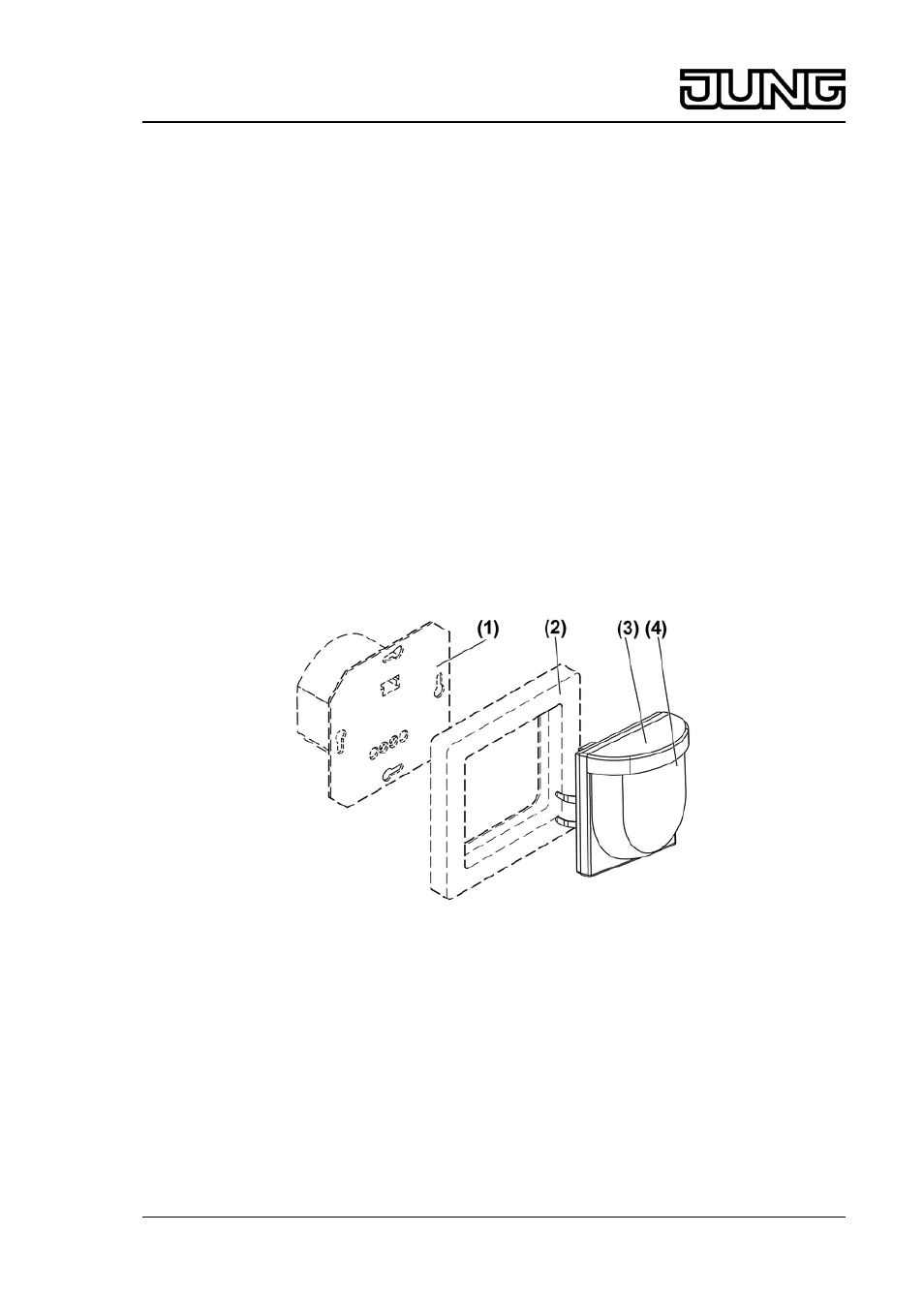

2 Geräteaufbau
Bild 1
(1) Einsatz
(2) Rahmen
(3) Bewegungsmelder
(4) Linse
3 Funktion
Bestimmungsgemäßer Gebrauch
-
Automatisches Schalten von Licht, abhängig von Wärmebewegung und
Umgebungshelligkeit
-
Betrieb mit Unterputz-Einsatz zum Dimmen, Schalten oder Nebenstellen-Einsatz 3-Draht
-
Montage im Innenbereich auf Unterputz-Einsatz
1/7
32576903
J:0082579603
12.01.2012
