JUNG ASA(ASAL,ASCD,ASES,ASLS,ASME)1280 Benutzerhandbuch
Seite 3
o Nebenstelle 2-Draht unten, länger 0,4 Sekunden drücken.
Licht wird dunkler bis Minimalhelligkeit.
i Mit einem Installationstaster kann die Helligkeit nicht eingestellt werden.
Licht mit minimaler Helligkeit einschalten
Bewegungsmelder ist mit einem Dimm-Einsatz kombiniert.
Es ist eine Nebenstelle 2-Draht angeschlossen.
Licht ist aus.
o Nebenstelle 2-Draht unten, länger 0,4 Sekunden drücken.
Licht ist für die Dauer der Nachlaufzeit auf minimaler Helligkeit eingeschaltet.
i Mit einem Installationstaster kann nicht auf minimaler Helligkeit eingeschaltet werden.
i Wird die Nebenstelle 2-Draht oben länger 0,4 Sekunden gedrückt, wird das Licht auf
Minimalhelligkeit eingeschaltet und anschließend heller.
Einschalthelligkeit speichern
Bewegungsmelder ist mit einem Dimm-Einsatz kombiniert.
Es ist eine Nebenstelle 2-Draht angeschlossen.
Licht ist an.
o Licht auf die gewünschte Helligkeit einstellen.
o Nebenstellen-Einsatz 2-Draht vollflächig, länger 3 Sekunden drücken.
Einschalthelligkeit ist gespeichert.
Zur Bestätigung wird das Licht kurz aus- und wieder eingeschaltet.
i Im Auslieferungszustand ist als Einschalthelligkeit maximale Helligkeit gespeichert.
i Mit einem Installationstaster kann die Einschalthelligkeit nicht gespeichert werden.
Helligkeitsschwelle ändern
Mit der Teach-Funktion wird die Umgebungshelligkeit als Helligkeitsschwelle dauerhaft
gespeichert. Auslieferungszustand ca. 10 Lux.
i Bewegungsmelder während des Messvorganges nicht abschatten.
i In Kombination mit einem REG-Treppenlichtautomat: Am REG-Treppenlichtautomat die
kürzeste Nachlaufzeit einstellen.
i Bei niedriger Umgebungshelligkeit erkennt der Bewegungsmelder die Lichtwechsel, die zur
Aktivierung der Teach-Funktion notwendig sind, nur schwer. Empfehlung: Während der
Aktivierung den Bewegungsmelder zusätzlich z. B. mit einer Taschenlampe anleuchten.

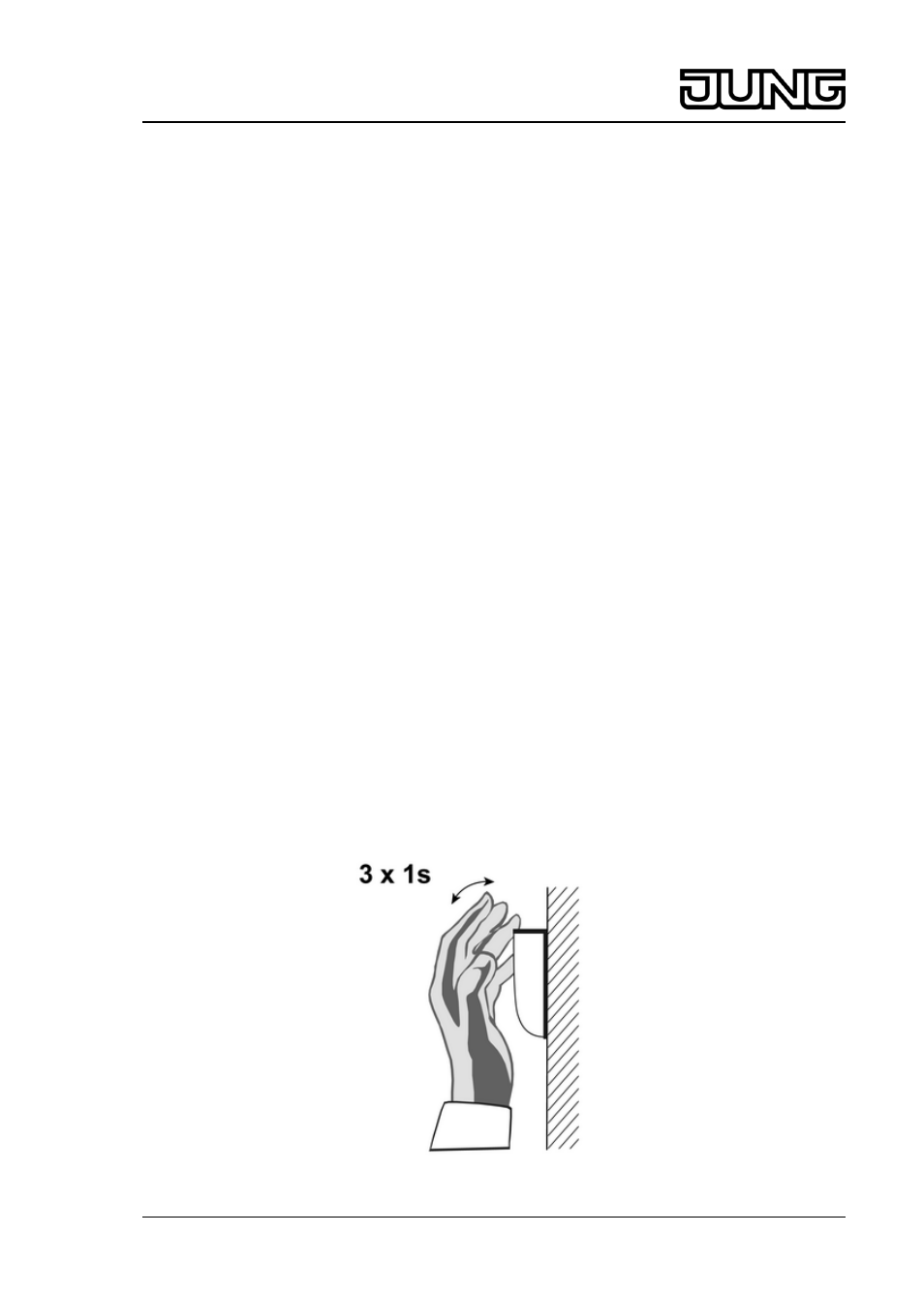

Bild 2
3/7
32576903
J:0082579603
12.01.2012
Licht-Management
Automatik-Schalter Standard 2,20 m
