i Wird der Installationstaster weiter gedrückt, wird das Licht heller bis Maximalhelligkeit.
5 Informationen für Elektrofachkräfte
5.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter
freischalten. Spannungsführende Teile in der Umgebung abdecken!
Trafo montieren
Für Wärmeabfuhr ausreichend großen Einbauraum berücksichtigen. In kritischen Fällen
Temperaturmessung vornehmen. Die Gehäusetemperatur darf am tc-Punkt (siehe Trafoetikett)
nicht überschritten werden.
Nicht in der Nähe von Wärmequellen z. B. Lampen montieren.
o Schrauben (1) lösen und Klemmenabdeckungen (3) abnehmen.
o Trafo mit Schrauben durch Montagelöcher (2) befestigen.
Anschlusshinweise
Der Trafo kann entweder mit einem DALI-Steuergerät oder einem Installationstaster bedient
werden. Die gleichzeitige Bedienung mit einem DALI-Steuergerät und einem Installationstaster
ist nicht möglich.

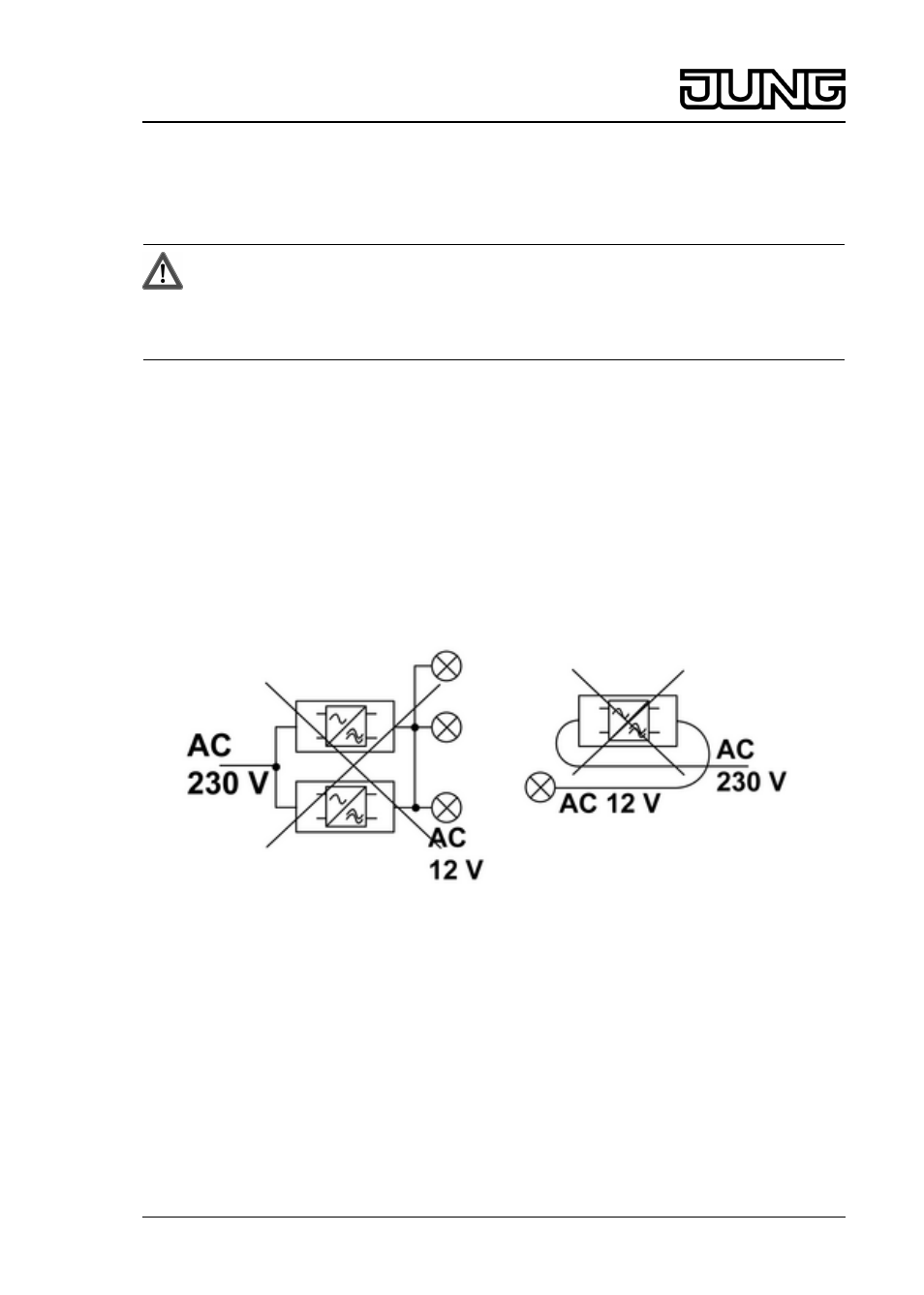

Bild 2
i Sekundärleitung nicht mit weiteren Trafos verschalten (Bild 2).
i Sekundärleitung nicht parallel zur Netzleitung oder Trafo verlegen (Bild 2).
i Sekundärleitung nicht auf Metallflächen verlegen.
i Steuerleitung hinsichtlich Typ, Querschnitt und Verlegung muss den VDE-Bestimmungen
für 250 V-Leitungen entsprechen, DALI-Schnittstelle ist basisisoliert.
i Für eine sichere Zugentlastung auf der Primärseite und auf der Sekundärseite nur
Leitungen gleichen Typs verwenden.
3/7 82575903
J:0082575903 19.04.2010
DALI - Schaltnetzteil 35-105 W
