JUNG DSNT105 Benutzerhandbuch
Seite 5
Trafo mit DALI-Steuergerät anschließen

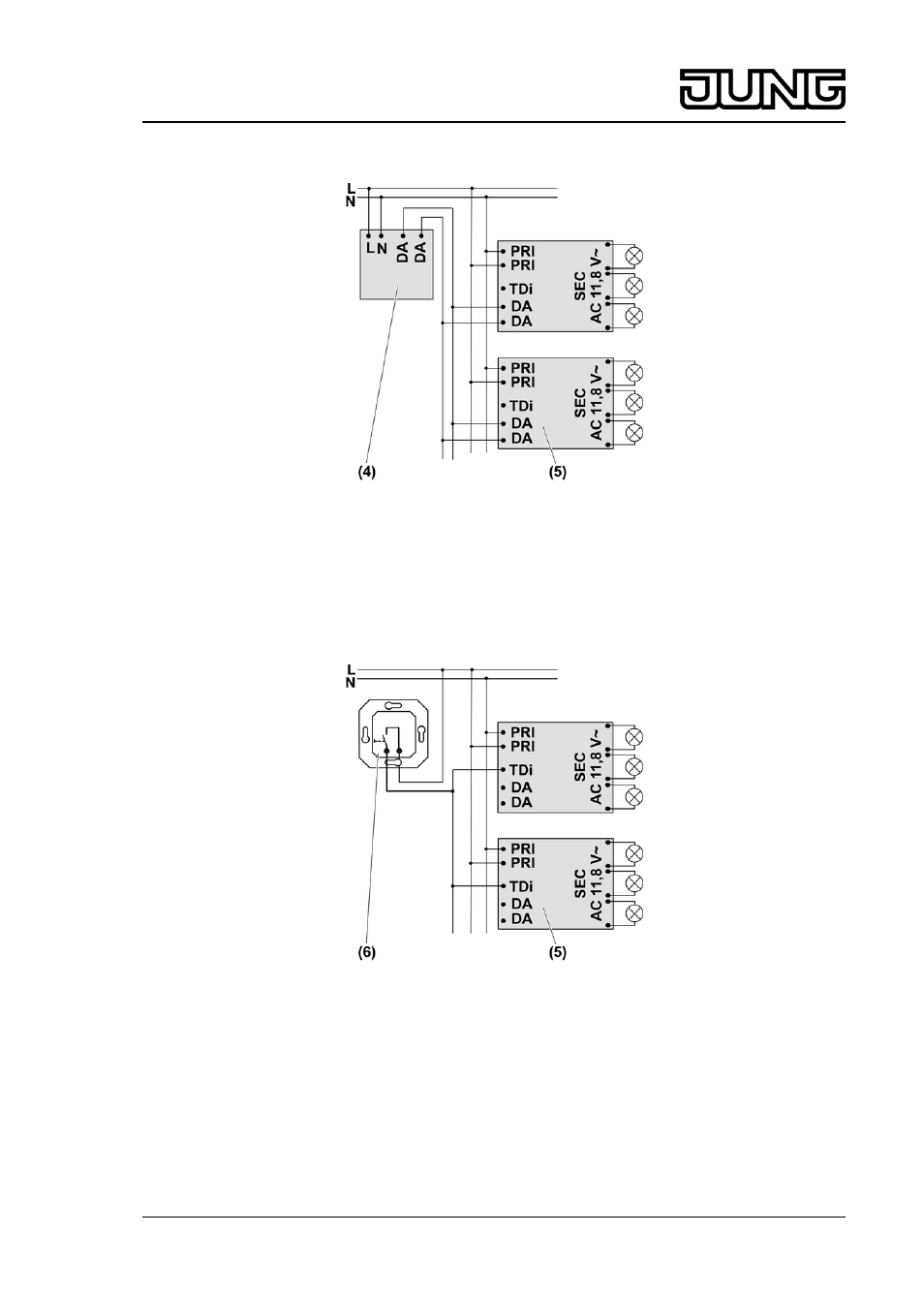

Bild 4: Anschlussplan mit DALI-Steuergerät
o Trafo (5) und DALI-Steuergerät (4) entsprechend Anschlussplan (Bild 4) anschließen.
i Die angeschlossenen Trafos und das DALI-Steuergerät dürfen an unterschiedlichen
Außenleitern betrieben werden.
Trafo mit Installationstaster anschließen
Bild 5: Anschlussplan mit Installationstaster
i Beleuchtete Installationstaster dürfen nur angeschlossen werden, wenn diese über eine
separate N-Klemme verfügen.
i Alle Trafos und Installationstaster an gleichen Außenleiter anschließen.
i Auf einheitlichen Anschluss der Primärklemmen achten.
o Trafo (5) und Installationstaster mit Schließerkontakt (6) entsprechend Anschlussplan
(Bild 5) anschließen.
5/7
82575903
J:0082575903
19.04.2010
DALI - Schaltnetzteil 35-105 W
