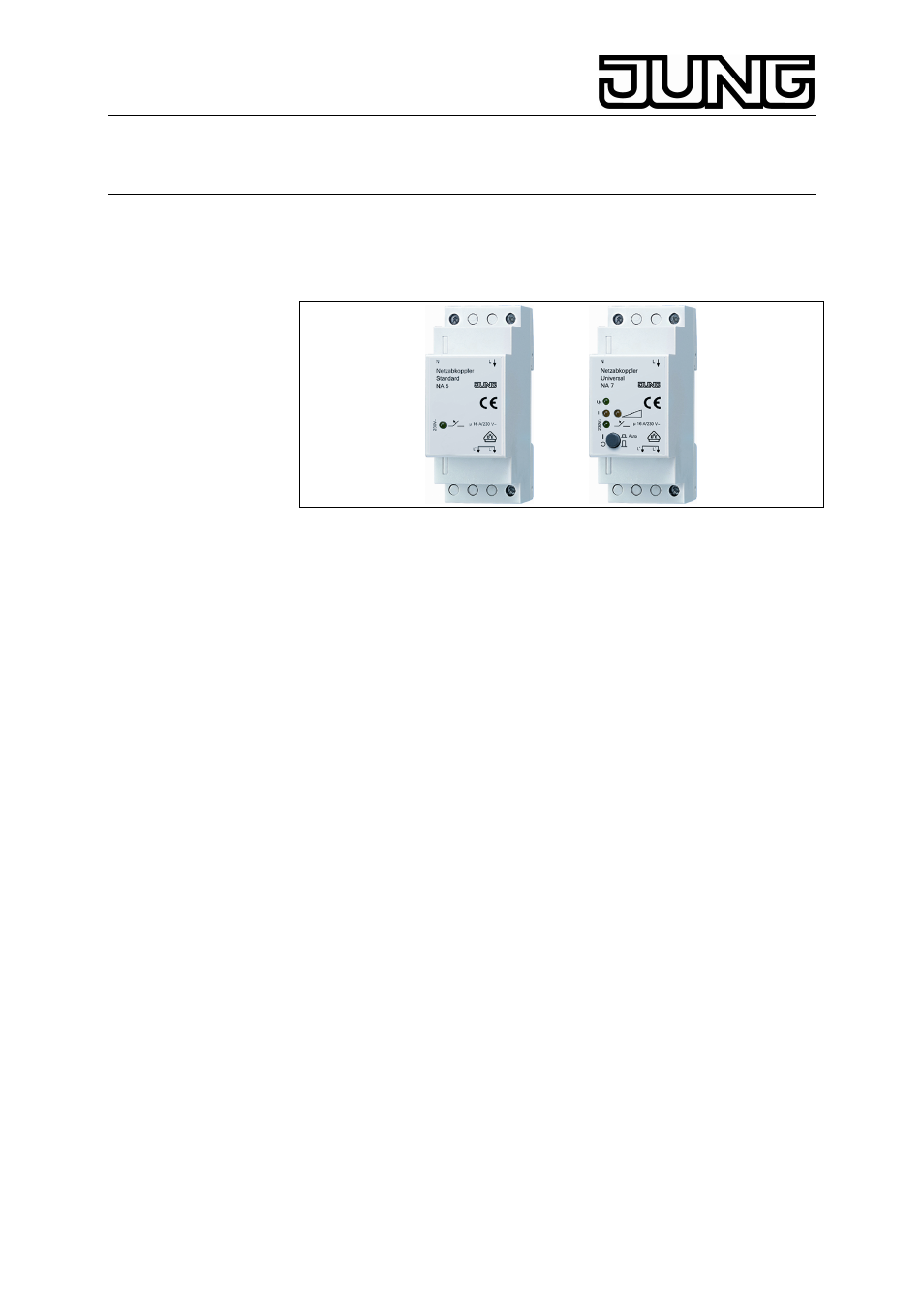

JUNG NA5 - Handbuch

Licht-Management Netzabkoppler
Art.-Nr.:
NA5, NA7
Bedienungsanleitung
Netzabkoppler
1. Gefahrenhinweis
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine
Elektrofachkraft erfolgen.
Dabei sind die geltenden Unfallverhütungsvorschriften zu beachten.
Zur Vermeidung eines elektrischen Schlages, vor Arbeiten am Gerät
freischalten (Sicherungsautomat abschalten).
Bei Nichtbeachtung der Installationshinweise können Schäden am Gerät,
Brand oder andere Gefahren entstehen.
16 A Leitungsschutzschalter vorschalten.
Das Gerät schaltet nicht frei!
Im Falle einer Netzabkopplung ist eine 230 V DC
Überwachungsspannung auf dem Installationskreis vorhanden.
2. Funktion
Der Netzabkoppler wird in einem Lastkreis installiert und koppelt diesen
von der Wechselspannung ab sobald alle Verbraucher dieses Lastkreises
abgeschaltet sind. Hierdurch werden durch die Hausinstallation
verursachte elektromagnetische Wechselfelder in sensiblen
Wohnbereichen und die damit verbundene Strahlung vermieden.
Während der Netz-Abkopplung wird eine 230V DC
Überwachungsspannung auf den Lastkreis gelegt. Das Gerät schaltet
nicht frei! Im abgekoppelten Zustand zeigen 2-polige VDE-zugelassene
Phasenprüfer die Überwachungsspannung an.
Sobald ein Verbraucher eingeschaltet wird schaltet der Netzabkoppler die
überwachte Phase wieder zu. Eine Vielzahl gängiger Verbraucher, z.B.
Glühlampen,
JUNG Tronic-Trafos, Kompakt-Leuchtstofflampen, Staubsauger werden
ohne zusätzliche Grundlastmodule erkannt. Durch das
Schaltungskonzept des Netzabkopplers ist ein manueller Abgleich der
Ein- und Ausschaltschwelle nicht notwendig.
L Sind Dauerverbraucher (z. B. Radiowecker, Telefon, Alarmanlagen,
…) im Lastkreis enthalten, wird dieser nicht abgekoppelt.
Stand: Apr-09 240 957 00
