Licht-Management Netzabkoppler
Art.-Nr.:
NA5,
NA7

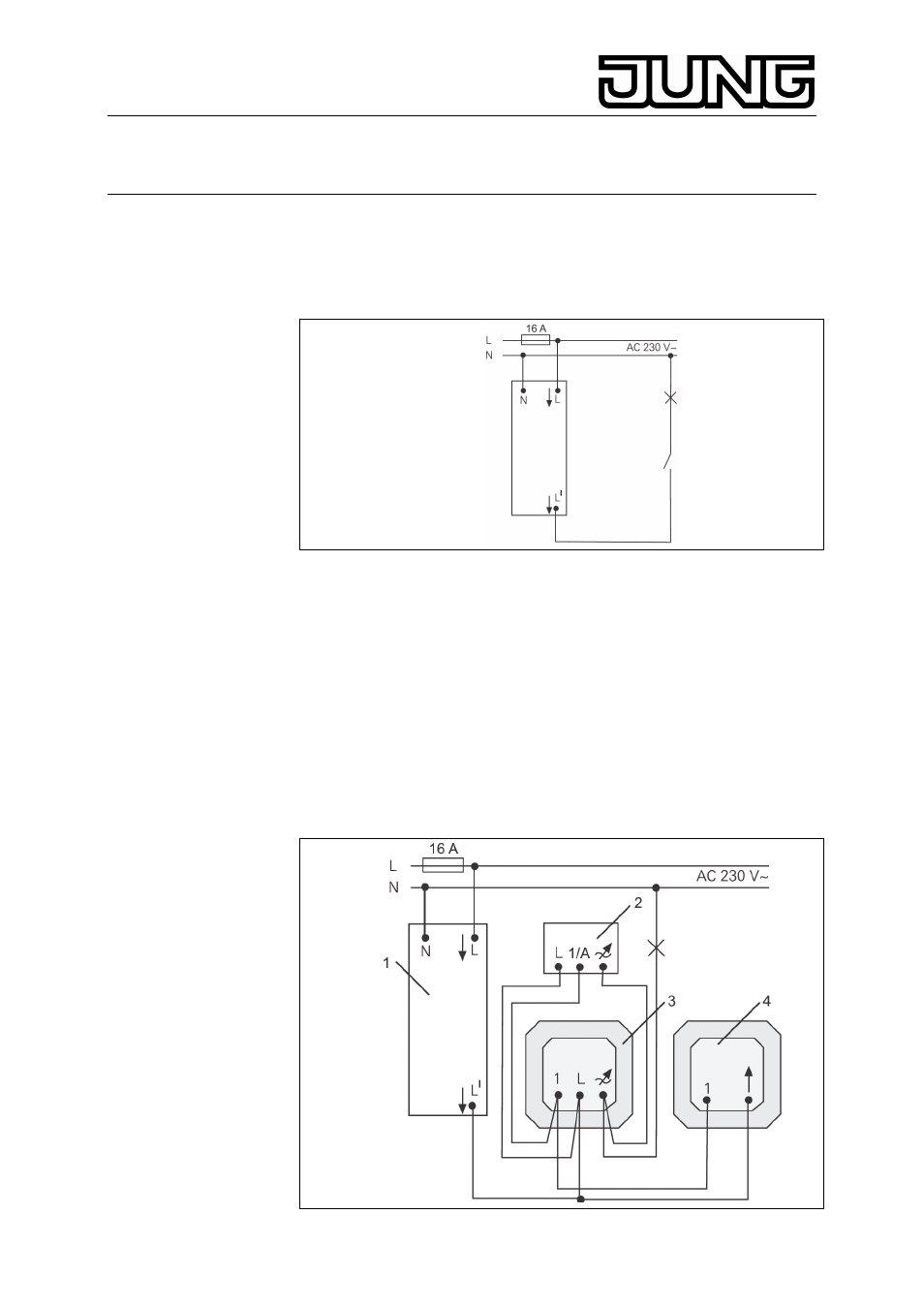

3. Montage und Anschluss
Rasten Sie den Netzabkoppler auf die REG Hutschiene auf und
schließen Sie ihn gemäß Bild B an.
Bild B
Überprüfen Sie vor dem Anschluss der Ausgangsphase L' die Funktion:
Der Netzabkoppler muss bei anliegender Netzspannung nach ca. 3
Sekunden abkoppeln. Achten Sie beim Netzabkoppler Universal NA7
darauf, dass der Taster (Bild A (4)) eingeschaltet ist und die Betriebs-
LED (Bild A (3)) leuchtet.
L Werden mehrere Netzabkoppler in eine Unterverteilung installiert,
diese auf unterschiedlichen Schienen oder mit einem Abstand von
einer halben TE zum benachbarten Netzabkoppler montieren, damit
ein Temperaturausgleich stattfinden kann (Anwendungs-
Temperaturbereich beachten!)
Bild C: Anschluss Netzabkoppler (1) mit einem Universal Tastdimmer
1254 UDE (3), einer Nebenstelle "2-Draht" 1220 NE (oder Taster
unbeleuchtet) (4) und Steuermodul SM1 (2).
Bild C
