JUNG RS8REGHE Benutzerhandbuch
1 sicherheitshinweise, 2 geräteaufbau
Relaisstation Universal 8fach
Licht-Management
Relaisstation Universal 8fach
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Bei der Installation der Bedienstellen, der Steuereingänge E1...E8, der Ansteuerausgänge
A1'...A8' und bei der Leitungsverlegung sind die geltenden Vorschriften und Normen für
SELV Spannung einzuhalten.
Gefahr durch elektrischen Schlag an der SELV/PELV-Installation. Verbraucher für
Netzspannung und SELV/PELV nicht gemeinsam anschließen.
Sollen mehrere Motoren an einem Ausgang parallelgeschaltet werden, unbedingt
Angaben der Hersteller beachten, gegebenenfalls Trennrelais verwenden. Motoren
können zerstört werden.
Nur Jalousiemotoren mit mechanischen oder elektronischen Endlagenschaltern
verwenden. Endlagenschalter auf korrekte Justierung prüfen. Angaben der
Motorenhersteller beachten. Gerät kann beschädigt werden.
Verletzungsgefahr. Gerät nur zum Steuern von Jalousie- und Rollladenmotoren oder
Markisen einsetzen. Keine anderen Lasten schalten.
Keine Drehstrommotoren anschließen. Gerät kann beschädigt werden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

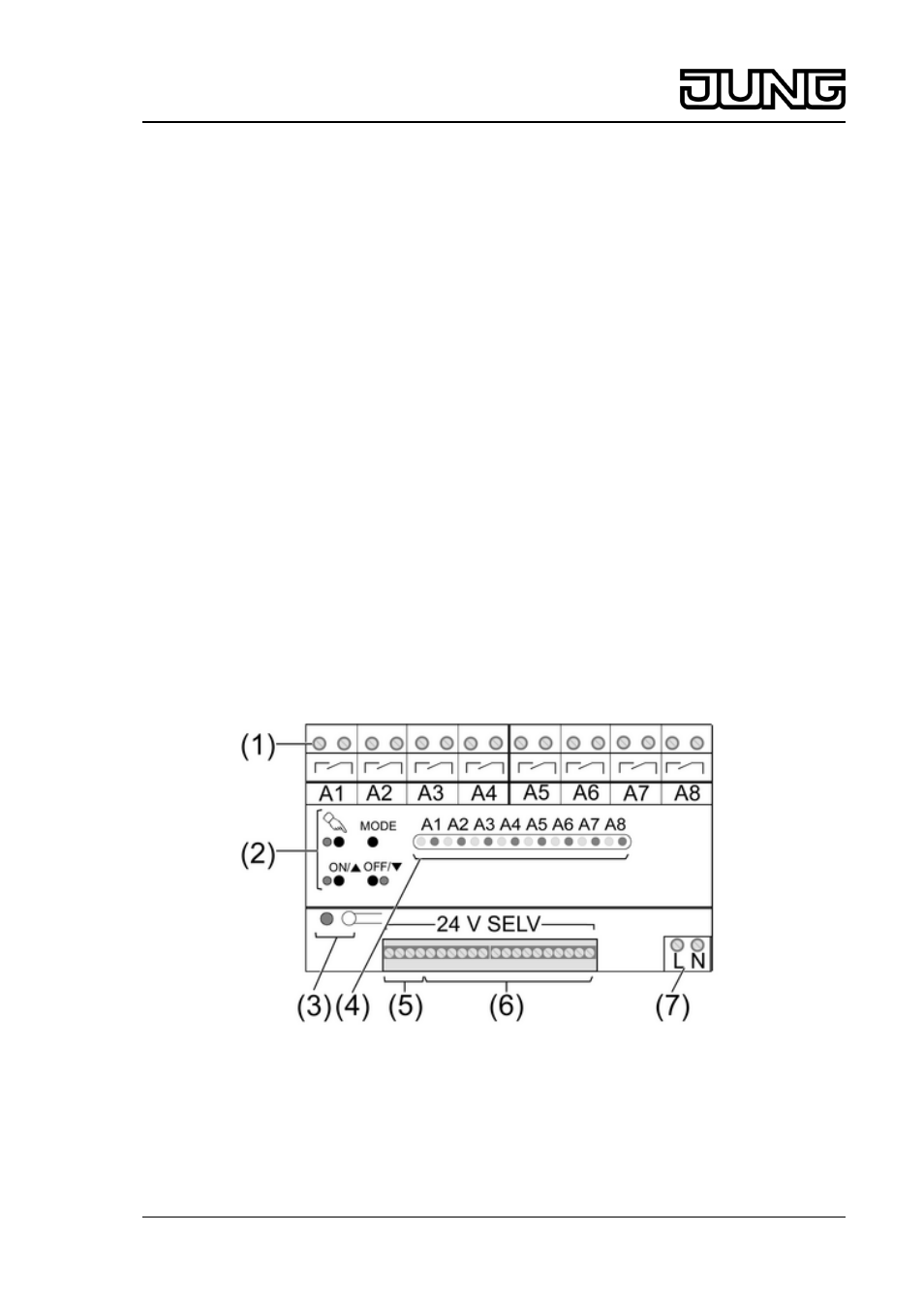

Bild 1: Geräteaufbau
(1) Anschluss Lasten A1...A8
(2) Tastenfeld für Vor-Ort-Bedienung
(3) Central Switching Mode, Umschalttaste und Status-LED für Zentralfunktion
(4) Status-LED Lastausgänge
(5) Anschluss Bedienstellen oder Steuerspannung
