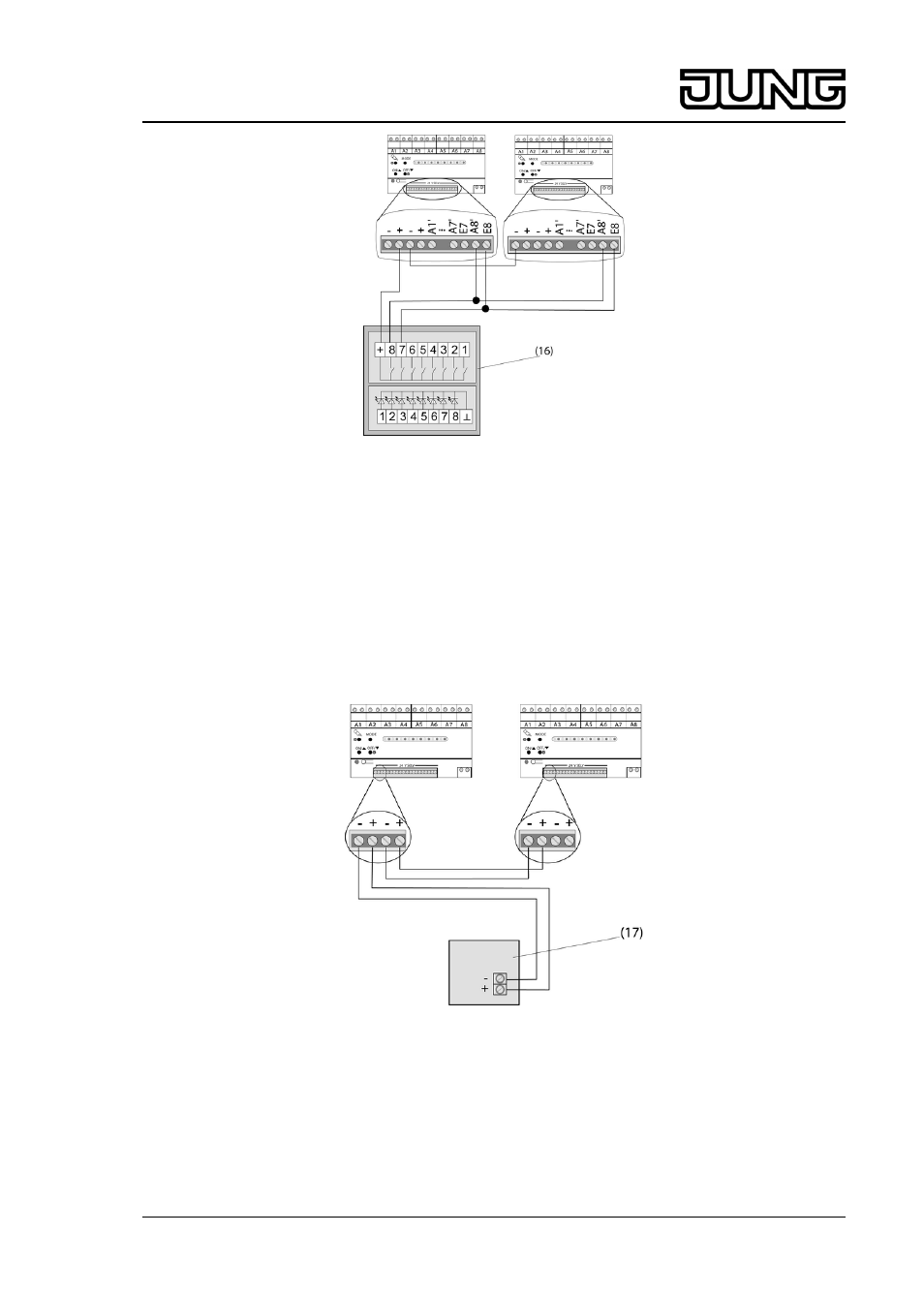

Bild 9: Anschlussbeispiel Zentral EIN Zentral AUS
i Sinngemäß können auch Installationstaster verwendet werden.
Anschluss von einem Sensormodul oder Tastsensor-Modul an zwei Relaisstationen
Sensormodule oder Tastsensor-Module können zwei Relaisstationen gemeinsam bedienen.
Dazu sind die beiden Relaisstationen parallel zu schalten. Die Relaisstationen und
Sensormodule müssen dabei mindestens dem Versionsstand V02 entsprechen. Die
Geräteadresse einer Relaisstationen muss dabei geändert werden (siehe Geräteadresse
einstellen).
o Sensormodul oder Tastsensor-Modul gemäß Anschlussbeispiel an die Relaisstationen
anschließen (Bild 10).
Bild 10: Anschlussbeispiel ein Sensormodul oder Tastsensor-Modul an zwei Relaisstationen
i Die Relaisstationen an gleichen Außenleiter anschließen.
i Auch an parallelgeschaltete Relaisstationen dürfen nur vier Sensormodule oder
Tastsensor-Module angeschlossen werden.
