i Flackern der angeschlossenen Leuchtmittel durch Unterschreiten der angegebenen
Mindestlast oder durch Rundsteuerimpulse der Elektrizitätswerke möglich. Dies sind keine
Mängel des Gerätes.
i Kurzzeitiges Flackern bei Lasterkennung von ohmschen Lasten. Während der
Lasterkennung ist keine Bedienung möglich.
Verhalten bei Ausfall und Wiederkehr der Netzversogung
Fällt nur die Netzversorgung aus, bleiben die Zustände der Lastausgänge zunächst erhalten.
Nach Wiederkehr der Netzversorgung initialisiert sich die Dimmstation. Nach der Initialisierung
sind alle Lastausgänge ausgeschaltet.
i Während der Initialisierung kann die Dimmstation nicht bedient werden. Von allen
Lastausgängen A1...A4 leuchten die grünen und roten Status-LED (4). Die Initialisierung
ist abgeschlossen, sobald alle Status-LED aus sind.
Verhalten bei Ausfall und Wiederkehr der Netzspannung an einem oder mehreren
Lastausgängen
Nach dem Ausfall der Netzspannung schalten die betroffenen Lastausgänge aus. Nach
Wiederkehr der Netzspannung messen sich die betroffenen Lastausgänge neu ein. Während
des Einmessvorganges leuchten die grüne und rote Status-LED (4) und die Lastausgänge
können nicht bedient werden. Nach dem Einmessen sind die Lastausgänge ausgeschaltet.
Funktion Hotelcardschalter
In Kombination mit einem Hotelcardschalter wird nach Einlegen der Hotelcard das Licht auf
Einschalthelligkeit eingeschaltet. Nach Entnehmen der Hotelcard bleibt eingeschaltetes Licht
noch für 1 Minute eingeschaltet und die Dimmstation kann bedient werden. Nach Ablauf der
Zeit wird das Licht dunkler bis auf Minimalhelligkeit und dann ausgeschaltet. Die
Abdimmfunktion kann in 30 Sekunden Schritten eingestellt werden. Mit Beginn des Abdimmens
kann die Dimmstation nicht mehr bedient werden.
i Eingeschaltet werden nur Lastausgänge denen die Zentralfunktion zugewiesen ist,
ausgeschaltet werden immer alle Lastausgänge.
4 Bedienung

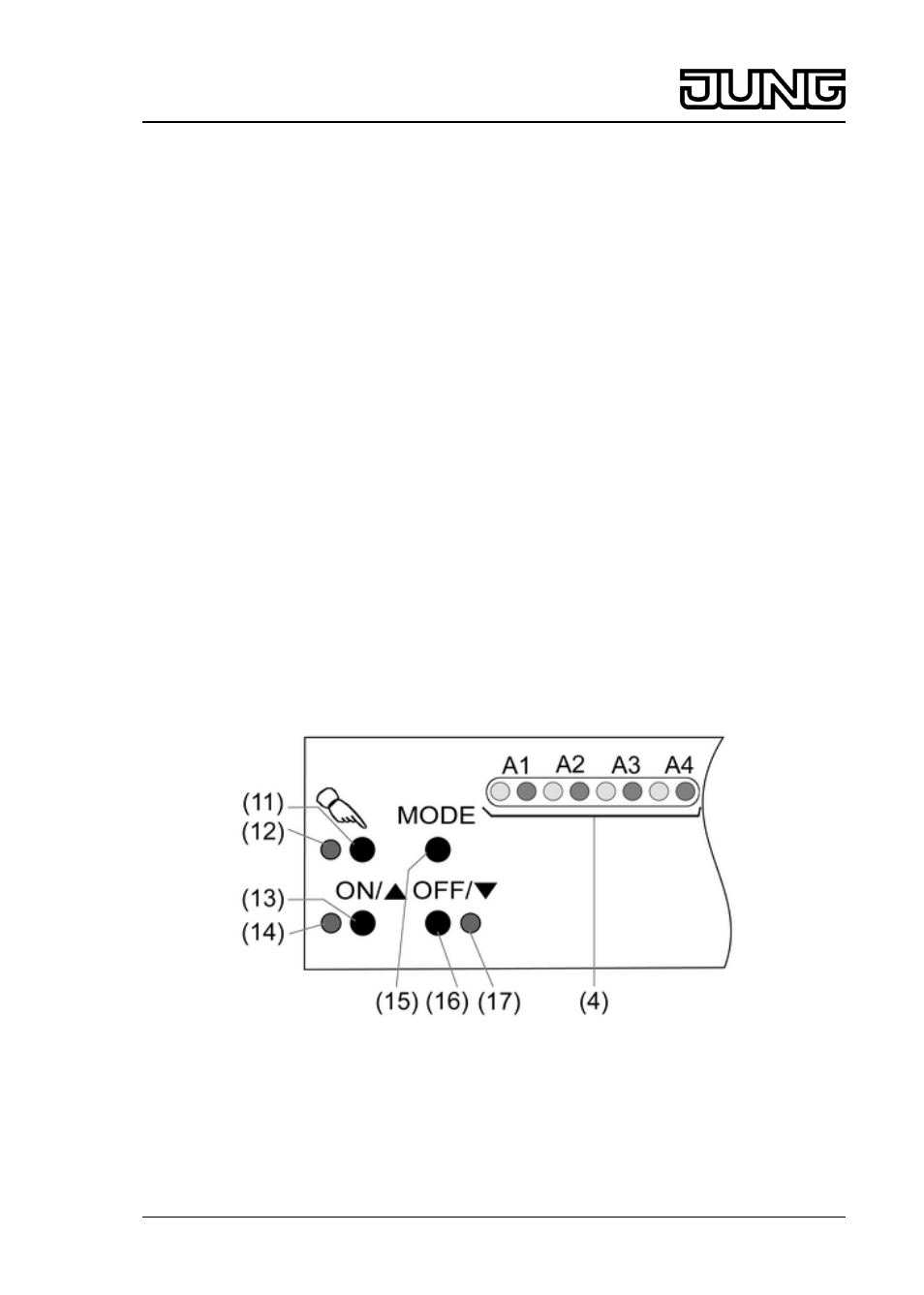

Bild 2: Tastenfeld Vor-Ort-Bedienung
(4) Status-LED Lastausgänge A1...A4, im Normalbetrieb
(11) Taste c: Vor-Ort-Bedienung
(12) LED c ein: Vor-Ort-Bedienung oder Programmiermodus aktiv
(13) Taste ON/n: Bedienen Lastausgang oder Auswahl Master/Slave
(14) LED ON/n: Rückmelde-LED Bedienung Lastausgang
3/19 82577213
J:0082577213 10.12.2013
Licht-Management
Dimmstation Universal
