i Beim Betrieb von mehreren Dimmern oder Leistungszusätzen in einer Unterverteilung
zwischen den Geräten einen Abstand von 1 TE, ca. 18 mm, einhalten, um eine
Überhitzung zu vermeiden.
o Gerät auf Hutschiene montieren.
Anschluss: für Betrieb mit unabhängigen Lastausgängen

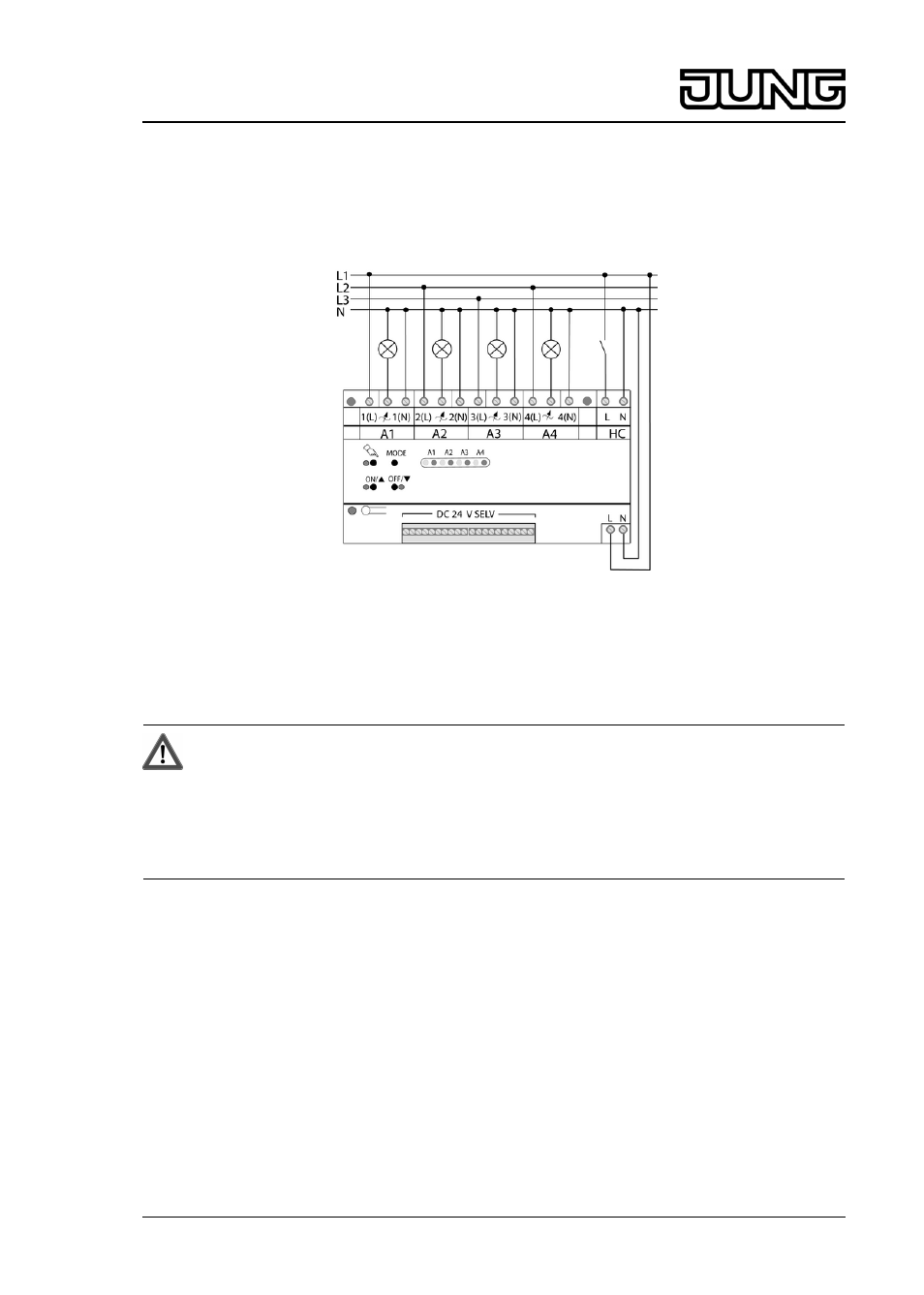

Bild 3: Anschlussbeispiel Netzversorgung, Hotelcardschalter und Lasten
o Netzversorgung anschließen (Bild 3).
o Hotelcardschalter gemäß Anschlussbeispiel anschließen (Bild 3).
i Wird kein Hotelcardschalter verwendet, Außenleiter und Neutralleiter der Netzversorgung
zusätzlich an die Anschlüsse für Hotelcardschalter HC anschließen.
VORSICHT!
Zerstörungsgefahr durch gemischte Lasten.
Dimmer und Last können zerstört werden.
Kapazitive Lasten, z. B. elektronische Trafos, und induktive Lasten,
z. B. induktive Trafos, nicht gemeinsam an einen Dimmerausgang anschließen.
Induktive Trafos nicht gemeinsam mit HV-LED- oder Kompaktleuchtstofflampen
an einen Dimmerausgang anschließen.
i HV-LED- und Kompaktleuchtstofflampen: Am selben Ausgang nur Lampen eines
Herstellers und gleichen Typs anschließen. An diesen Ausgang keine anderen Lasten
anschließen.
i Auslieferungszustand beachten. Vor Anschluss von HV-LED- oder
Kompaktleuchtstofflampen das hierzu passende Dimmprinzip einstellen. LED-
Phasenabschnitt für möglichst hohe Ausgangsleistung wählen.
i Pro Leitungsschutzschalter 16 A maximal 600 W HV-LED- oder Kompaktleuchtstofflampen
anschließen.
o Lasten gemäß Anschlussbeispiel anschließen (Bild 3).
i Leistungserweiterung der einzelnen Ausgänge durch Leistungszusätze möglich. Auswahl
passend zum Dimmer und zur Last vornehmen. In Kombination mit Leistungszusätzen
keine HV-LED- oder Kompaktleuchtstofflampen anschließen.
Anschluss für Betrieb mit parallelgeschalteten Lastausgängen
Zur Leistungserweiterung können zwei bis vier Lastausgänge parallel geschaltet werden. Ein
Lastausgang ist dann der Master dem weitere Lastausgänge als Slave zugeordnet werden.
o Netzversorgung (9) gemäß Anschlussbeispiel anschließen (Bild 4)
