7.2. Nebenstellenbedienung
Mittels mechanischem Taster (Schließer) kann die Beleuchtung von
mehreren Stellen aus helligkeitsunabhängig eingeschaltet werden.
Ausschalten der Beleuchtung ist nicht möglich.
Hinweise:
Beleuchtete mechanische Taster müssen über eine separate N-Klemme
verfügen.
Am Automatik-Schalter muss dafür Automatikbetrieb eingestellt sein.

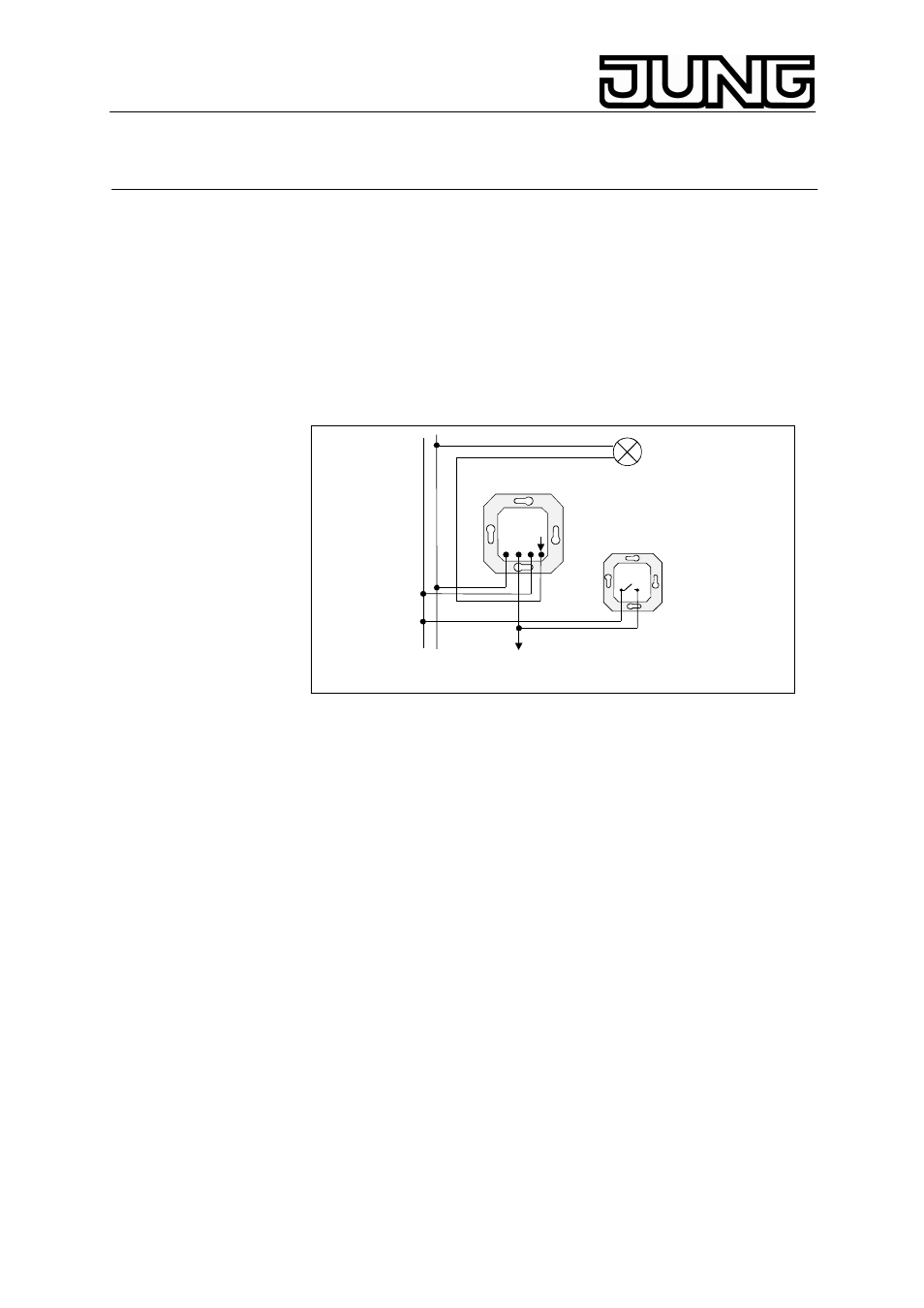

Anschlussbeispiel mechanischer Taster an den Automatik-Schalter
(3)
N 1 L
(2)
N
L
(1)
AC 230 V ~
(1) Automatik-Schalter
(2) Taster (unbeleuchtet)
(3) weitere Nebenstellen
Hinweis: Das Parallelschalten von Automatik-Schaltern ist nicht zulässig.
8.
Technische Daten
Nennspannung:
AC 230 V~, 50 / 60 Hz
Betriebstemperatur: ca. -20 °C – 45 °C
Nachlaufzeit:
ca. 10 s – 30 min
Immunitätszeit (Kurzzeitbetrieb):
3 s
Helligkeit:
stufenlos einstellbar von ca.
0 Lux – 80 Lux und Tagbetrieb
Empfindlichkeit:
ca. 20 % - 100 %
Anschlussleistung:
Glühlampen
2300 W
HV-Halogenlampen 2300 W
Tronic
Trafos:
1500
W
Konv. Trafos:
1000 VA
Konv. Trafos mind. 85% Nennlast mit Lampen belasten. Gesamtlast darf
einschließlich Trafoverlustleistung 1000 VA nicht überschreiten.
Leuchtstofflampen
unkompensiert:
1200
VA
parallelkompensiert:
920
VA
