Automatik-Schalter
Automatik-Schalter
180
Art.-Nr.: W 8180
W 8280
(1)
(2)
(1)
(2)
A

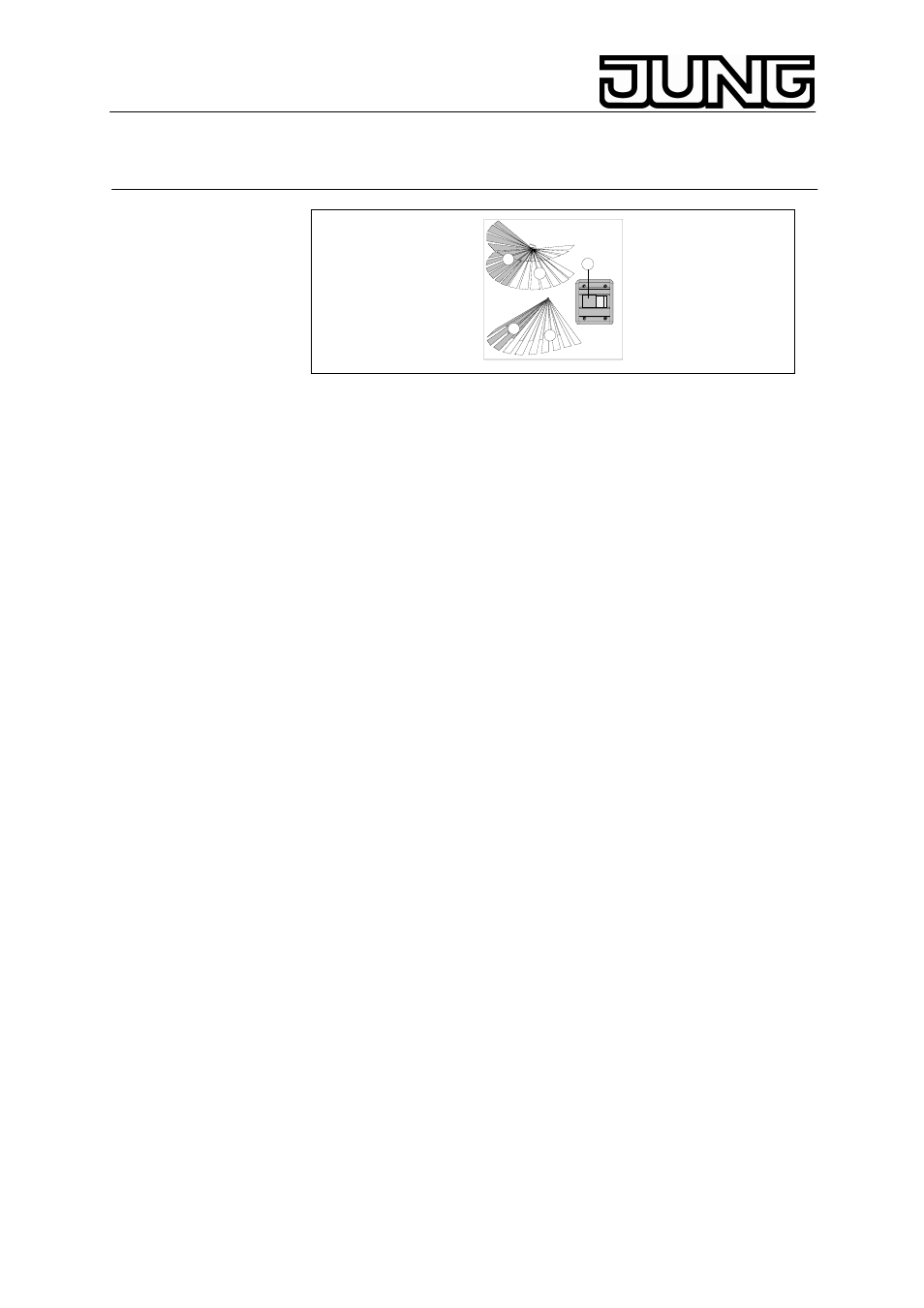

Automatik-Schalter mit 1,10 m Linse, 2,20 m Linse
(1) überwachter Bereich
(2) ausgeblendeter Bereich
5. Montage
Automatik-Schalter
1. Die 4 Gehäuseschrauben (1) entfernen.
2. Gehäusedeckel abziehen.
3. Leistungsteil entfernen. Hierzu Schraubendreher unter die Rasthaken
des Gehäuses setzen. Gehäuse aufweiten und Leistungsteil aus der
Verrastung herausziehen.
4. Unteres Kondenswasserloch am Gehäuseunterteil gegebenenfalls
durchstoßen.
5. Montagerichtung des Gehäuseunterteiles beachten. Gehäuse ist mit
OBEN-TOP gekennzeichnet.
6. Gehäuseunterteil am Montageort befestigen (Montagehöhe für
Nennreichweite beachten).
7. (An Verteilerklemme (2) kann der Schutzleiter angeschlossen
werden.)
8. Leistungsteil einsetzen. Zum Einsetzen des Leistungsteils benötigt
man kein Werkzeug.
9. Die Anschlussklemmen des Leistungsteiles müssen dabei unten
liegen, andernfalls entsteht Fehlfunktion.
10.
Einsatz mit 1 Einführung und Einsatz geschlossen einsetzen.
11.
Leitung ins Gehäuse einführen und nach Anschlussplan
anschließen.
12.
Komponenten entsprechend Zeichnung zusammenfügen.
13.
Die Sensorelektronik wird mit dem Relaiseinsatz über den 6-
poligen Stecker verbunden. Gehäuseoberteil mit Sensorelektronik so
aufstecken, dass Stecker und Buchse kontaktiert werden.
14.
Gehäuseschrauben eindrehen.
