JUNG AFTR231PL... - Handbuch

Temperatur-Management Fußbodenheizungsregler
Art.-Nr.: ..FTR 231 ..
Bedienungsanleitung für
Fußbodenheizungsregler
1. Verwendungsbereich
In der Haustechnik zur Regelung von elektrischen Fußbodenheizungen
und Bodentemperiersystemen.
2. Funktion
Der Fußbodenheizungsregler besteht aus zwei Teilen:
• Steuergerät zur Einstellung der gewünschten Fußbodentemperatur
• Fernfühler im Fußboden zur Überwachung der eingestellten
Temperatur

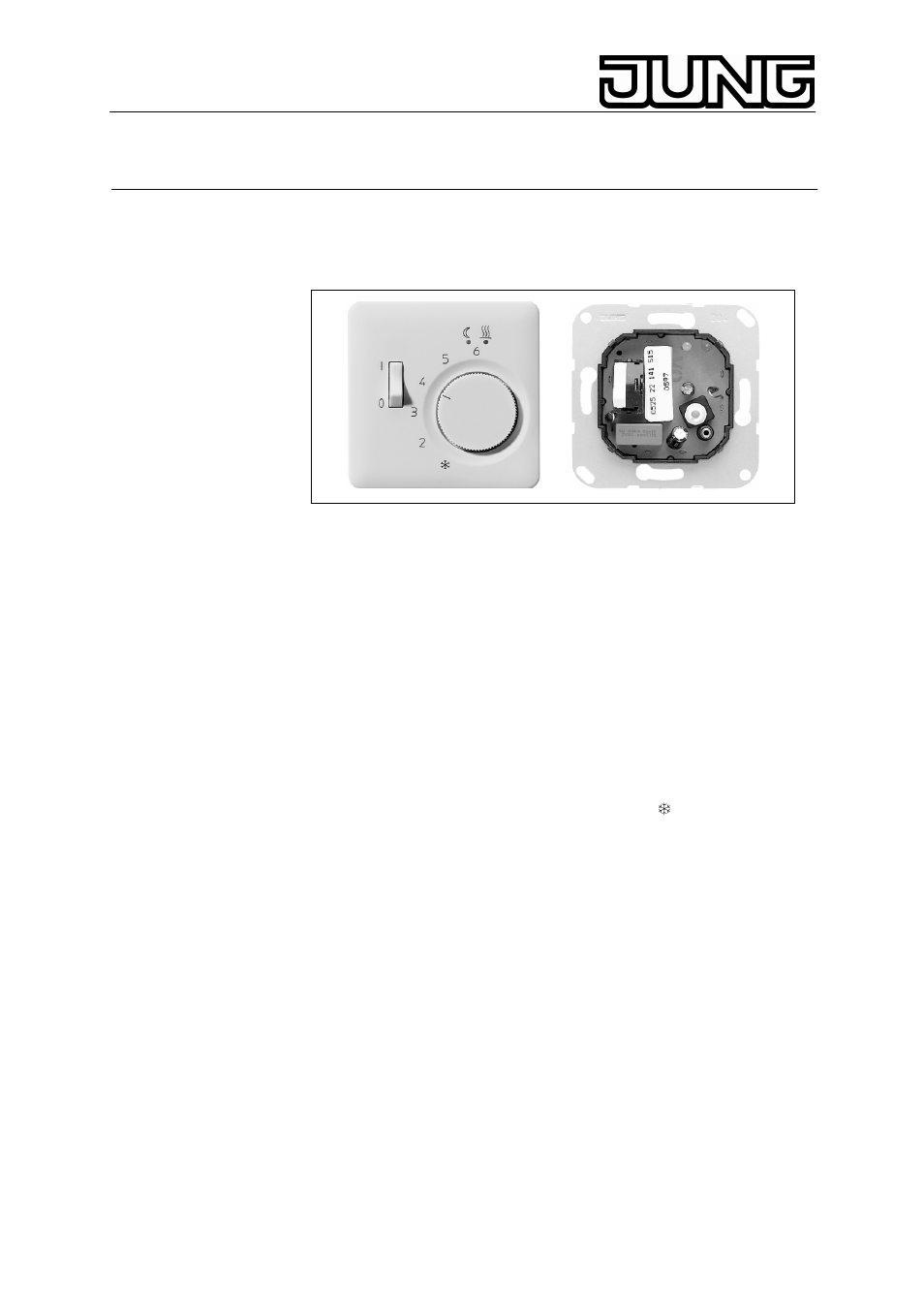

Steuergerät
Mit dem Einstellknopf stellen Sie die von Ihnen gewünschte Temperatur
ein, die Ihr Fußboden haben soll. Die Zahlenskala
– 6 auf dem Knopf
entspricht einem Temperaturbereich von 10 – 50 °C.
Beachten Sie bitte hierzu die Einstellvorschriften des Herstellers Ihrer
Fußbodenheizung.
Wird die von Ihnen eingestellte Temperatur im Fußboden unterschritten,
fordert das Steuergerät Wärme an; dieser Zustand wird durch die rote
LED über dem Einstellknopf angezeigt. Sie sehen also, wenn Ihre
Heizung Energie verbraucht.
Im Einstellknopf kann auch eine Bereichseinengung vorgenommen
werden.
Mit dem Netzschalter 0 – I wird der Betriebszustand Ihrer
Fußbodenheizung ein- oder ausgeschaltet.
Sie haben auch die Möglichkeit, über eine externe Schaltuhr eine
Temperaturabsenkung z.B. für die Nachtstunden zu programmieren.
Sollte eine solche Schaltuhr bei Ihnen installiert sein, so wird der Zeit-
punkt des Beginns der Temperaturabsenkung durch die grüne LED über
dem Einstellknopf angezeigt. Die Temperaturabsenkung beträgt ca. 5 °C.
Beispiel: Die von Ihnen am Steuergerät eingestellte Temperatur beträgt
34 °C (= Zahlenskala 4). Das bedeutet, dass die Temperatur im
Fußboden z.B. in den Nachtstunden bis auf 29 °C absinken kann, ohne
dass sich Ihre Heizung einschaltet.
Stand: Apr-09 240 9090 1
