Seite 2
Temperatur-Management
Fußbodenheizungsregler
Art.-Nr.: ..FTR 231 ..
Fühler
Der Fühler ist im Fußboden installiert.
Er überwacht die von Ihnen am Steuergerät eingestellte
Fußbodentemperatur und gibt den Befehl zum Ein- und Ausschalten der
Fußbodenheizung.
Gefahrenhinweis
Achtung ! Einbau und Montage elektrischer Geräte dürfen nur durch
eine Elektrofachkraft ausgeführt werden.
Bei Nichtbeachtung der Installationshinweise können Brand oder
andere Gefahren entstehen.
Im Fehlerfall kann Netzpotential am Fühler anliegen.
L
Der Schalter 0 – I auf dem Steuergerät trennt das Gerät einpolig vom
Netz und unterbricht den Stromkreis zum Heizwiderstand im
Fußboden.
L
Bei Arbeiten am Lastkreis ist grundsätzlich die Netzspannung
abzuschalten.
L
Bei Fühlerunterbrechung ist der Relaiskontakt geschlossen, bei
Fühlerkurzschluss ist der Relaiskontakt offen.
3. Anschluss und Montage
Steuergerät
Montieren Sie das Steuergerät in eine Gerätedose nach
DIN 49 073.
• 1. Schließen Sie alle Leitungen gemäß Schaltbild an (Abb. (1)).
Massivleiter, Querschnitt: 1 bis 2,5 mm2 Kein Schutzleiter
erforderlich. Schutzleiterklemme dient nur zum Durchschleifen.
Durch entsprechende Einbaumaßnahmen kann Schutzklasse II
erreicht werden.
Achtung! Das Gerät ist mit seinem Tragring immer auf der Tapete zu
montieren!

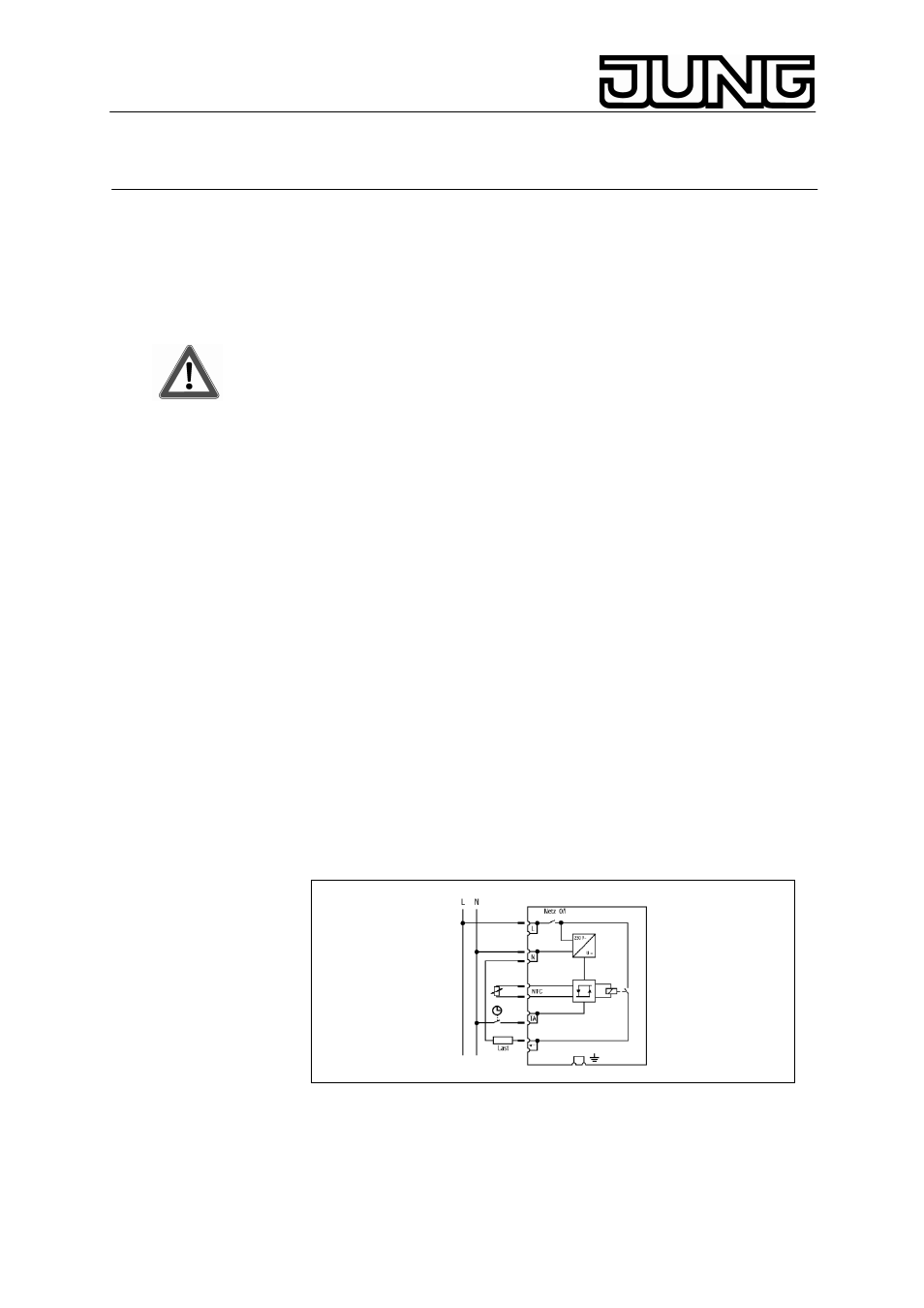

Abb.1
Schaltbild
L :
Außenleiter
N :
Neutralleiter
TA
: Anschluss für Uhrsignal zur Temperaturabsenkung
w
: Lastanschluss
NTC : Anschluss für Fernfühler
