Alarmzentrale Schlüsselschalter AP/UP
Art.-Nr.: DAS 4300 A
DAS 4300 U
• Den Zylinder mittels der beigefügten M5-Schraube (Sechskant-Kopf -
8mm Gabelschlüssel) und Federscheibe an dem dafür vorgesehenen
Winkel am Gehäusedeckel befestigen.
• Prüfen, ob der Schließbart des Zylinders die Schalter einwandfrei
betätigt, indem der Gehäusedeckel in das Gehäuse gelegt wird und der
Zylinder in beide Stellungen gedreht wird. Dabei müssen die Schalter
S1 und S2 betätigt werden.
4. Montage Gehäuse
4.1. Aufputz:
Das Gehäuse wird mit vier Schrauben an einer ebenen und stabilen Fläche
befestigt. Darauf achten, dass das Gehäuse nicht verzogen wird und der
Sabotageschalter (Abreißkontakt) sicher schalten kann.
Das Anschlusskabel durch die obere runde Öffnung in das Gehäuse führen
und auf ca. 15 cm ablängen und abmanteln.
4.2. Unterputz:
Aus der Wand einen Ausbruch ausstemmen, so dass das Gehäuse bündig
mit dem Putz abschließt:
H x B x T. ca. 115mm x 75mm x 52mm.
Das Anschlusskabel durch die obere runde Öffnung in das Gehäuse führen
und auf ca. 15 cm ablängen und abmanteln.
Gehäuse einputzen.
Achtung! Nur die obere runde Öffnung zur Kabeleinführung
verwenden. Beigelegten Kabelbinder zur Kabelzugentlastung um
das Kabel, nahe am Gehäuseboden, festbinden.
Gehäuse an Erdungslasche (links von Kabeleinführung) erden.
5. Umstellen der Kontaktsätze
Auslieferungszustand:
Scharf-/Unscharf-Schalter (S/US):
Rastbetrieb
Test-Schalter (TS): Tastbetrieb

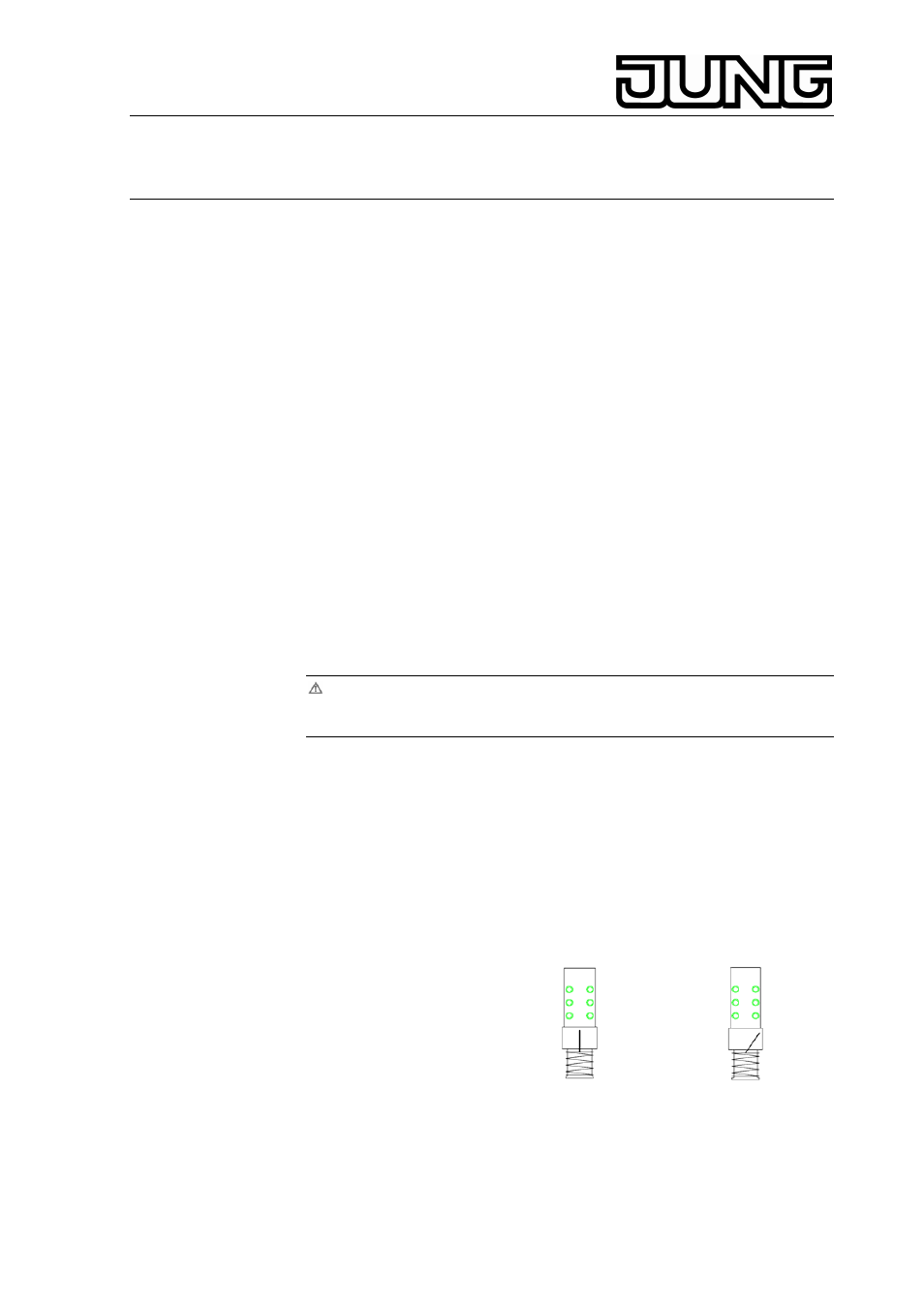

Die Rastfeder schalterseitig (nicht betätigerseitig!) vorsichtig aushängen,
dadurch wird von Rastbetrieb auf Tastbetrieb umgestellt.
Bitte beachten:
die Rastfeder niemals an der Betätigerseite aushängen,
sonst fällt der Schalter auseinander.
Schalterseite
Betätigerseite
Rastschalter Tastschalter
5.1. Verdrahtung
• Das abgemantelte Kabel nach Anschlussplan anschließen.
2
• Die LEDs können über die eingebauten Vorwiderstände (R1/R2) oder
direkt angesteuert werden. Bei direkter Ansteuerung muss die
