KNX Alarmsystem
Sperrelement
Art.-Nr.: DAS 4370
3. Montage

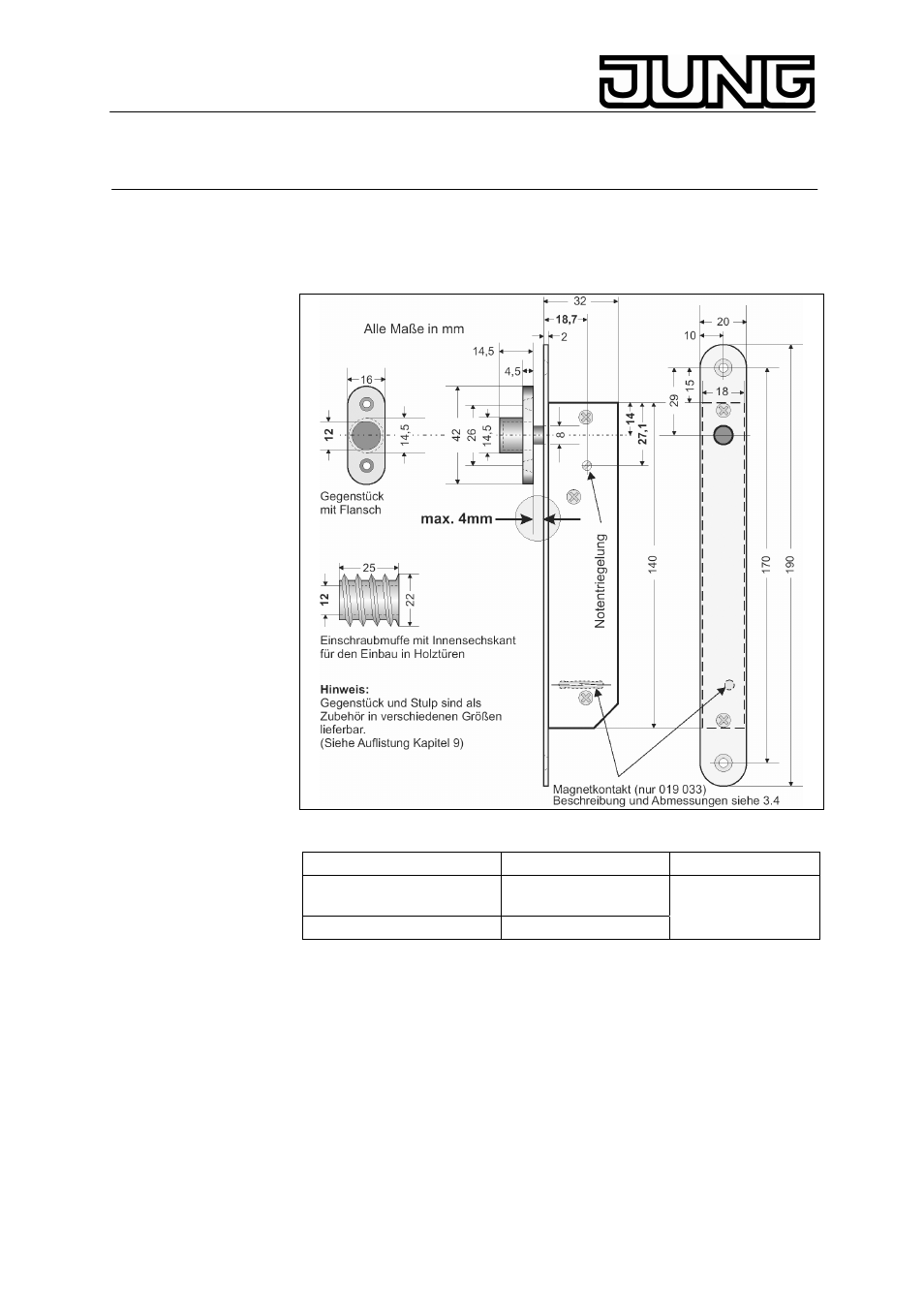

3.1. Maßzeichnung
Bohrung für die Einschraubmuffe:
Material Bohrloch
Bohrlochtiefe
Weichhölzer, Sperrhölzer,
Spanplatten
19,5 bis 20,0 mm
Harthölzer, MDF-Platten
20,0 bis 20,5 mm
28mm
Diese Werte sind Richtwerte.
Gegebenenfalls ist der optimale Bohrlochdurchmesser experimentell zu
ermitteln. Je härter der Werkstoff, desto größer muss der
Bohrlochdurchmesser sein.
3.2. Einbaurichtlinien
Das Sperrelement wird in den Türrahmen, das Gegenstück bzw. die
Einschraubmuffe in das Türblatt montiert.
ACHTUNG: Um das Sperrelement zu einem späteren Zeitpunkt
problemlos wieder ausbauen zu können (z.B. zum
Austausch eines defekten Verschlußbolzens), ist auf
eine ausreichende Kabelreserve zu achten. Verlegen
Sie das Kabel bis zum nächsten Verteiler in einem
Leerrohr. Auf keinen Fall eingipsen
