JUNG DAS4370 - Handbuch (Seite 4)

KNX Alarmsystem Sperrelement
Art.-Nr.: DAS 4370
Für die mechanische Notentriegelung ist eine Bohrung im Rahmen (6
mm) erforderlich. Diese kann im Bedarfsfall unter Zuhilfenahme der
Bohrschablone oder nach der Maßzeichnung 3.1 angebracht werden.
Für Türblätter aus Holz eignet sich die Einschraubmuffe. Diese wird in
eine Bohrung gemäß des Kerndurchmessers gedreht. Bei Verwendung
des Gegenstückes mit Flansch (z.B. in Metalltüren) ist zu beachten, ob
und wie weit der Flansch versenkt werden muss (Abstand, siehe
Maßzeichnung 3.1).
ACHTUNG: Der Abstand zwischen Stulp und Gegenstück (bzw. der
Einschraubmuffe) sollte so klein wie möglich gehalten
werden. Er darf aber keinesfalls mehr als 4mm
betragen.
3.3. Einbauhilfe zur Positionierung des Bolzen-
Gegenstücks
3.3.1. Allgemeines
Zur exakten Ermittlung der Position des Gegenstücks im Türblatt bieten
wir folgende Hilfsmittel an:
-Einbauhilfe,Art.-Nr. 019028 (zur Steuerung des Bolzens)
- Rundkleber, 8 mm, doppelseitig klebend
(Die Rundkleber sind dem Sperrelement beigelegt)
3.3.2. Vorbereitung
Nach erfolgtem Einbau des Sperrelements in den Türrahmen verfahren
Sie wie folgt:

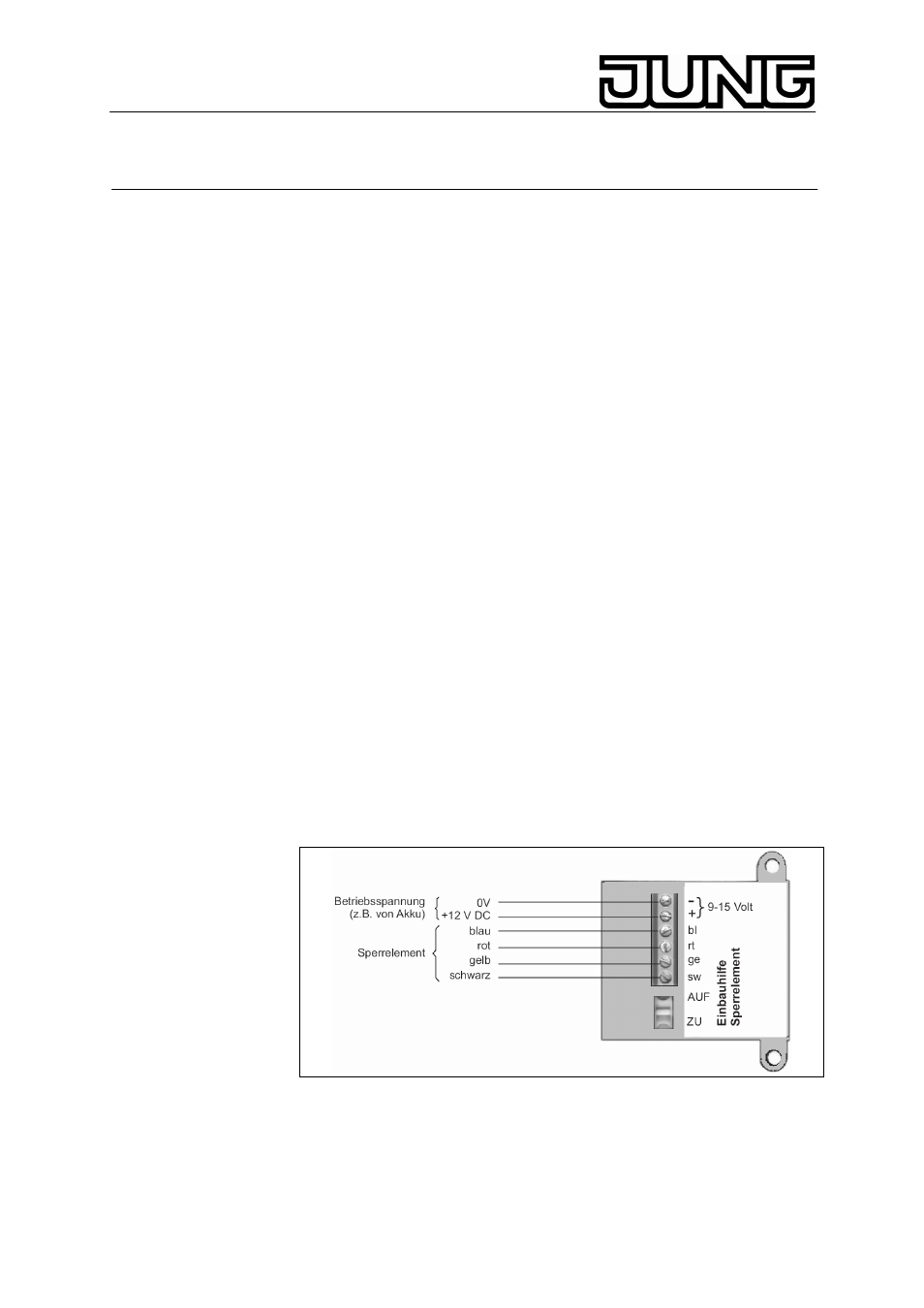

Schließen Sie das Sperrelement gemäß folgenderAbbildung an.
Zur Spannungsversorgung kann einAkku oder ein Netzgerät (12V DC)
verwendet werden.
Achten Sie beim Anschluss auf die richtige Polarität.
Hinweis: Beim Anlegen der Betriebsspannung fährt der Verschlußbolzen
grundsätzlich in die Stellung "AUF".
Jetzt kann durch Verschieben des Schiebeschalters der Verschlußbolzen
in die Stellung "AUF" (Zugang erlaubt) oder "ZU" bewegt werden.
4
