Aufbauanleitung

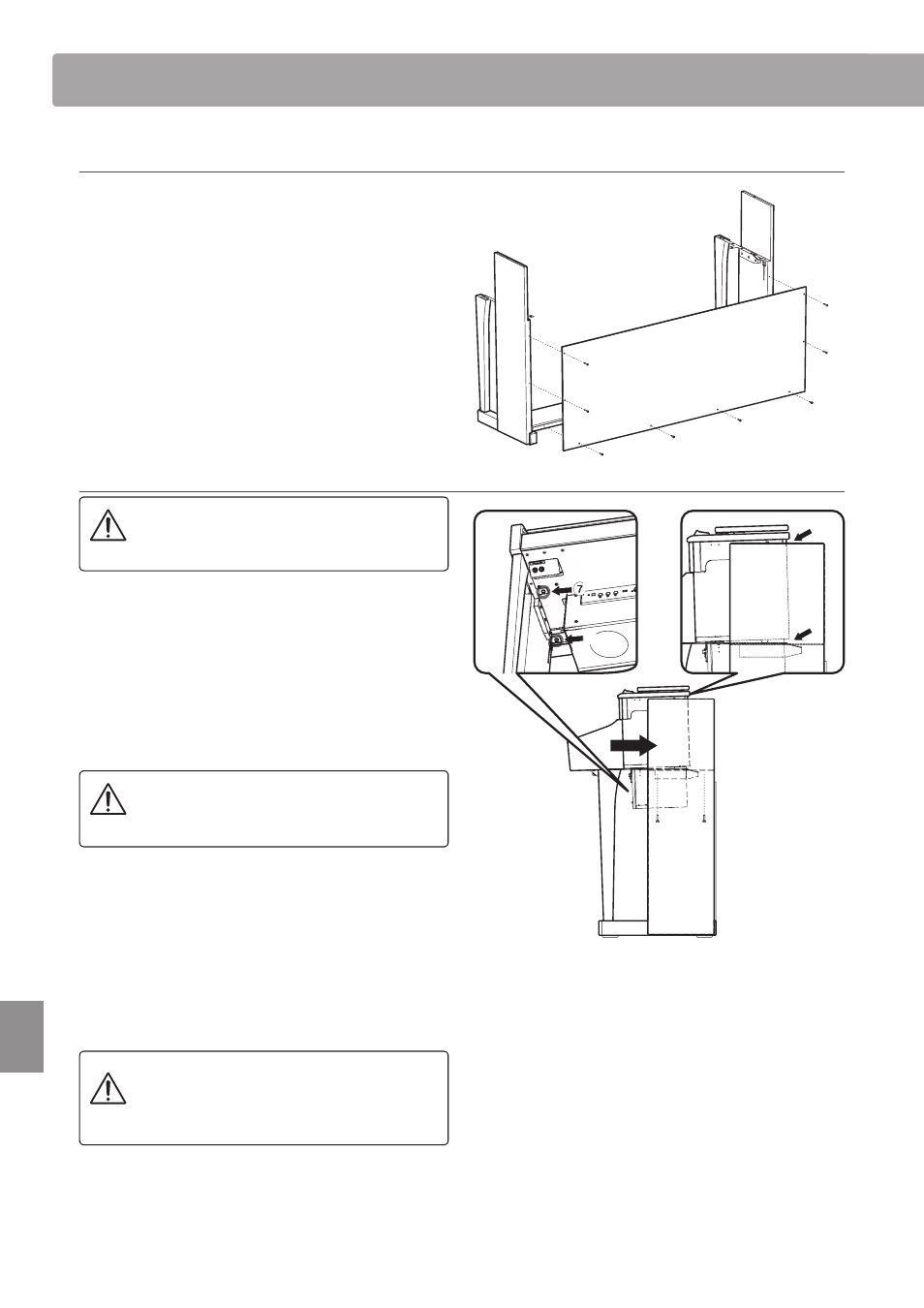

2. Befestigung der Rückwand d
Stellen Sie das montierte Unterteil aufrecht auf.
Befestigen Sie die Rückwand d an den beiden Seitenteilen.
Verwenden Sie hierzu die vier langen, schwarzen Holzschrauben
h und lassen Sie vorläufig einen Abstand von 1-2 mm. Montieren
Sie nun das untere Ende der Rückwand an der Pedaleinheit.
Verwenden Sie hierzu die vier schwarzen Holzschrauben
mittlerer Länge i.
3. Montage des Spieltisches a
Stellen Sie sicher, dass für den folgende
Aufbauschritt mindestens 2 Personen zur
Verfügung stehen.
Heben Sie den Spieltisch a langsam an und legen Sie ihn
vorsichtig auf dem Unterteil ab.
Positionieren Sie den Spieltisch so auf dem vorderen Bereich
des Ständers, dass die Schrauben im Ständer von oben
betrachtet nicht mehr sichtbar sind.
Schieben Sie nun den Spieltisch langsam nach hinten, bis
Sie einen Gegendruck spüren und der Spieltisch komplett
eingeschoben ist.
Achten Sie darauf, dass Sie sich nicht die Finger
einklemmen, wenn Sie den Spieltisch auf dem
Unterteil positionieren.
Befestigen Sie nun den Spieltisch mit dem Unterteil.
Verwenden Sie dafür die 4 Schrauben g (mit Unterlegscheibe
und Federring) für die Befestigung unter dem Spieltisch.
Schrauben Sie die Schrauben zunächst nur locker rein und
positionieren Sie den Spieltisch auf dem Unterteil.
Wenn alle 4 Schrauben reingeschraubt sind und die
Positionierung des Spieltisches stimmt, ziehen Sie die 4
Schrauben fest an.
Ziehen Sie alle Schrauben gut an um
sicherzustellen, dass der Spieltisch einen
guten Halt auf dem Unterteil hat. Anderenfalls
kann es zu schweren Verletzungen kommen.
