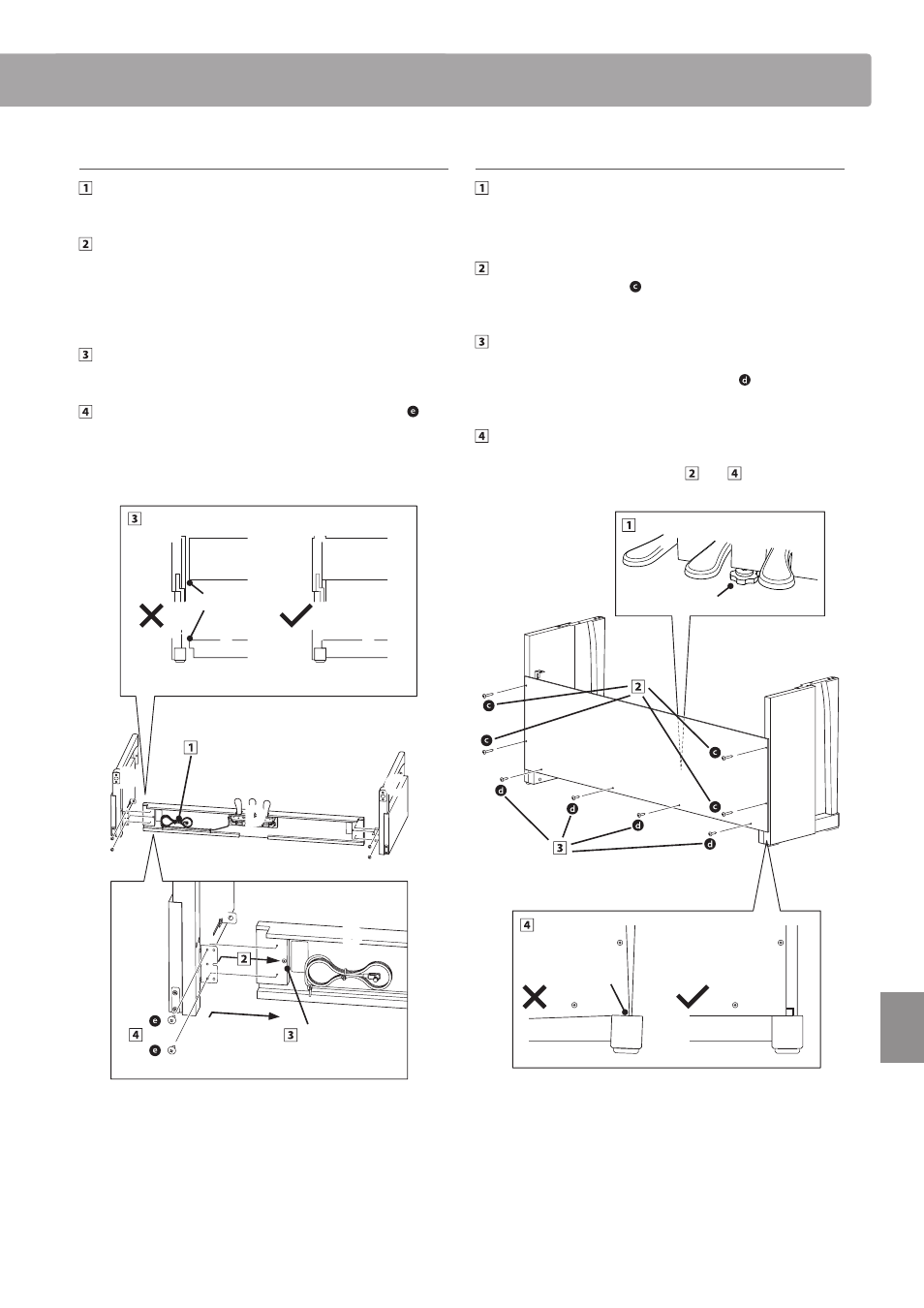

Kawai CA97 - Handbuch (Seite 131)

131
A
n
hang
2. Befestigung der Rückwand
Stellen Sie das montierte Unterteil aufrecht auf.
* Vergewissern Sie sich, dass die Einstellschraube an der Pedaleinheit
befestigt ist.
Befestigen Sie nun die Rückwand (E) mit den vier langen
schwarzen Schrauben an beiden Seitenteilen. Ziehen Sie
die Schrauben aber noch nicht fest an.
Anschließend befestigen Sie die Rückwand am unteren
Ende mit der Pedaleinheit. Verwenden Sie dafür die vier
mittellangen schwarzen Holzschrauben . Ziehen Sie die
Schrauben aber noch nicht fest an.
Überprüfen Sie nun nochmals die Ausrichtung der einzelnen
Teile (Pedaleinheit, Seitenteile und Rückwand) und ziehen
Sie dann alle Schrauben (Schritt und ) richtig an.
B
E
C
Einstellschraube
nicht gerade
ausgerichtet
1. Zusammenbau des Unterteils (Seitenteile und Pedaleinheit)
Lösen Sie das Pedalkabel unter der Pedaleinheit (D) und
ziehen Sie es heraus.
Führen Sie die vormonierte Schraube (auf der Unterseite
der Pedaleinheit (D) in die dafür vorgesehene Aussparung
in der Metallplatte am Seitenteil (B und C) ein. Achten Sie
darauf, dass Sie die beiden Seitenteile nicht miteinander
vertauschen.
Die Seitenteile müssen ganz dicht an der Pedaleinheit
anliegen.
Nehmen Sie nun die 4 silbernen Holzschrauben und
schrauben diese in die Öffnungen der Metallplatten (siehe
Abbildung) und befestigen Sie damit die Pedaleinheit mit
dem rechten und linken Seitenteil.
B
B
B
B
D
D
D
D
dicht anliegend
C
B
D
Pedalkabel
B
D
Bereits
vormontierte
Schraube
