Aufbauanleitung
(nur CA67)

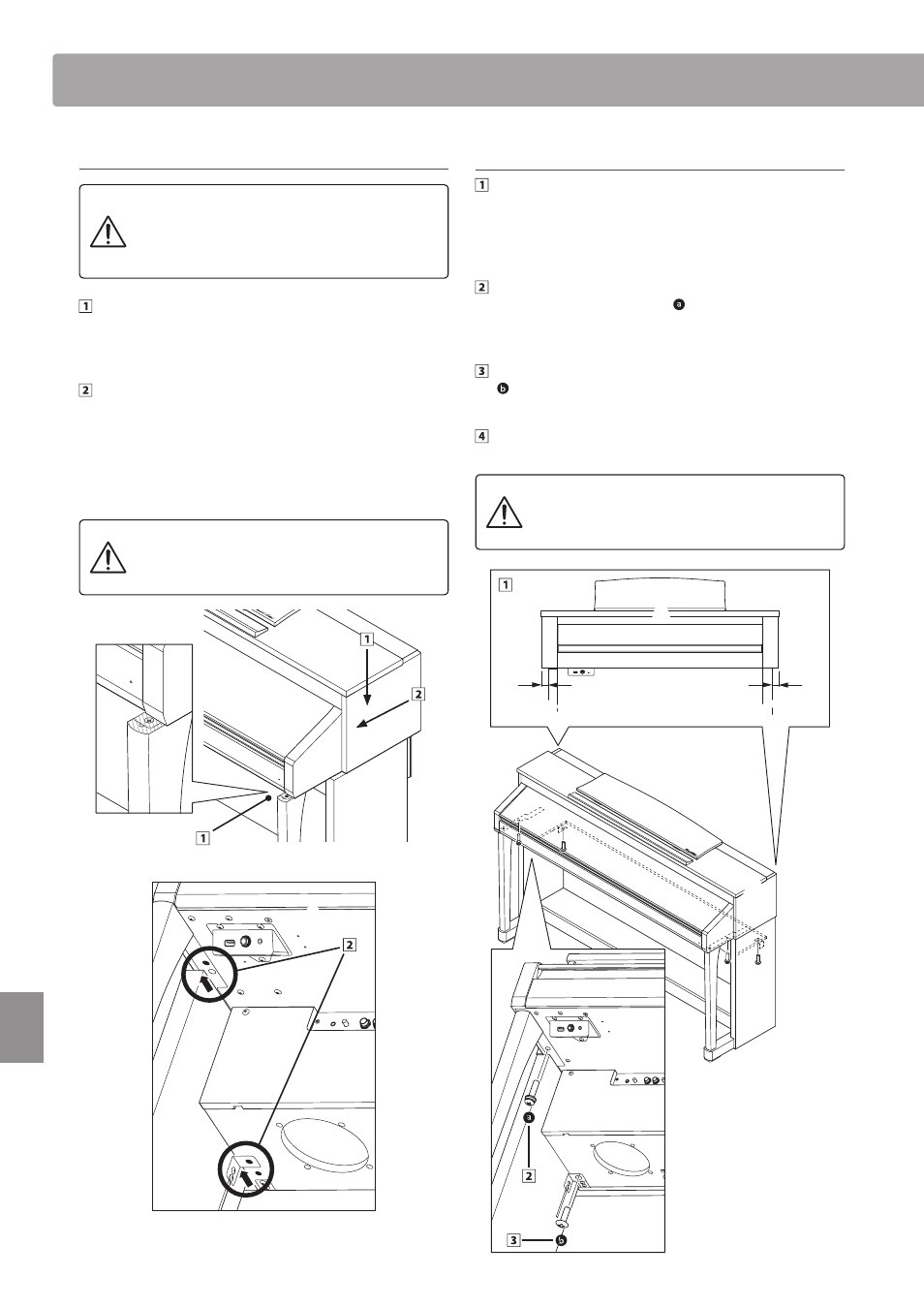

3. Montage des Spieltisches auf dem Unterteil
Stellen Sie sicher, dass für das nun folgende
Anheben des Spieltisches und dessen Befestigung
auf dem vormontierten Unterteil mindestens 2
Personen zur Verfügung stehen.
Heben Sie den Spieltisch langsam an und legen Sie ihn vorsichtig
auf dem Unterteil ab. Positionieren Sie den Spieltisch so, dass
Sie –von oben betrachtet –die jeweils vorderste Schraube auf
den Seitenteilen des Unterteils sehen können.
Sichern Sie nun das Unterteil und schieben Sie den Spieltisch
langsam nach vorne, bis Sie einen Gegendruck spüren und
die Schraube nicht mehr sichtbar ist.
* Wenn Sie bei den einzelnen Montageschritten keine Schraubenlöcher
sehen, lösen Sie die Schrauben (siehe Schritt 4-2) und richten Sie
die entsprechenden Teile neu aus und ziehen Sie anschließend alle
Schrauben wieder fest.
Achten Sie darauf, dass Sie sich nicht die Finger
einklemmen, wenn Sie den Spieltisch auf dem
Unterteil positionieren.
A
C
B
A
4. Befestigung des Spieltisches auf dem Unterteil
Schauen Sie sich das Instrument nun einmal von vorne an
und prüfen Sie die Ausrichtung aller Teile.
* Wenn Sie falsche Ausrichtungen feststellen, lösen Sie die Schrauben
(siehe Schritt 4-2) und richten Sie die entsprechenden Teile neu aus
und ziehen Sie anschließend alle Schrauben wieder fest.
Befestigen Sie nun den Spieltisch mit dem Unterteil. Verwenden
Sie dafür die beiden Schrauben (mit Unterlegscheibe) für die
Befestigung unter dem Spieltisch. Ziehen Sie die Schrauben aber
noch nicht fest an.
Anschließend befestigen Sie die beiden Halbrundschrauben
im hinteren Bereich unter dem Spieltisch. Ziehen Sie die
Schrauben aber noch nicht fest an.
Wenn die Positionierung des Spieltisches auf dem Unterteil
stimmt, können Sie nun die vier Schrauben fest anziehen.
Ziehen Sie alle Schrauben gut an umsicherzustellen,
dass der Spieltisch einen guten Halt auf dem
Unterteil hat.
C
A
A
Frontansicht
B
