Posiflex JIVA KS-7215 - Handbuch (Seite 13)

Teil 13

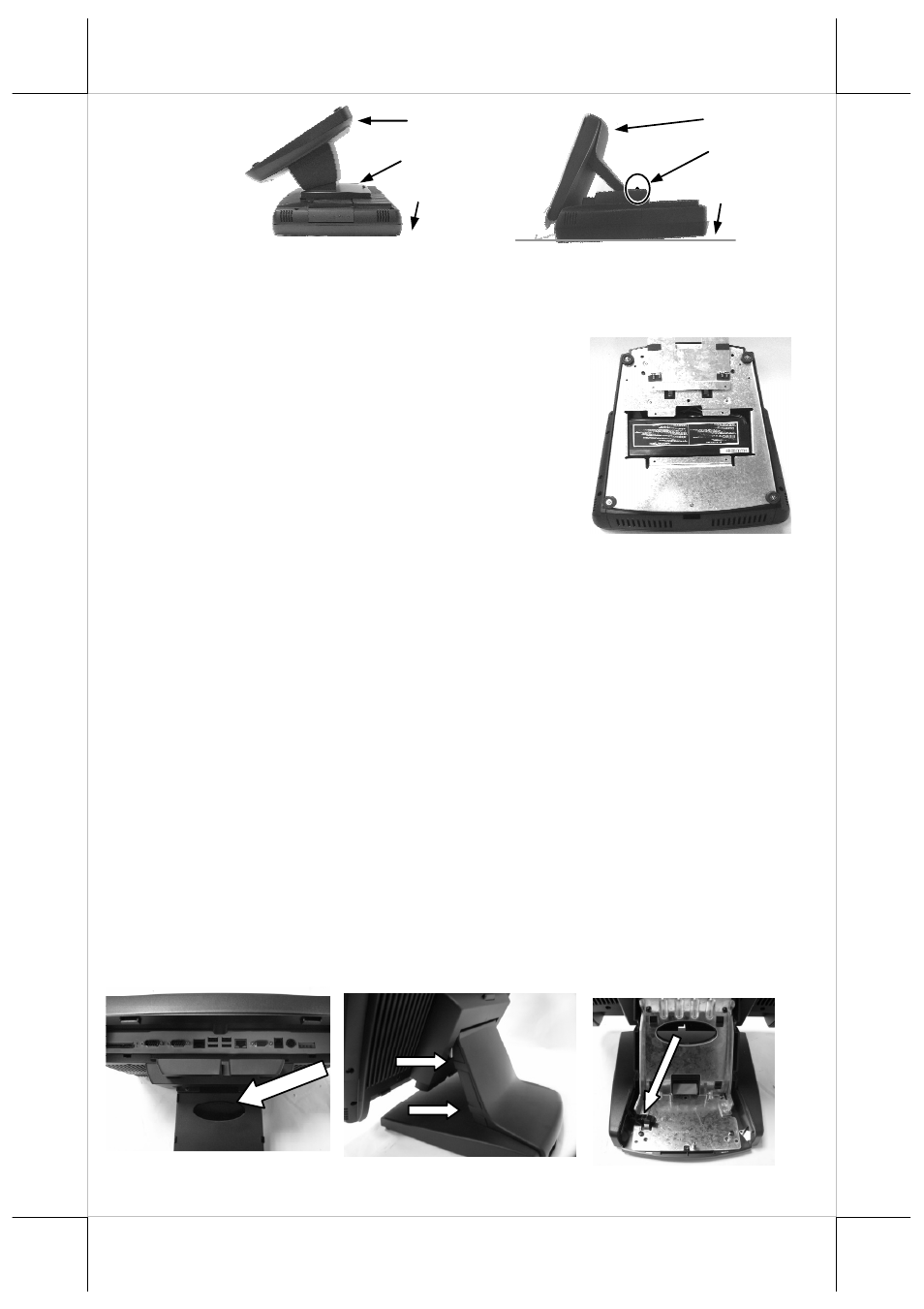

INSTALLIEREN DES USV-AKKUMULATORS
(OPTION) für den Standfuß Gen 6
Sofern er bestellt wurde, ist der optionale USV-
Akkumulator in der Verpackung enthalten. Bei den
schlanken Standfußmodellen nehmen Sie bitte auf
die Abbildung links Bezug und setzen Sie den
USV-Akkumulator in den Hohlraum im Standfuß;
dabei muss das rechteckige markierte Ende zuerst
eingeführt
werden. Führen Sie das
Akkumulatorverbindungskabel zusammen mit allen
anderen externen Verbindungskabeln durch den mit dem Pfeil markierten
Kanal zum Akkumulatoranschluss des Hauptgeräts. Wenn die optionale
Kabelklemme verfügbar ist, führen Sie sie in die in der Abbildung mit einem
Kreis markierte Öffnung ein und sichern Sie damit das Akkumulatorkabel. Der
USV-Akkumulator wird durch erneutes Aufschrauben der Bodenplatte
gehalten. Beim schlanken Standfußmodell Gen 6 muss anstelle der Bodenplatte
in der Abbildung rechts die USV-Akkumulatorhalterung an der Unterseite der
Standfußbaugruppe entfernt werden.
KABELDURCHFÜHRUNG VON DER UNTERSEITE
Für den schlanken Standfuß Gen 6
Bitte führen Sie bei einer Desktop-Montageanwendung alle Kabel durch den
Kabelkanal zum Hauptgerät. Ziehen Sie an der Druckverriegelung, um die
rückseitige Abdeckung des Standfußes zu öffnen. Binden Sie die Kabel mit
einem Kabelbinder zusammen. Führen Sie alle Kabel durch den Kabelausgang
zu den externen Verbindungen.
C
A
B
Standfuß Gen. 6
C
A
B
Standfuß Gen. 5
