RÜCKSEITENAUFSATZ-MONTAGEKIT

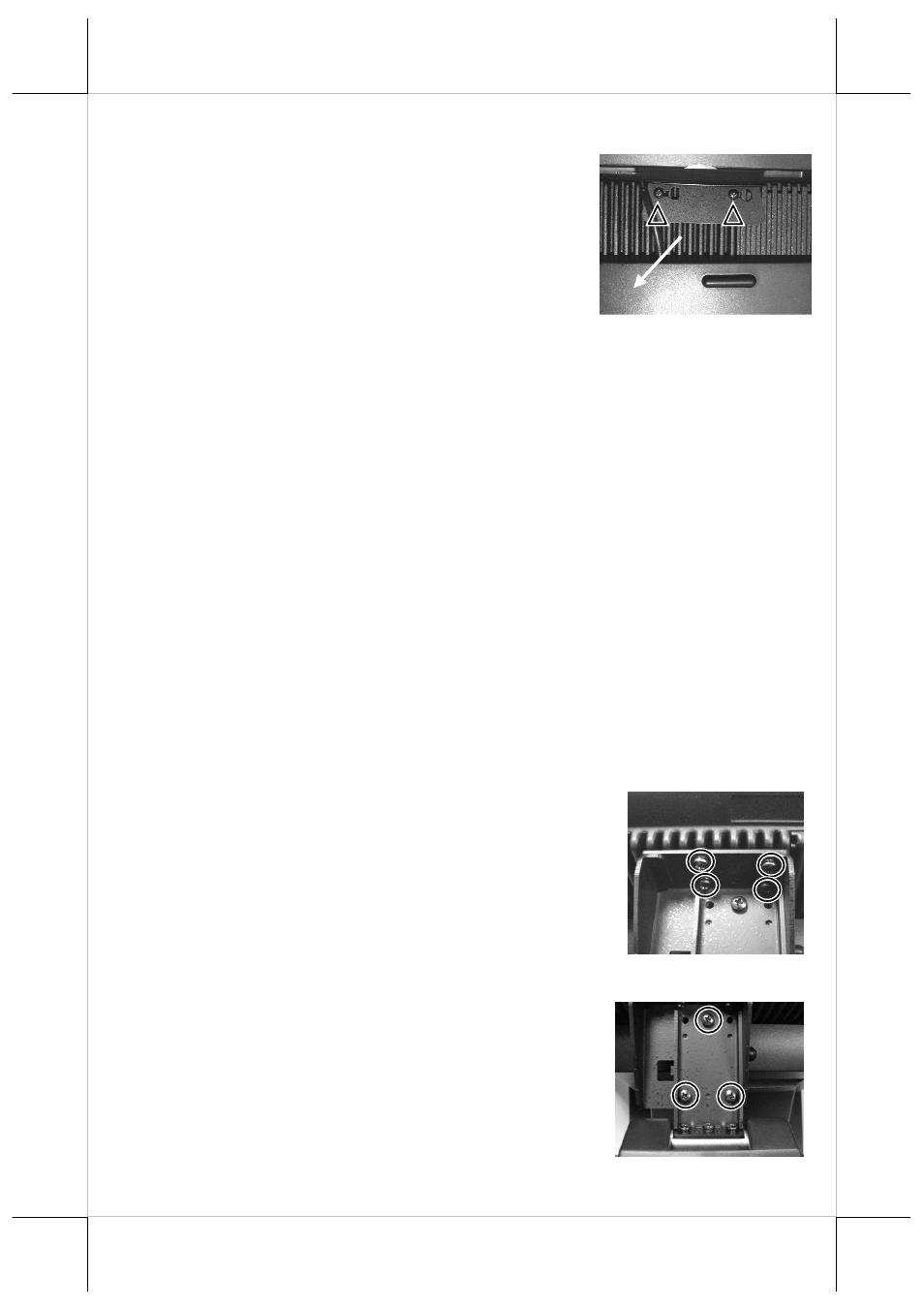

1. Für ein Kunden-Standfuß-Display:
Bitte bringen Sie sorgfältig die zwei kleinen
Fixierschulterschrauben, die zusammen mit dem
PD-310 oder dem PD-2604 mitgeliefert werden, an
der Rückseite des KS-6915/6917/7215/7217 in den
Schrauböffnungen an, die in den zwei Abbildungen
oben mit einem Dreieck markiert sind. Schrauben
Sie sie aber nicht ganz bis an die Unterseite, sondern nur so weit, dass sie noch
etwa eine Umdrehung von der Unterseite entfernt bleiben. Bei einigen KS-
Modellen sind die zwei Schrauben bereits installiert; lösen Sie in diesem Fall
die Schrauben um eine Umdrehung. Haken Sie die Rückseitenhalterung des
Upgradekits an die Schulterschrauben mit den großen kreisförmigen
Öffnungen. Schieben Sie sie zur rechten Seite des Upgradekits und ziehen Sie
die Schulterschrauben vorsichtig an. Ziehen Sie die Schrauben nicht zu fest
an, da es sonst zu nicht rückgängig zu machenden Gewindeschäden
kommt. Ordnen Sie das Schnittstellenkabel so an, dass es an der Kerbe der
Kante in der Nähe der Sperr-/Freigabetaste in den Standfuß eintritt, wie in der
Abbildung oben durch den weißen Pfeil gezeigt. Achten Sie darauf, die +5V-
Gleichspannungsversorgung im COM-Port des Hauptgeräts für den Upgradekit
zu aktivieren, sofern ein Modell mit serieller Schnittstelle benutzt wird. Die
Stromversorgung im E/A-Anschluss muss deaktiviert werden, wenn die dafür
vorgesehenen Geräte nicht länger verwendet werden; Schäden oder Verluste,
die aus Nichtbeachtung dieses Hinweises entstehen, werden nicht von der
Produktgarantie abgedeckt!
2. Für das zweite LCD-Display
Die Halterung von LM-2312/LM-8035 besteht aus zwei
Teilen, die während der Installation verbunden werden
müssen; bitte halten Sie sich zur sachgerechten
Montage an die folgenden Schritte.
Bitte nehmen Sie die Verbindungshalterung und
befestigen Sie diese mithilfe der vier langen Schrauben
an der Abdeckung des Hauptgeräts, wie in der Abbildung rechts durch Kreise
dargestellt.
Halten Sie dann den Monitor mit der Halterung und
richten Sie ihn auf die Verbindungshalterung und
befestigen Sie die beiden Teile mit den drei kurzen
Schrauben.
Verbinden Sie als nächstes das VGA-Kabel mit dem
