REMKO RKL 491 DC Benutzerhandbuch
Seite 15
Folgende Vorgehensweise ist dabei einzu-
halten:
1.
Schalten Sie das Gerät aus.
2.
Ziehen Sie den Netzstecker aus der Steck-
dose.
3.
Entfernen Sie die 2 Schrauben der Abde-
ckung auf der Rückseite des Gerätes
2
1
2

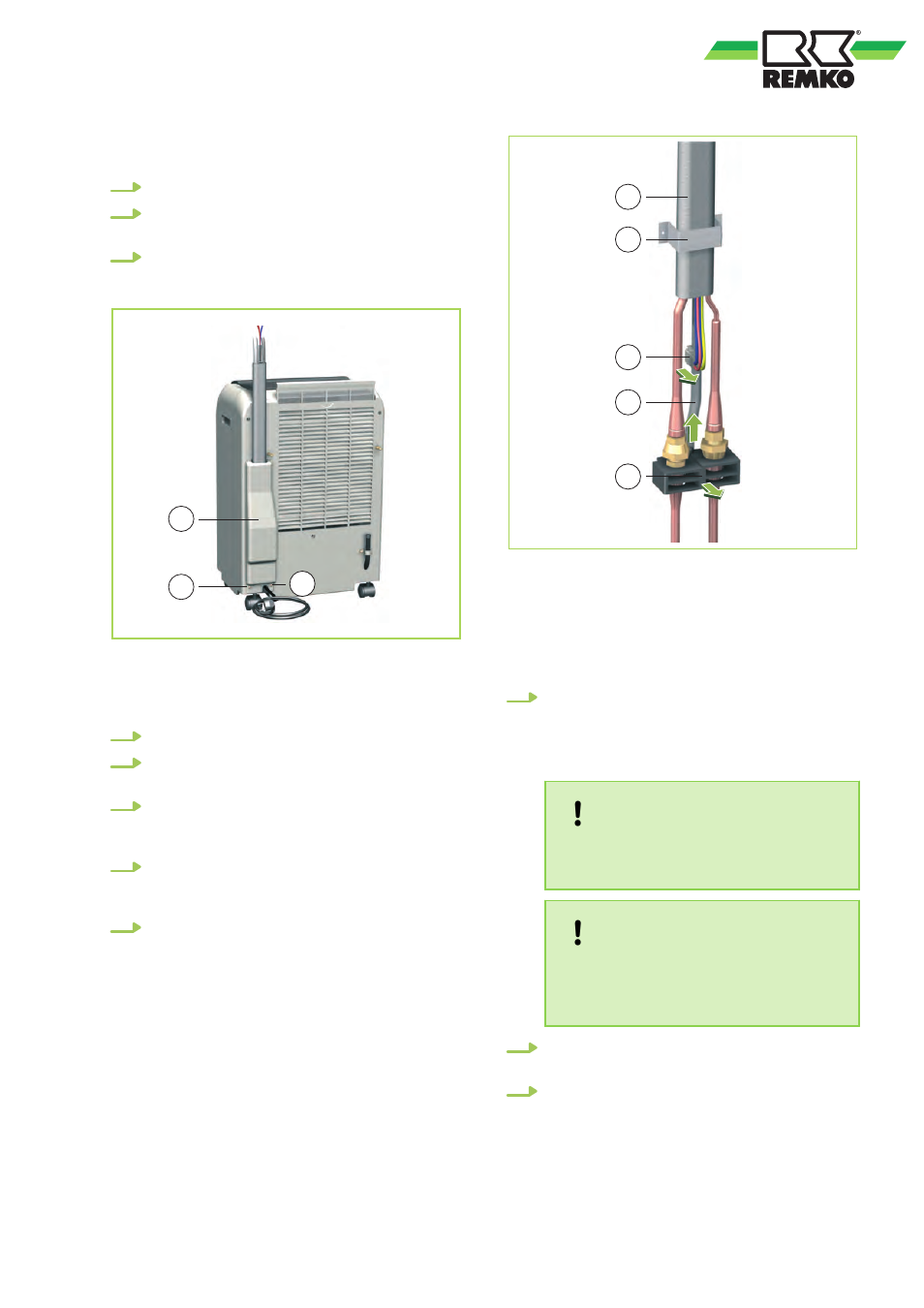

Abb. 12: Rückansicht Innengerät
1: Abdeckung
2: Schrauben
4.
Ziehen Sie die Abdeckung vom Gerät.
5.
Schrauben Sie die Befestigungsschelle der
Verbindungsleitung ab (Abb. 13).
6.
Drücken Sie auf die seitliche Lasche der
Steckverbindung und ziehen Sie den Stecker
aus der Buchse (Abb. 13).
7.
Entfernen Sie das Oberteil der Halterung
durch Herausdrehen der beiden Schrauben
8.
Ziehen Sie den Kondensatschlauch ab
2
1
3
4
5
Abb. 13: Demontage Verbindungsleitung
1: Verbindungsleitung
2: Befestigungsschelle
3: Steckerverbindung
4: Kondensatschlauch
5: Befestigungsschelle
9.
Schrauben Sie die linke Überwurfmutter mit
dem beiliegenden Maulschlüssel SW 24 ab.
Halten Sie dabei mit dem zweiten Maul-
schlüssel SW 21 am unteren Kupplungsteil
gegen (Abb. 14).
HINWEIS!
Drehen Sie niemals den starren, unteren
Teil.
HINWEIS!
Aus dem Kondensatschlauch kann evtl.
noch vorhandene Restflüssigkeit aus-
treten.
10.
Schrauben Sie kontinuierlich, bis die Verbin-
dung getrennt ist.
11.
Schrauben Sie die rechte Überwurfmutter mit
dem beiliegenden Maulschlüssel SW 24 ab.
Halten Sie dabei mit dem zweiten Maul-
schlüssel SW 21 am oberen Kupplungsteil
gegen (Abb. 15).
15
