4 Bedienung
Die Bedienung kann über das am Gerät befindliche Bedienungstableau oder über die serienmäßige Infrarot-
Fernbedienung erfolgen. Die Funktionsbedienung der Tasten untereinander ist identisch, die Bezeichnung
kann Unterschiede aufweisen. Vor Inbetriebnahme der Infrarot-Fernbedienung sind die Batterien korrekt ein-
zusetzen.
9 6
7 5 8
2 1
REMOTE DRAIN WATER
AUTO
SWING TIMING
ON
OFF
TIMER
SET RESET
THERMO CONTROL
COMP. ON
DE-
HUM. FAN LO MED HI AUTO
MODE
3
4 10 11 12 13 14
15 13
16

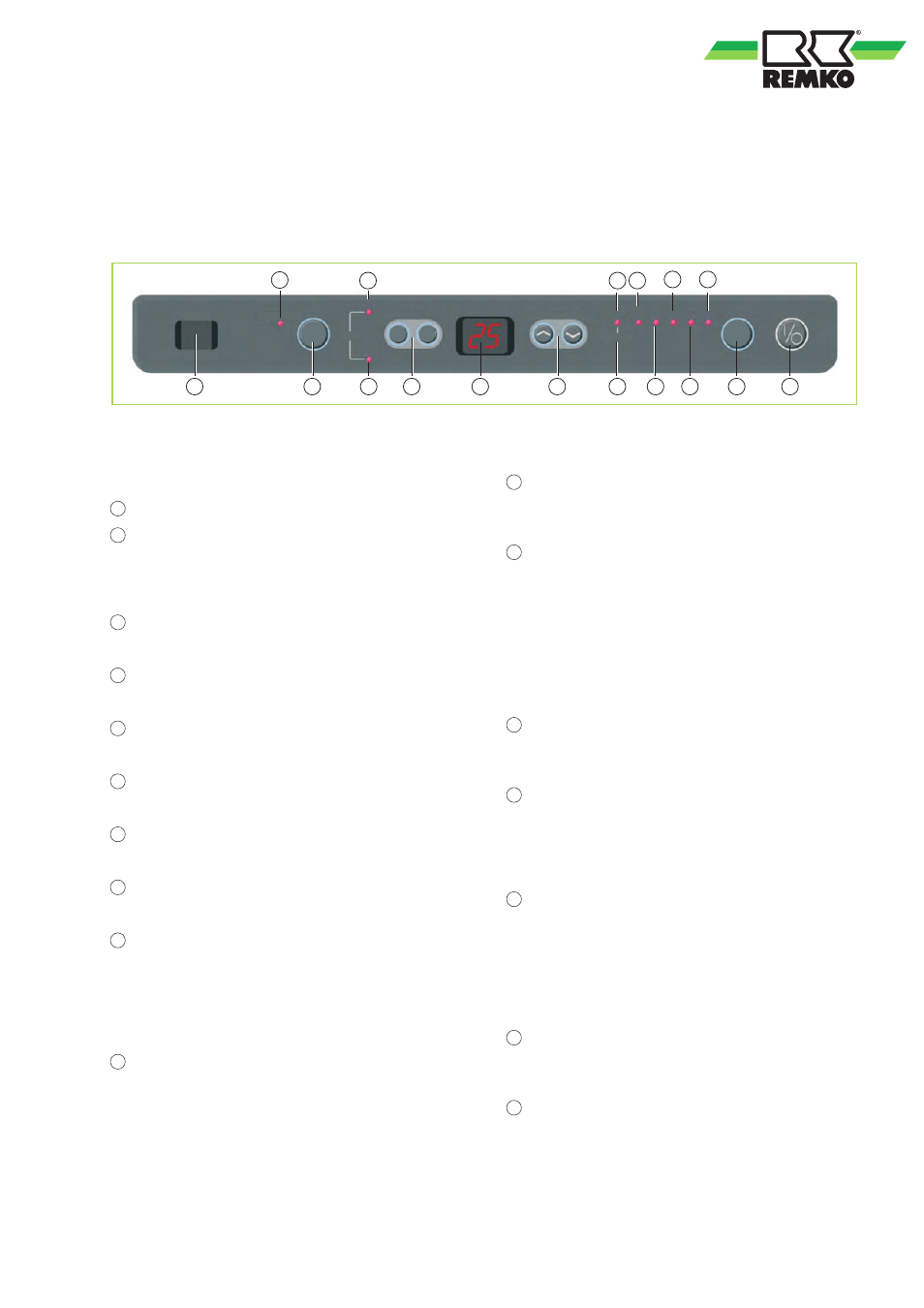

Abb. 3: Bedienungstableau
Legende
1 Taste „ON / OFF“ (Ein / Aus)
2 Taste „MODE“ (Betriebsart – Ventilatorstufe)
Über die LED´s wird die Ventilatorstufe in der
gewählten Betriebsart Kühlen AUTO-HI-MED-LO
oder Umluftbetrieb FAN angezeigt.
3 LED „AUTO“ (Ventilatorbetrieb)
Anzeige des automatischen Ventilatorbetriebes.
4 LED „HI“ (Ventilatorbetrieb)
Anzeige des hohen Ventilatorbetriebes.
5 LED „MED“ (Ventilatorbetrieb)
Anzeige des mittleren Ventilatorbetriebes.
6 LED „LO“ (Ventilatorbetrieb)
Anzeige des niedrigen Ventilatorbetriebes.
7 LED „DE- HUM.“ (Entfeuchtungsbetrieb)
Anzeige des Entfeuchtungsbetriebes
8 LED „FAN“ (Umluftbetrieb)
Anzeige des Umluftbetriebes
9 LED „COMP. ON“ (Kompressorbetrieb)
Die Regelung steuert die Kühlleistung, indem der
Kompressor ein- oder ausgeschaltet wird. Der
Kompressorbetrieb wird mittels der LED angezeigt.
Blinkt die LED wird der Kompressor in max. 3 Min.
aktiviert.
10 Taste „▼ ▲“ Temperatureinstellung
Die gewünschte Solltemperatur kann durch die
Tasten „▼ ▲“ in Schritten von 1°C zwischen 16
bis 30°C eingestellt werden.
11 Display
Das Display zeigt die eingestellte Solltemperatur
oder die Restzeit eines programmierten Timers an.
12 Ein- und Ausschalttimer
Mit der Timerfunktion kann durch Drücken der
Taste „SET“ das Gerät in einem Stunden-Intervall
(Tasten „▼▲“) automatisch ein- oder ausge-
schaltet werden. Der Einschalttimer wird im ausge-
schalteten, der Ausschalttimer im eingeschalteten
Zustand bis zu 24 Stunden programmiert. Durch
Drücken der Taste „RESET“ können beide Timer
gelöscht werden.
13 LED „TIMING ON und OFF“
Anzeige der Aktivierung (LED ON) oder Deaktivie-
rung (LED OFF) des Ein- und Ausschalttimers
14 Taste „AUTO SWING“
Durch Betätigen der Taste „AUTO SWING“ kann
die Richtung der austretenden Luft mittels der
Swing-Lamellen fest oder oszillierend eingestellt
werden.
15 LED „DRAIN WATER“
Kann die Pumpe das anfallende Kondensat nicht
abtransportieren ertönt ein akustischer Alarm
zusammen mit der blinkenden LED „DRAIN
WATER“. Nach Entleeren des Behälters, über den
Kondensatablauf, ist das Gerät wieder funktions-
fähig.
16 Infrarot-Empfänger
Über den Sensor empfängt das Gerät die Signale
der Infrarot-Fernbedienung.
17 Taste „FAN“ (nur auf der Fernbedienung)
Durch Betätigen der Taste „FAN“ kann die Venti-
lator-Geschwindigkeit eingestellt werden.
