5 Montageanweisung für
das Fachpersonal
Wichtige Hinweise vor der Installation
Zur Installation der Gesamtanlage sind die
Betriebsanleitungen des Innengerätes und des
Außenteiles zu beachten.
n Bringen Sie das Gerät in der Originalverpa-
ckung so nah wie möglich an den Montageort.
Sie vermeiden so Transportschäden.
n Kontrollieren Sie den Verpackungsinhalt auf
Vollständigkeit und das Gerät auf sichtbare
Transportschäden. Melden Sie eventuelle
Mängel umgehend Ihrem Vertragspartner und
der Spedition.
n Heben Sie das Gerät an den Ecken und nicht
an den Kältemittel- oder Kondensatan-
schlüssen an.
n Die Kältemittelleitungen (Flüssigkeits- und
Saugleitung), Ventile und die Verbindungen
sind dampfdiffusionsdicht zu isolieren. Gege-
benenfalls ist auch die Kondensatleitung zu
isolieren.
n Wählen Sie einen Montageort, der einen freien
Lufteintritt und -austritt gewährleistet (Siehe
Abschnitt „Mindestfreiräume“).
n Installieren Sie das Gerät nicht in unmittelbarer
Nähe von Geräten mit intensiver Wärmestrah-
lung. Die Montage in der Nähe von Wärme-
strahlungen reduziert die Geräteleistung.
n Installieren Sie die Kältemittelrohre vom Innen-
gerät zum Außenteil.
n Schotten Sie offene Kältemittelleitungen gegen
den Eintritt von Feuchtigkeit durch geeignete
Kappen, bzw. Klebebänder ab und knicken
oder drücken Sie nie die Kältemittelleitungen
ein.
n Verwenden Sie ausschliesslich die im Liefer-
umfang enthaltenen Überwurfmuttern der Käl-
temittelleitungen und entfernen diese erst kurz
vor dem Verbinden mit den Kältemittellei-
tungen.
n Führen Sie alle elektrischen Anschlüsse nach
den gültigen DIN- und VDE Bestimmungen
durch.
n Befestigen Sie elektrische Leitungen stets ord-
nungsgemäss in den Elektroklemmen. Es
könnte sonst zu Bränden kommen.
Montagematerial
Das Innengerät wird mittels 4 bauseitig zu stel-
lenden Schrauben über eine Wandhalterung
befestigt.
Wahl des Installationsortes
Das Innengerät ist für eine waagerechte Wand-
montage oberhalb von Türen konzipiert. Es ist
aber auch im oberen Wandbereich (min. 1,75 m
Oberkante Fußboden) einsetzbar.
Mindestfreiräume
Die Mindestfreiräume sind zum einen für War-
tungs- und Reparaturarbeiten und zum anderen für
die optimale Luftverteilung vorzusehen.
B
200
120
1500
120
120
A

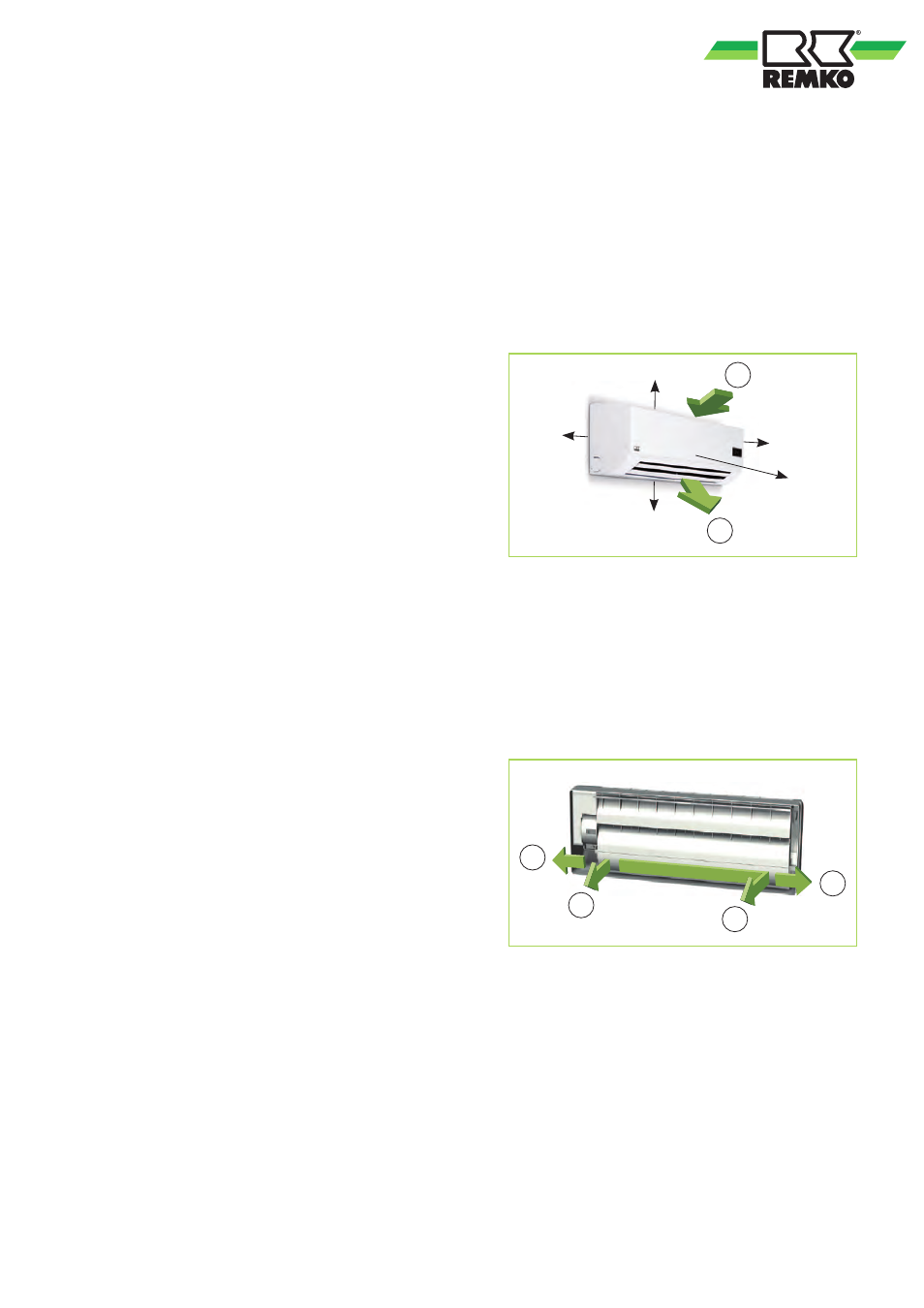

Abb. 22: Mindestfreiräume (alle Angaben in mm)
A: Lufteintritt
B: Luftaustritt
Anschlussvarianten
Die folgenden Anschlussarianten für die Kälte-
mittel-, Kondensat- und Steuerleitungen können
genutzt werden.
A
D
C
B
Abb. 23: Anschlussvarianten
A: Abgang auf der Wand rechts
B: Abgang durch die Wand rechts
C: Abgang durch die Wand links
D: Abgang auf der Wand links
