3 Aufbau und Funktion
3.1 Gerätebeschreibung
Das Innengerät der Kombi-Raumklimageräte in
Splitausführung dient zur Aufnahme der aus dem
zu kühlenden Innenraum entnommenen Wärme.
Das Außenteil gibt diese Wärme an die Außenluft
wieder ab.
Bei Geräten zum Kühlen und Heizen kann wäh-
rend des Heizbetriebes im zu beheizenden Raum
am Innengerät die vom Außenteil aufgenommene
Wärme abgegeben werden.
Das Gerät ist im Innenbereich für den oberen
Wandbereich konzipiert. Die Bedienung erfolgt
über eine Infrarot-Fernbedienung.
Das Innengerät besteht aus einem Verdampfer in
Lamellenbauform, Verdampferventilator, Regelung
und Kondensatwanne. Kombinierbar ist das Innen-
gerät mit REMKO Außenteilen der Serie MVV ent-
sprechender Kühlleistung. Die Ansteuerung des
Außenteiles erfolgt über die Regelung des Innen-
gerätes.
Als Zubehör sind Kondensatpumpen, Kabelfernbe-
dienung KFB 2 und Multi-Central-Controller MCC1
erhältlich.
5
6
B
A
1
3
7
8
9
4
3
2
10
4

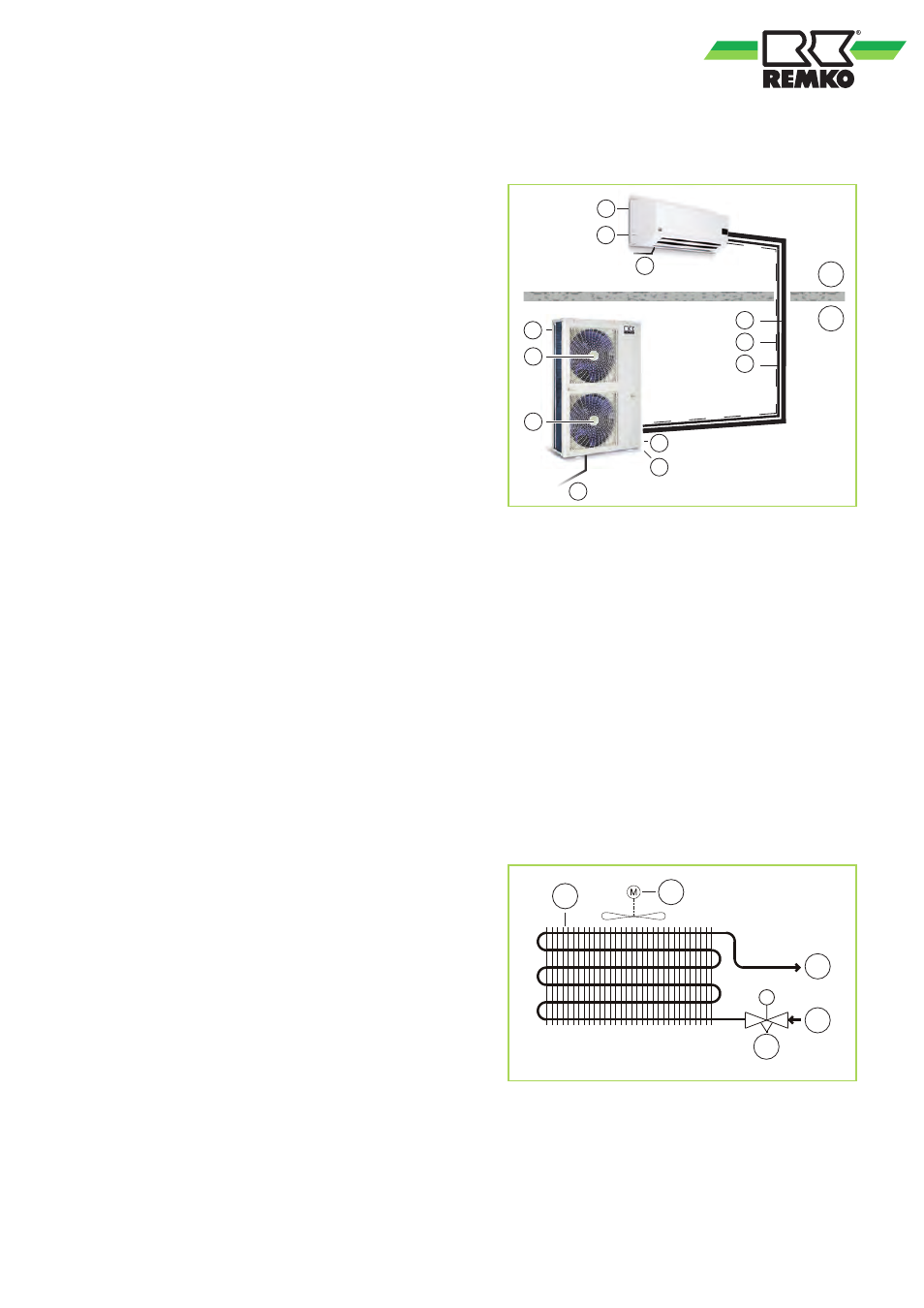

Abb. 2: Systemaufbau
A: Außenbereich
B: Innenbereich
1: Innengerät
2: Außenteil
3: Kondensatleitung
4: Verflüssigerventilator
5: Netzzuleitung Außenteil
6: Absperrventil
7: Saugleitung
8: Steuerleitung
9: Flüssigkeitsleitung
10: Netzzuleitung Innengerät
Die Verbindung zwischen Innengerät und Außen-
teil wird mit Kältemittelleitungen hergestellt.
2
1
4
3
5
EC
Abb. 3: Schema Kältekreis
1: Verdampfer
2: Verdampferventilator
3: Anschluss Saugleitung
4: Anschluss Flüssigkeitsleitung
5: Elektronisches Expansionsventil
