Mindest-/Maximalvolumenstrom
Die Umwälzpumpe des Kaltwasser-
Erzeugers erzeugt einen konstan-
ten Mediumvolumenstrom;
ein Druckverlust in der Anlage
und im Kaltwasser-Erzeuger ist die
Folge. Der Differenzdruckschalter/
Strömungswächter im Kaltwasser-
Erzeuger misst den Medium-
Druckverlust über den Verdampfer
und schaltet bei Unterschreitung
des Mindestvolumenstromes das
Gerät aus.
Ebenfalls darf ein zu großer Medi-
umvolumenstrom nicht überschrit-
ten werden (Maximalvolumen-
strom).
Um einen konstanten Volumen-
strom zu gewährleisten sind Drei-
Wege-Ventile mit Bypass, eine
Hydraulische Weiche zum Aufbau
eines Primär- und Sekundärkreises
oder ein volumenstromabhängiger
Bypass erforderlich.
Druck- und Temperaturanzeigen
Die bauseitig zu installierenden
Druck- und Temperaturanzeigen
im Ein- und Austritt dienen der
Einstellung des Mediumvolumen-
stromes. Die Anzeigen sollten
absperrbar sein.
Im Kaltwasser-Erzeuger befinden
sich Temperatursensoren im Me-
diumeintritt, Mediumaustritt sowie
am Verflüssiger. Über den Regler
können die Werte der Sensoren
abgefragt werden.
Strangregulierventile
Durch bauseitig zu stellende
Strangregulierventile werden die
in der Rohrnetzauslegung er-
rechneten Einzel-Druckverluste
jedes einzelnen Gerätes an die
Gesamtanlage angepasst. Infolge
des Druckverlustes passen sich die
Nennvolumenströme des Mediums
an die erforderlichen Werte an.
Strömungswächter/Differenz-
druckwächter
Strömungswächter dienen zur
Kontrolle des Mindestmediumvo-
lumenstromes und sind bei den
Geräten mit Mediumspeicher
(KWP...SP/KWP...SP) serienmäßig
eingebaut.
Bei Geräten ohne Mediumspeicher
(KWP, KWP...P, KWP, KWP...P)
sind bauseitig Strömungswächter
entsprechend dem Nennvolumen-
strom in das Rohrnetz einzubauen
und einzustellen.
Elektrisch sind die Wächter auf die
im Schaltschrank vorgesehenen
Klemmen aufzulegen (Siehe sepa-
rater Schaltplan).
Mindestmediumvolumen Anlage
Es darf ein Mindestmediumvolu-
men der Anlage von 4,0 l/kW je
Leistungsstufe nicht unterschritten
werden. Bei Geräten mit WP-
Funktion (KWP) ist ein Mindest-
mediumvolumen von 6,0 l/kW
erforderlich.
Um konstantere Temperaturen im
Mediumkreis sicherzustellen, kön-
nen höhere Volumina erforderlich
sein.
Druckschalter Mediumkreis
(nur bei KWG...SP und KWP...SP)
Ein Druckschalter im Mediumkreis
kontrolliert den aktuellen Medium-
druck und schaltet bei zu niedri-
gem Anlagendruck die Umwälz-
pumpe und somit das Gerät aus.
Zur Einregulierung der Umwälz-
pumpe empfehlen wir, ein Haupt-
Strangregulierventil in der Nähe
des Gerätes vorzusehen.
HINWEIS

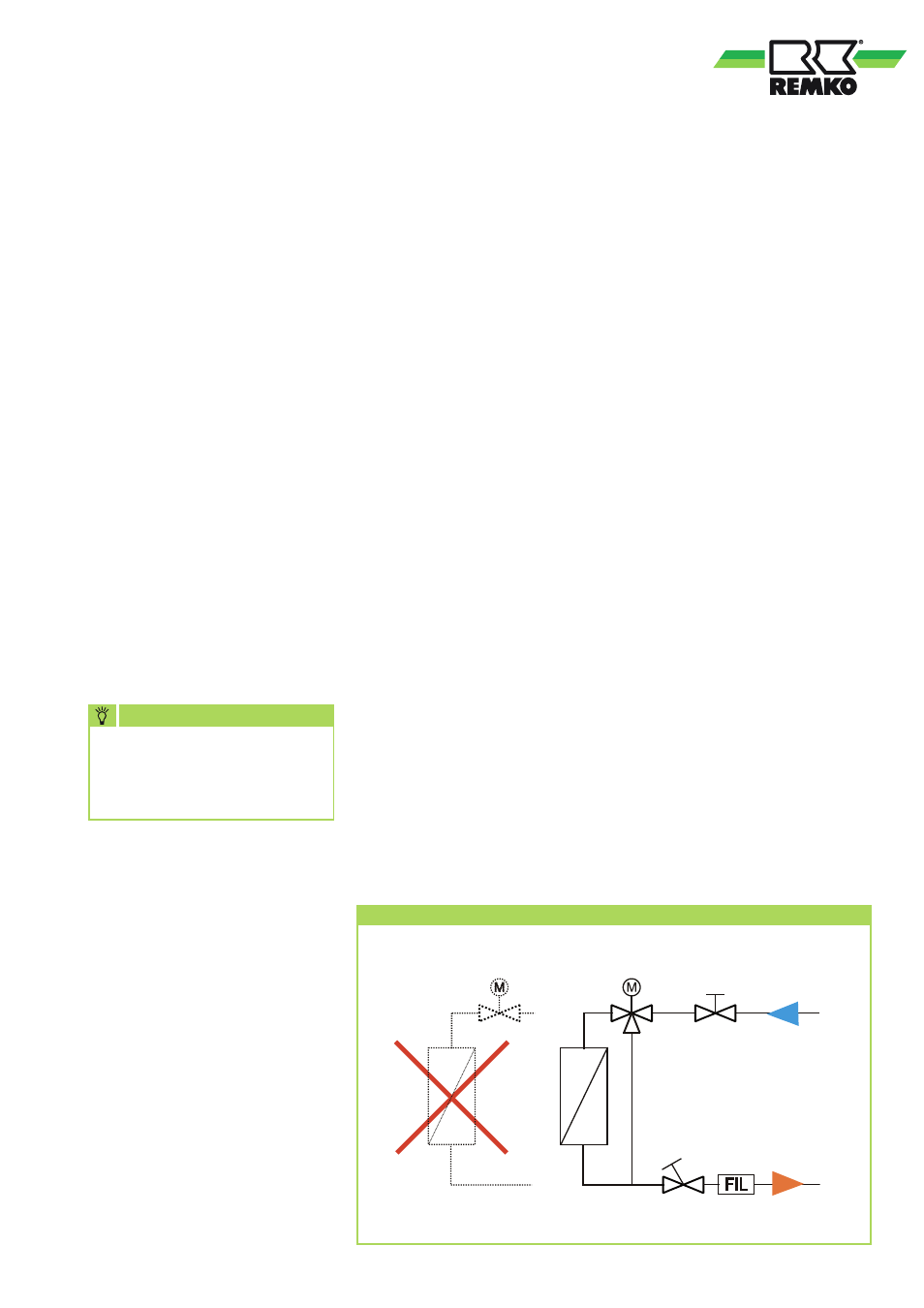

Gewährleistung des Mindestvolumenstromes durch Dreiwege-Ventil
Richtige
Installation
Falsche
Installation
Zweiwege-
Ventil
Dreiwege-
Ventil
Externe Mediumspeicher bei
KWG (...P) und KWP (...P)
Bei den Geräten KWG KWG...P,
KWP und KWP...P sind zusätzliche
Mediumspeicher erforderlich.
Wenn z.B. die erforderliche Leis-
tung der Kaltwasser-Abnehmer
wesentlich kleiner ist als die
erzeugte Kühlleistung des Kalt-
wasser-Erzeugers, ist es empfeh-
lenswert, den Mediuminhalt zu
erhöhen. Beispielsweise können die
Mediumrohre überdimensioniert
oder ein zusätzlichen Speicher ein-
gesetzt werden, um die Kompres-
sorbetriebszeit zu erhöhen.
Wird das Mindestmediumvolumen
der Anlage nicht erreicht ist gene-
rell ein Speicher vorzusehen.
