Taste „Kühlmodus“
Durch langes Betätigen (>5
Sekunden) kann zwischen
den Betriebsmodus „Kühlen“
und „Standby“ umgeschaltet
werden.
Taste „Heizmodus“
(nur Geräte mit WP-Funktion)
Durch langes Betätigen (>5
Sekunden) kann zwischen
den Betriebsmodus „Heizen“
und „Standby“ umgeschaltet
werden.
Symbol Kompressor 1-6
zeigt den Betrieb (leuchtet) der
Kompressoren an. Blinkt die
LED, befindet sich der ent-
sprechende Kompressor in der
Sicherheitszeit.
Symbol „Pumpe“ leuchtet,
wenn die Umwälzpumpe ange-
steuert wird.
Symbol „Ventilator“
leuchtet, wenn der Verflüssiger-
ventilator angesteuert wird.
LED Status Abtauung
(nur Geräte mit WP-Funktion)
Die LED zeigt den Betrieb
(leuchtet) des Abtauzykluses
im Heizbetrieb am Lamellen-
verflüssiger an. Blinkt die LED,
ermittelt der Regler die erfor-
derliche Abtauzeit.
Symbol Frostschutzheizung
Dieses Symbol gibt Auskunft
über den Betriebsstatus des
Zubehörs „Frostschutzheizung
Medium“.
LED „menu“
leuchtet, wenn man sich in der
Parameterebene befindet.
Bedienung des Reglers
iPro adaptiv
Der Regler verfügt über 3 Modi:
1. Sommerbetrieb (Kühlmodus)
Im Kühlmodus wird die wärme-
re Mediumtemperatur auf den
eingestellten, kälteren Sollwert
abgekühlt.
2. Übergangsbetrieb (Heizmodus)
(nur Geräte mit WP-Funktion) :
Im Heizmodus wird die kälte-
re Mediumtemperatur auf den
eingestellten, wärmeren Sollwert
erwärmt.
3. Bereitschaftsmodus (Standby)
Im Standby-Modus sind die Si-
cherheitseinrichtungen aktiv, ein
Betriebmodus ist nicht eingestellt.
Taste „menu“
Mit dieser Taste gelangen Sie
in das Funktionsmenü oder
können Uhrzeit und Datum
einstellen.
Taste „SET“
Mit dieser Taste kann die
Auswahl eines Sollwertes oder
Parameters erfolgen.
Taste „ ▼“
Durch kurzes Betätigen kann
zwischen Mediumeintritt, -aus-
tritt, Verflüssigungsdruck und
Verdampfungsdruck gewechselt
werden. Es kann ebenfalls ein
Wert verringert werden.
Taste „ ▲“
Durch kurzes Betätigen kann
zwischen Mediumeintritt, -aus-
tritt, Verflüssigungsdruck und
Verdampfungsdruck gewechselt
werden. Es kann ebenfalls ein
Wert erhöht werden.
Taste „ ▼ und SET“ zusammen
Das gleichzeitige Betätigen der
Taste ▼ und „SET“ (>5 Sekun-
den) ermöglicht einen Wechsel
in die Parameterebenen 1 bis 3.
Taste „ ▲ und SET“ zusammen
Das gleichzeitige Betätigen
der Tasten ▲ und „SET“ (<2
Sekunden) ermöglicht das
Verlassen der Parameterebenen
1 bis 3.
Taste „ ▲ und SET“ zusammen
länger als 5 Sekunden
Das gleichzeitige und längere
Betätigen der Taste ▲ und
„SET“ (>5 Sekunden) ermög-
licht eine manuelle Abtauung
(nur Geräte mit WP-Funktion).
LED „Vset“
leuchtet, wenn der dynamische
Sollwert“ aktiviert ist.
LED Kühlmodus
Die LED zeigt den gewählten
Kühlmodus an.
LED Heizmodus
(nur Geräte mit WP-Funktion)
Die LED zeigt den gewählten
Heizmodus an.
Symbol „Cir1“
beschreibt den angegeben Wert
für Kältekreis 1.
Symbol „Cir2“
beschreibt den angegeben Wert
für Kältekreis 2.
Symbol „Flow!“
beschreibt einen zu geringen
bzw. zu großen Mediumvo-
lumenstrom oder fehlenden
Mediumdruck.
LED Allgemeiner Alarm
zeigt in Verbindung mit dem
Code die jeweilige Störung an.
Wertedisplay (rote Anzeige)
Das Wertedisplay gibt aktuelle
Werte an.
Parameterdisplay (gelbe Anz.)
Das Parameterdisplay gibt aktu-
elle Werte oder Parmeter an.
Symbol „°C“ und „F“
gibt die im Wertedisplay ange-
zeigte Temperatureinheit an.
Symbol „Zeit“
gibt einen Wert in einer Zeitein-
heit an.
Symbol „bar“ uns „PSI“
gibt die im Wertedisplay ange-
zeigte Druckeinheit an.
+
+

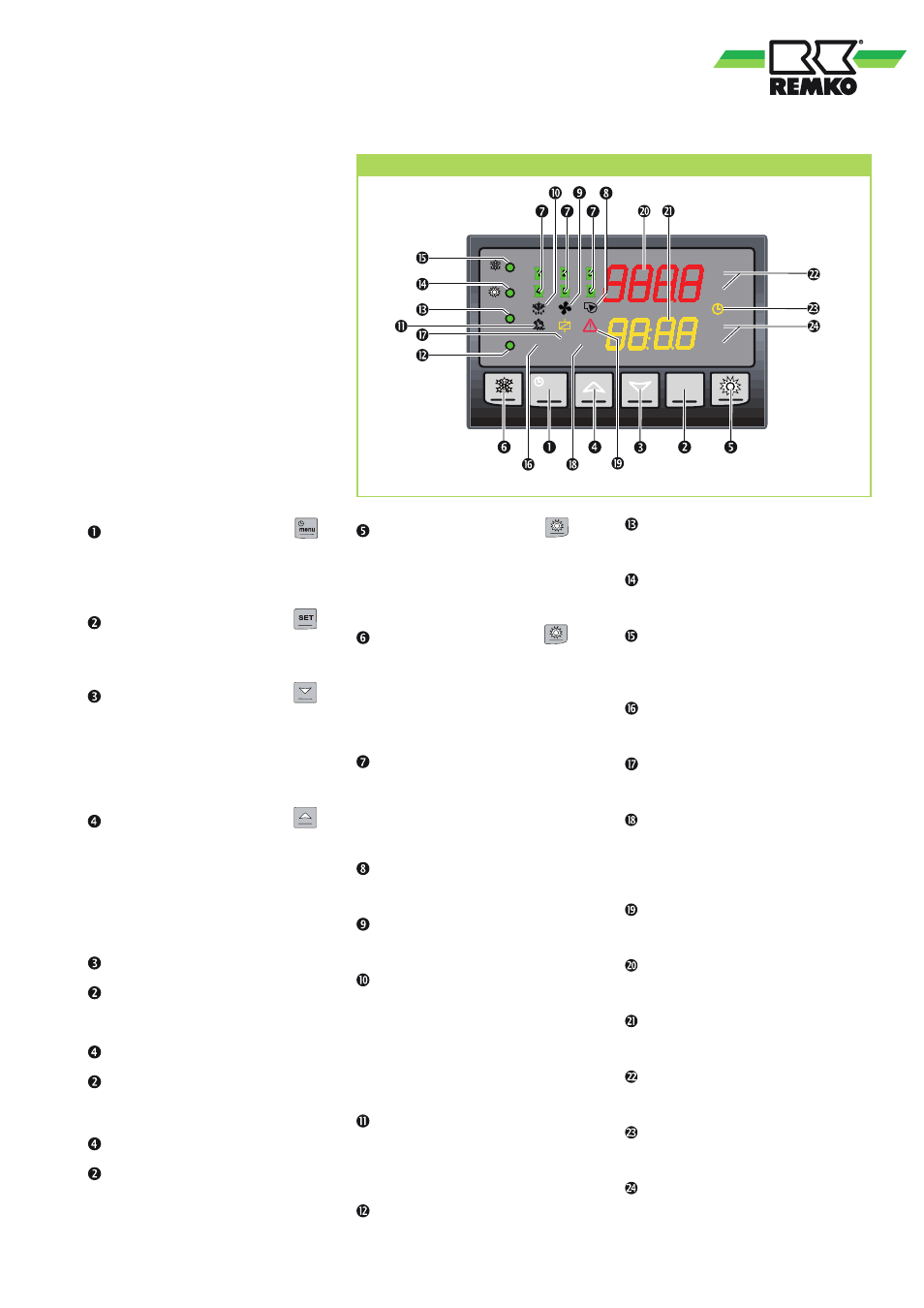

Bedienungstableau des Reglers IPS400D
+
