5. Schrauben Sie die Befestigungsschelle der Verbin-
dungsleitung ab (Bild 13).
6. Drücken Sie auf die seitliche Lasche des Elektroste-
ckers und ziehen Sie den Stecker aus der Buchse.
(Bild 13).
7. Entfernen Sie das Oberteil der Halterung durch Her-
ausdrehen der beiden Schrauben (Bild 13).
8. Ziehen Sie den Kondensatablaßschlauch ab (Bild 13).
9. Schrauben Sie die linke Überwurfmutter mit dem
beiliegenden Maulschlüssel SW 24 ab. Halten Sie
dabei mit dem zweiten Maulschlüssel SW 21 am
unteren Kupplungsteil gegen (Bild 14).
Drehen Sie niemals den starren unteren Teil.
10. Schrauben Sie kontinuierlich, bis die Verbindung
getrennt ist.
Sollte Kältemittel unter leichtem Zischen austreten,
schrauben Sie auf jeden Fall weiter.
8. Reinigen Sie den Filter und die Kunststoffoberflä-
chen.
9. Hängen Sie das Außenteil an das Innengerät an.
10. Schützen Sie das Gerät mit einer Kunststoffplane
gegen Staub.
11. Lagern Sie das Gerät, vor der Sonne geschützt, an
einem kühlen, trocknen Ort.

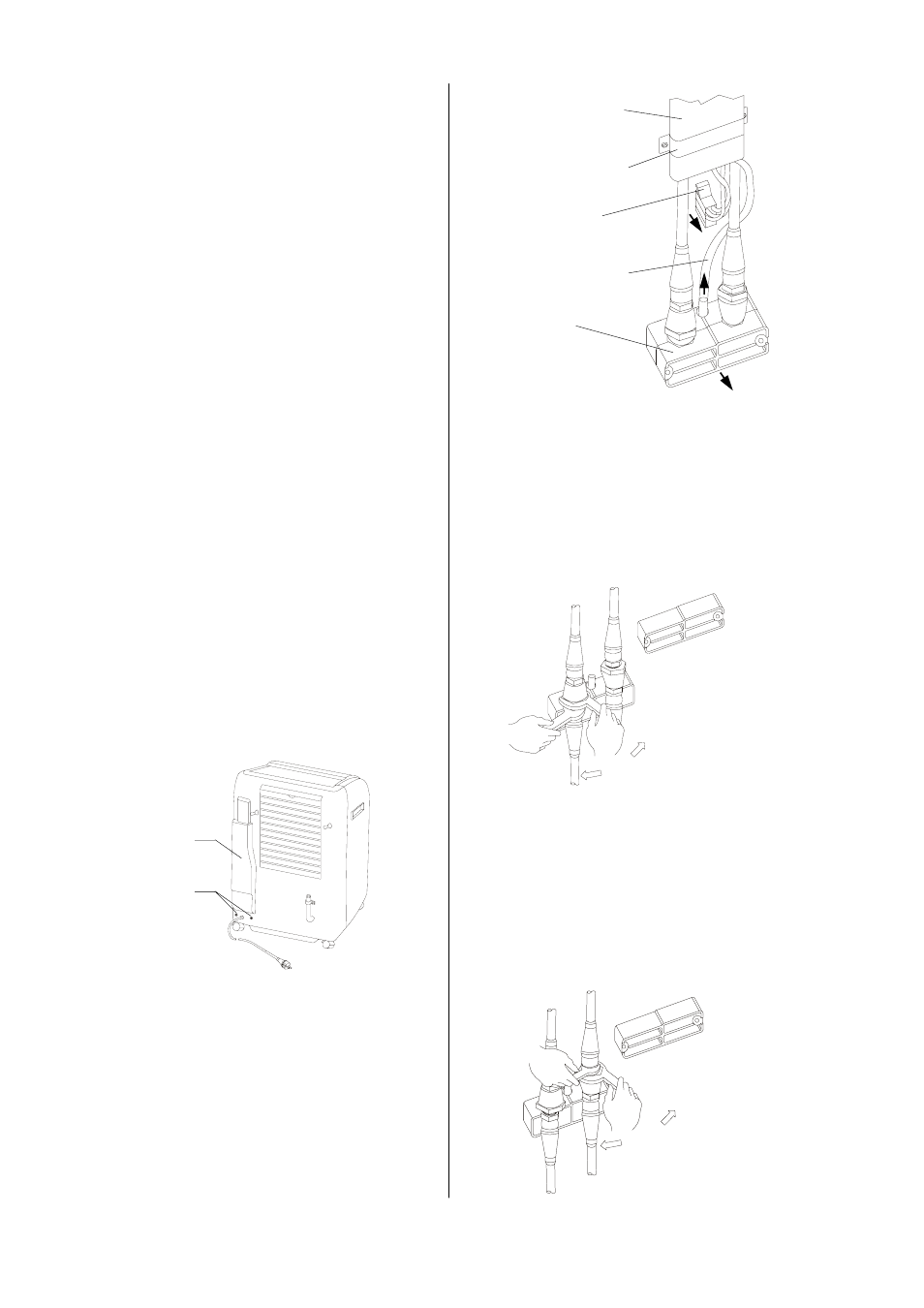

Bild 12
Schrauben
Abdeckung
Aus dem Kondensatablaßschlauch kann evtl. noch
vorhandene Restflüssigkeit austreten.
Bild 13
Verbindungsleitung
Befestigungsschelle
Elektrostecker
Kondensatschlauch
Halterung
anziehen Bild 14
lösen
gegenhalten
11. Schrauben Sie die rechte Überwurfmutter mit dem
beiliegenden Maulschlüssel SW 24 ab. Halten Sie
dabei mit dem zweiten Maulschlüssel SW 21 am o-
beren Kupplungsteil gegen (Bild 15).
Drehen Sie niemals den starren oberen Teil.
12. Schrauben Sie kontinuierlich, bis die Verbindung
getrennt ist.
Sollte Kältemittel unter leichtem Zischen austreten,
schrauben Sie auf jeden Fall weiter.
lösen
anziehen
gegenhalten
Bild 15
Das Gerät muß während des gesamten Vorganges
vom Netz getrennt sein! Es darf erst wieder in Betrieb
genommen werden, wenn alle Verbindungen wieder
hergestellt und geprüft sind. Die Befestigungen und alle
Abdeckungen müssen zuvor wieder angebracht worden
sein.
Folgende Vorgehensweise ist dabei einzuhalten:
1. Schalten Sie das Gerät ab.
2. Ziehen Sie den Netzstecker aus der Steckdose.
3. Entfernen Sie die 2 Kreuzschlitz–Schrauben der Ab-
deckung auf der Rückseite des Gerätes (Bild 12).
4. Ziehen Sie die Abdeckung vom Gerät.
Beachten Sie zur sicheren Trennung der Verbin-
dungsleitung unbedingt die folgenden Hinweise.
Trennen der
Verbindungsleitung
Die Verbindungsleitung ist durch Schnellkupplungen mit
dem Innengerät verbunden. Diese bieten die Möglich-
keit, die Verbindungsleitung zu Montagezwecken vom
Innengerät zu trennen, ohne das Kältemittel verloren
geht.
