Vor der Inbetriebnahme
Das Gerät ist serienmäßig mit einer Verbindungsleitung
zwischen Innengerät und Außenteil ausgerüstet und so-
mit betriebsbereit.
Im Lieferumfang ist verschiedenes Zubehör zur Montage
des Außenteiles enthalten.
Es gibt unterschiedliche Möglichkeiten der Aufstellung
von Innengerät und Außenteil, die im Folgenden be-
schrieben werden.
Innengerät
Das Innengerät wird an dem gewünschten Ort, mit der
Ausblasseite zum Raum, aufgestellt. Beachten Sie bei
der Aufstellung die Sicherheitshinweise.
Verbindungsleitung
Die Verbindungsleitung kann durch ein angelehntes
Fenster oder einen Türspalt nach außen verlegt werden.
Die Verbindungsleitung ist am Innengerät trennbar und
bietet somit zusätzlich die Möglichkeit, durch einen
Wanddurchbruch (Ø min. 60 mm) verlegt zu werden.
Beachten Sie bei der Verlegung der Verbindungsleitung
die folgenden Hinweise:
◊ Die Verbindungsleitung darf nie eingeklemmt oder
abgeknickt werden.
◊ Auf die Verbindungsleitung darf kein Zug oder eine
sonstige mechanische Kraft ausgeübt werden.
◊ Um die Bildung von Schwitzwasser zu verhindern,
darf die Rohrisolierung und der Schutzmantel nicht
beschädigt werden.
Außenteil
Das Außenteil gibt die aus dem Raum transportierte
Wärme an die Außenluft ab. Dazu kann das Außenteil
entweder auf den Boden gestellt oder an einer Außen-
wand aufgehängt werden.
Aufstellung auf dem Boden
Um das Außenteil auf einer Terrasse oder einem Balkon
aufzustellen, ist die Verwendung der Befestigungshilfen
nicht erforderlich.
Das Außenteil ist waagerecht, vor direkter Sonnenein-
strahlung geschützt, aufzustellen. Ein Mindestabstand
von 20 cm von der Luftansaugseite zur Wand ist einzu-
halten.
Der Luftaustritt muß frei erfolgen können (min. 50 cm
Abstand zu Hindernissen). Die Verbindungsleitung wird
durch einen Spalt in Fenster oder Tür geführt (Bild 6
und 7).
Montage an der Außenwand mit Wandhalterung
1. Befestigen Sie die mitgelieferten Wandhalterungen
an der Wand.
2. Hängen Sie das Außenteil in die Wandhalterungen
ein und sichern Sie es mit den mitgelieferten
Schrauben M4 (Bild 8 und 9).
Die Wandhalterungen können mit den mitgelieferten
Befestigungselementen (Dübel 6 mm und Schrauben)
befestigt werden. Sollten diese für die Beschaffenheit
der Wand nicht geeignet sein, so sind Befestigungsele-
mente mit ausreichender Haltekraft bauseits zu stellen.
Achten Sie bei der Montage darauf, daß die Zuleitung
nicht belastet wird und die Isolierung keinen Schaden
nimmt.
Halten Sie die Mindestabstände ein. Der Luftaustritt
des Innengerätes und des Außenteiles darf nicht ver-
sperrt werden.

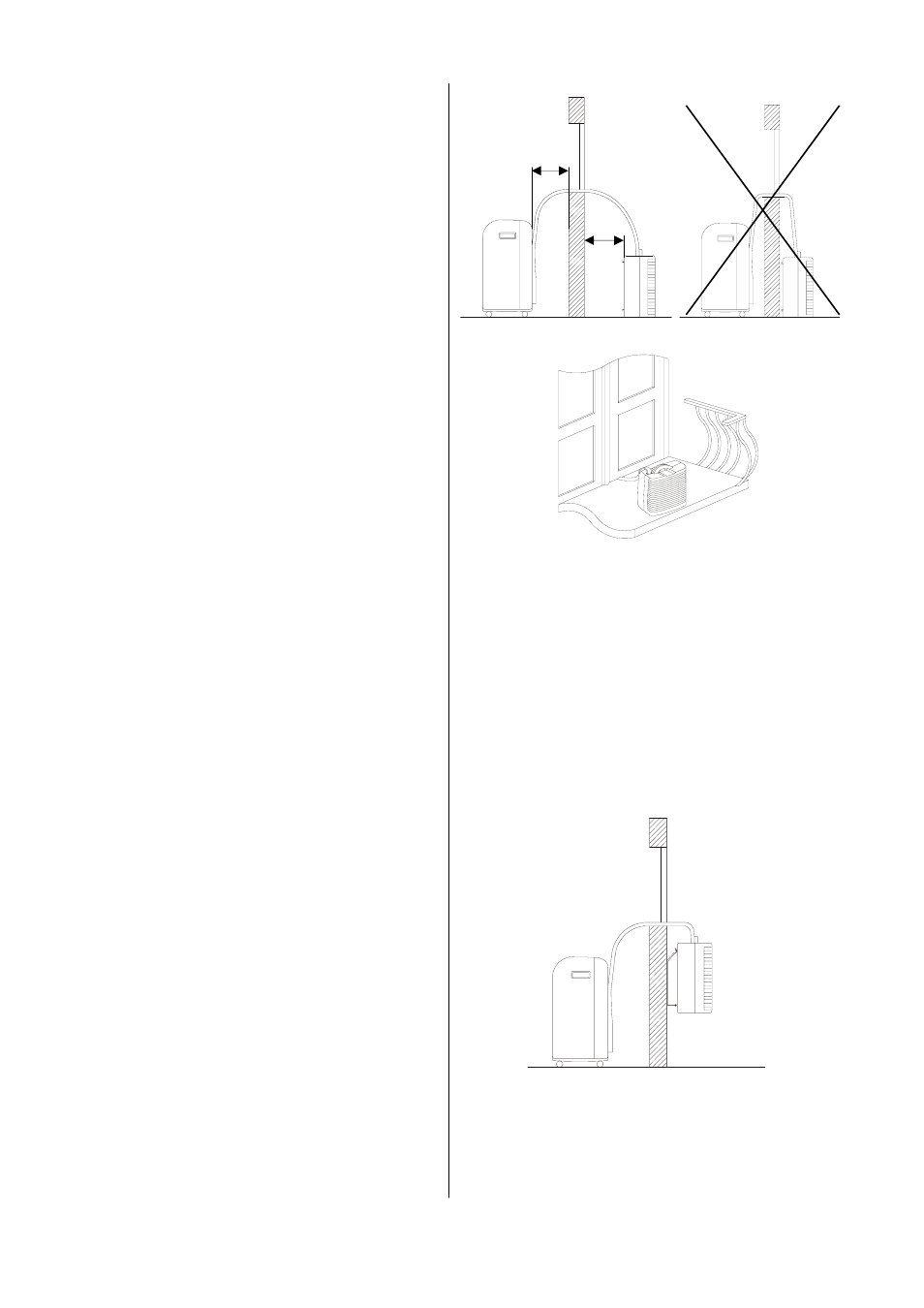

Bild 7
Bild 8
An der Geräterückseite (Luftansaug) muß ein Ab-
stand von mindestens 20 cm zur Wand eingehalten
werden.
Bild 6a Bild 6
20 cm
20 cm
