Seite 20
Geräteinstallation
Das Gerät wird über die Wand-
halterung, unter Beachtung der
im unteren Bereich befindlichen
Luftaustrittsseite, befestigt.
1. Markieren Sie gemäß den Ab-
messungen der Wandhalterung
die Befestigungspunkte an sta-
tisch zulässigen Bauwerksteilen.
Installation
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.
HINWEIS
Das Gerät ist werkseitig mit
einer Füllung aus getrocknetem
Stickstoff zur Dichtigkeits-
kontrolle versehen worden.
Der unter Druck stehende
Stickstoff entweicht beim
Lösen der Überwurfmuttern.
ACHTUNG
Anschluss der
Kältemittelleitungen
Der bauseitige Anschluss der
Kältemittelleitungen erfolgt auf der
Rückseite des Gerätes.
Gegebenenfalls ist an dem
Innengerät eine Reduzierung, bzw.
Erweiterung zu installieren.
Diese Verschraubungen liegen dem
Innengerät als Beipack serienmäßig
bei.
Nach erfolgter Montage sind die
Verbindungen dampfdiffusions-
dicht zu isolieren.
4
Waagerechte Ausrichtung
Die Wandhalterung der Geräte
muss mit geeigneten Schrauben
und Dübeln befestigt werden.
Kondensatanschluss
Auf Grund der Taupunktunter-
schreitung am Verdampfer kommt
es während des Kühlbetriebes am
Innengerät zur Kondensatbildung.
Unterhalb des Verdampfers
befindet sich eine Auffangwanne,
die mit einem Ablauf verbunden
werden muss.

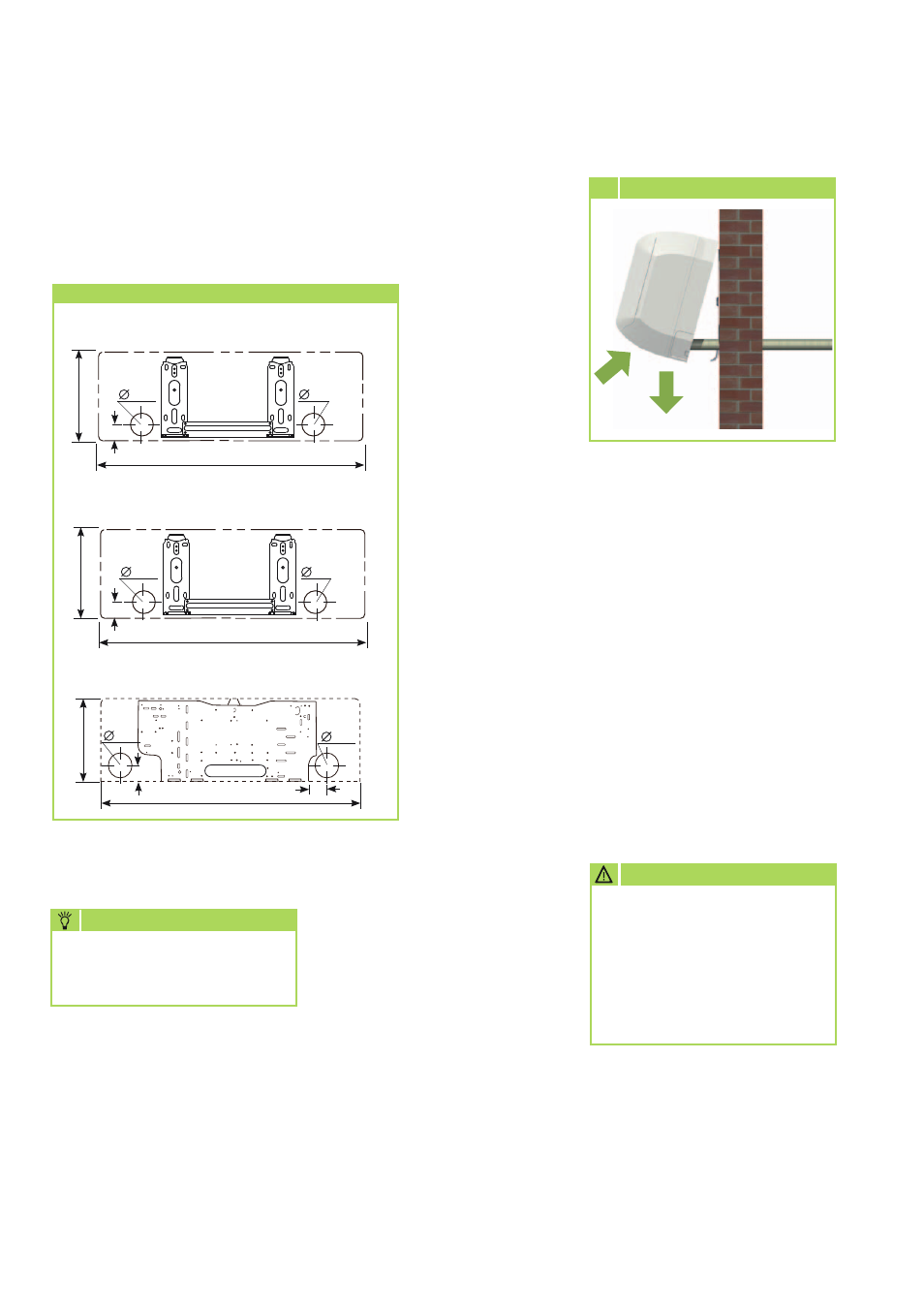

Montagepunkte der Wandhalterung
MXW 200/260 IT
MXW 350 IT
MXW 520 IT
Alle Maße in mm
920
50
290
65
65
50
750
250
65
65
45
815
280
65
65
45
Wandhalterung des Innengerätes
Die Wandhalterung der Geräte muss mit geeigneten Schrauben und
Dübeln befestigt werden.
2. Entfernen Sie ggf. die Aus-
brechöffnung des Gehäuses.
3. Schließen Sie, wie im weiteren
beschrieben, die Kältemittel-,
Elektro- und Kondensatleitung
an das Innengerät an.
4. Hängen Sie das Innengerät
leicht nach hinten gekippt in die
Wandhalterung ein und drü-
cken dann mit der Unterseite
das Gerät gegen die Halterung.
5. Überprüfen Sie nochmals die
waagerechte Ausrichtung des
Gerätes (Bild 4).
REMKO MXW
