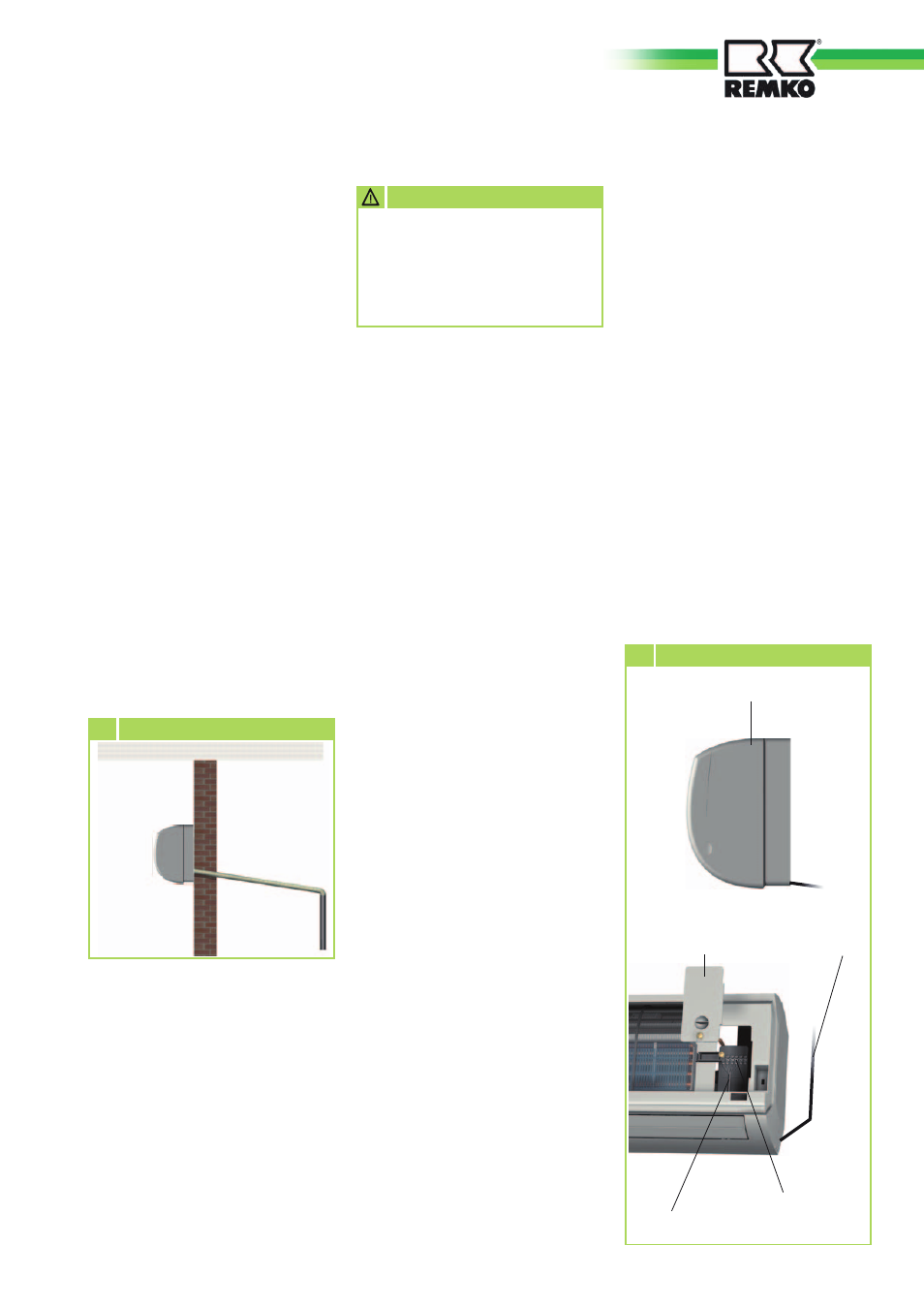

REMKO MXW 520 - Handbuch (Seite 21)

Der Kondensatschlauch ist serien-
mäßig für den Anschluss auf der
linken Seite (Ansicht von vorne)
vorgesehen.
5 Kondensatanschluss
Mind. 2% Gefälle
Elektrischer Anschluss
Bei den Geräten ist eine Span-
nungsversorgung am Außenteil
und eine vieradrige Steuerleitung
zum Innengerät zu installieren und
entsprechend abzusichern.
Sämtliche elektrische Installa-
tionen sind von Fachunterneh-
men auszuführen. Die Mon-
tage der Elektroanschlüsse hat
spannungsfrei zu erfolgen.
ACHTUNG
Führen Sie den Anschluss folgen-
dermaßen durch:
1. Öffnen Sie das Lufteintrittsgitter.
2. Lösen Sie die Abdeckungen auf
der rechten Seite (Bild 6).
Klemmleiste
Steuerleitung
Abdeckung
Zugentlastung
Steuerleitung
vom Außenteil
Abdeckung
6 Anschluss des Gerätes
■
Wir empfehlen, bauseitig einen
Haupt- / Reparaturschalter in
der Nähe des Gerätes zu instal-
lieren.
■
Die Klemmleisten der Anschlüs-
se befinden sich auf der Rück-
seite des Gerätes. Nach der
Installation können Messungen,
nach Entfernen der Abdeckung,
von der Vorderseite vorgenom-
men werden.
■
Wird bei dem Gerät eine als
Zubehör erhältliche Konden-
satpumpe eingesetzt, ist ggf.
bei der Verwendung des Ab-
schaltkontaktes der Pumpe ein
zusätzliches Relais zur Erhöhung
der Schaltleistung, zur Abschal-
tung des Kompressors, erfor-
derlich.
Im Lieferumfang der Geräte
befindet sich eine fünf Meter
lange, vieradrige Steuerleitung
zur Verbindung des Innengerätes
und des Außenteiles. Innerhalb
der Steuerleitung zum Außenteil
befindet sich eine Datenleitung,
die die Kommunikation zwischen
Innengerät und Außenteil realisiert.
Hierüber wird die Leistungsanpas-
sung der Kühl– bzw. Heizleistung
geregelt und Störmeldungen dem
Innengerät weitergeleitet.
Sollte diese Länge nicht ausrei-
chen, können Sie diese Steuerlei-
tung am Innengerät verlängern.
3. Lösen Sie die Steuerleitung am
Klemmblock und entfernen Sie
die Steuerleitung.
4. Klemmen Sie die bauseits
verlegte Steuerleitung an den
Klemmen an (siehe elektrisches
Anschlussschema S.20).
5. Verbinden Sie die Bauseits ver-
legte Steuerleitung fachgerecht
mit der mitgelieferten Steuerlei-
tung.
6. Stecken Sie den Stecker der
Steuerleitung in die entspre-
chende Buchse im Außenteil.
7. Bauen Sie das Gerät wieder
zusammen.
■
Die bauseitige Kondensatlei-
tung ist mit einem Gefälle von
min. 2 % zu verlegen (Bild 5).
Gegebenenfalls sehen Sie eine
dampfdiffusionsdichte Isolation
vor.
■
Führen Sie die Kondensatlei-
tung des Gerätes frei in die Ab-
laufleitung. Falls das Kondensat
in eine Abwasserleitung geführt
wird, sehen Sie einen Siphon
als Geruchsverschluß vor.
■
Bei einem Gerätebetrieb unter
0 °C Außentemperatur ist auf
eine frostsichere Verlegung der
Kondensatleitung zu achten.
Ggf. ist eine Rohrbegleitheizung
vorzusehen.
■
Nach erfolgter Verlegung muss
der freie Ablauf des Kondensats
überprüft und eine permanente
Dichtheit sichergestellt werden.
