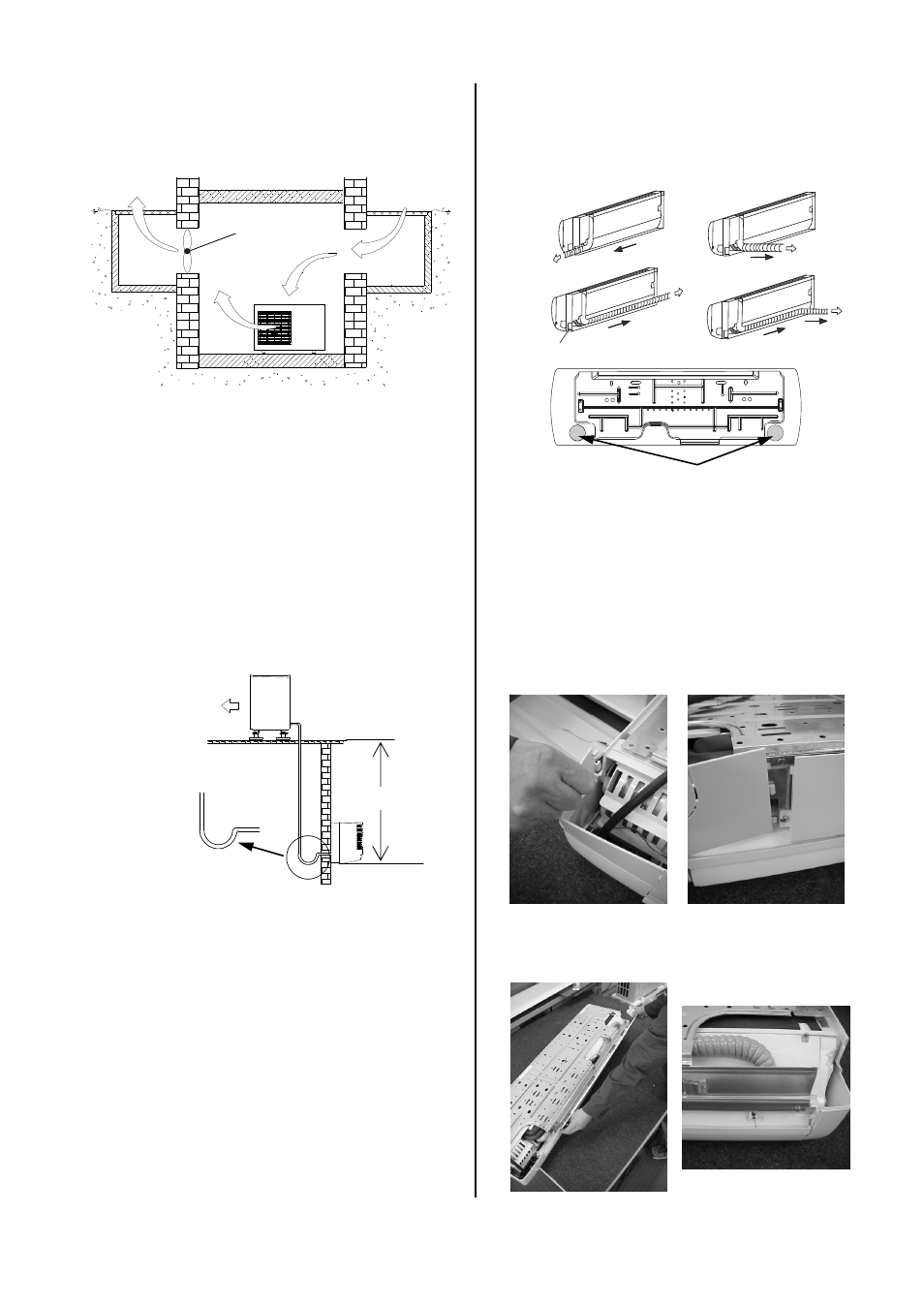

17

Montage des Innengerätes
Beachten Sie vor der Montage des Innengerätes unbe-

dingt die folgenden Hinweise:

Montieren Sie das Innengerät so, daß die erforderli-

chen Mindestabstände eingehalten werden.

Montieren Sie das Innengerät so, daß ein ungehin-

derte Kondensatwasserabfluß und ein freier Luftan-

saug und Luftausblas ständig gewährleistet ist.

Das Innengerät wird mittels einer Wandhalterung

montiert.

Die Wandhalterung wird mit Schrauben und für die

Wand geeigneten Dübeln, befestigt.

Die Befestigungsmaße der einzelnen Gerätetypen

entnehmen Sie bitte dem Kapitel „Abmessungen“.

Ölrückführungsmaßnahmen
Wird das Außenteil auf einem höheren Niveau als das

Innengerät angeordnet, sind geeignete Ölrückführungs-

maßnahmen zu treffen.
Dieses erfolgt in der Regel durch die Herstellung eines

Ölhebebogen, der je 2,5 steigende Meter zu installieren

Licht-

schacht

zusätzlicher

Ventilator

Außenteil

Warmluft

Licht-

schacht

Warmluft

Kalte

Frischluft

Beispiel für Variante 2 und 4

Demontage der Wandhalterung
Um die Wandhalterung montieren zu können sind Teile

der Gehäuseverkleidung des Innengerätes zu demon-

tieren.
1. Legen Sie das Innengerät mit der Rückseite nach

oben auf eine weiche Unterlage.

2. Ziehen Sie die linke Verkleidungsblende aus den

Führungsschlitzen.

3. Entfernen Sie auf die gleiche Weise die rechte Ver-

kleidungsblende aus den Führungsschlitzen.

Beachten Sie bitte vor der Montage die möglichen

Abgangsvarianten (1 bis 4) für Kältemittelleitungen,

Kondensatschläuche und Steuerleitungen.

Sorgen Sie im Kühlbetrieb für eine ausreichende

Wärmeabfuhr, wenn das Außenteil im Keller, auf

dem Dachboden, in Nebenräumen oder Hallen auf-

Installieren Sie dazu einen zusätzlichen Ventilator,

der über den gleichen Luftvolumenstrom des im

Raum aufzustellenden Außenteiles verfügt und der

eventuelle Druckverluste in Luftkanälen kompensieren

kann.

Radius:

50 mm

Außenteil

max. 5, bzw.

8 m

Innengerät

Ölhebebogen in der Saug-

leitung zum Außenteil

1x je 2,5 steigende Meter

Variante 1

Variante 3

Variante 2

Variante 4
