21

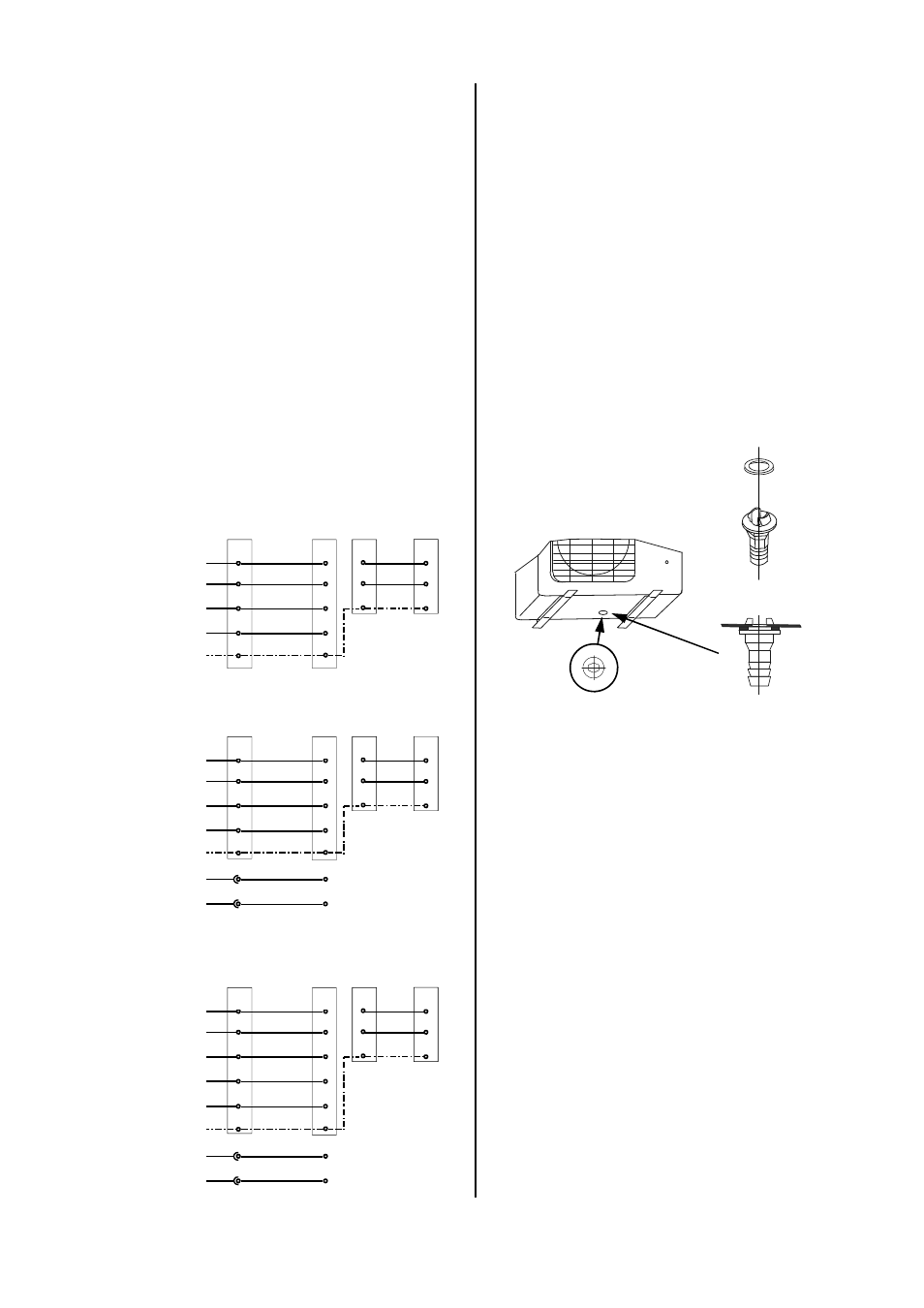

3. Verbinden Sie die beim Gerät RKS 326 H die numme-
rierten Adern der Steuerleitung mit den entsprechend
gekennzeichneten Klemmen der Klemmleiste.
4. Schließen Sie die bauseits verlegte Steuerleitung der
Geräte RKS 335 H bis RKS 3371 H, wie in den fol-
genden Abbildung dargestellt, an das Außenteil und
das Innengerät an.
5. Verbinden Sie zusätzlich bei den Geräten RKS 350 H
und 371 H die Sensorleitung mit den entsprechen-
den Gegenstücken an Außenteil und Innengerät.
6. Verankern Sie die Steuerleitungen in den Zugentlas-
tungen und setzen Sie die Abdeckung der Klemm-
leiste wieder ein.
+%
" +% 4 +%
RKS 326 H und RKS 335 H
Außenteil
Verdichteransteuerung
Neutralleiter
Zum Umkehrventil
Schutzleiter
1
N(2)
3
Zum Verflüssigerlüfter
PE
4
N
L
PE
N
L
PE
Netzzuleitung Innengerät
1
N(2)
3
230 V~,
50 Hz,
L1/N/PE
PE
4
RKS 350 H
Stecker
Außenteil
Verdichteransteuerung
Neutralleiter
Zum Umkehrventil
Schutzleiter
1
N(2)
3
Zum Verflüssigerlüfter
PE
4
N
L
PE
N
L
PE
Netzzuleitung Innengerät
1
N(2)
3
230 V~,
50 Hz,
L1/N/PE
PE
4
Stecker Sensorleitung zum AT
bauseits
Sensorleitung zum AT
bauseits
RKS 371 H
Außenteil
Außenleiter
Neutralleiter
Zum Umkehrventil
L
N
3
N
L
PE
N
L
PE
Netzzuleitung Innengerät
L
N
3
230 V~,
50 Hz,
L1/N/PE
Zum Verflüssigerlüfter
4 4
PE PE
Schutzleiter
Stecker
Stecker Sensorleitung zum AT
bauseits
Sensorleitung zum AT
bauseits
Zum Verdichterschütz
5 5
2
Kondensatablauf am Außenteil
Aufgrund der Taupunktunterschreitung kommt es wäh-
rend des Heizbetriebes am Lamellentauscher des Au-
ßenteiles zur Bildung von Schwitzwasser (Kondensat).
Die untere Gehäuseverkleidung des Außenteiles ist als
Auffangwanne ausgebildet. Unterhalb des Verflüssigers
bzw. im Zentrum der Wanne ist der im Lieferumfang be-
findliche Kondensatanschluß mittels der Dichtung ein-
zusetzen.
Wird das Gerät in frostgefährdeten Bereichen als Heiz-
gerät eingesetzt, ist die untere Gehäuseverkleidung
bauseits frostfrei zu halten, um ein permanentes Ablau-
fen des Kondensates zu gewährleisten.
Kondensatablauf am Innengerät
Aufgrund der Taupunktunterschreitung kommt es wäh-
rend des Kühlbetriebes am Lamellentauscher des In-
nengerätes zur Bildung von Schwitzwasser (Kondensat).
Die Auffangwanne der Innengeräte sind mit einem Kon-
densatschlauch versehen. Dieser Schlauch benötigt ein
Gefälle, um das Kondensat sicher ableiten zu können.
Kondensatschlauch am Außenteil
Eine Ableitung über weitere Strecken kann durch einen
bauseitigen Kondensatschlauch erfolgen.
Beachten Sie vor der Verlegung des Kondensatschlau-
ches unbedingt die folgenden Hinweise:
Achten Sie auf ausreichendes Gefälle zum
Abfluß.Mindestens 2 %.
Bei einem Gerätebetrieb unter 0 °C Außentemperatur
ist auf eine frostsichere Verlegung zu achten.
Ggf. ist eine Rohrbegleitheizung vorzusehen.
Verwenden Sie in jedem Fall geeignete Schlauch-
schellen.
Nach erfolgter Verlegung muß der freie Ablauf des
Kondensats überprüft werden.
1. Legen Sie die Dichtung auf
den Schlauchstutzen.
2. Drücken Sie den Stutzen in
die vorgesehene Öffnung.
Dichtung
Stutzen
Erstellter
Anschluß
Montage des Kondensatanschlußes
