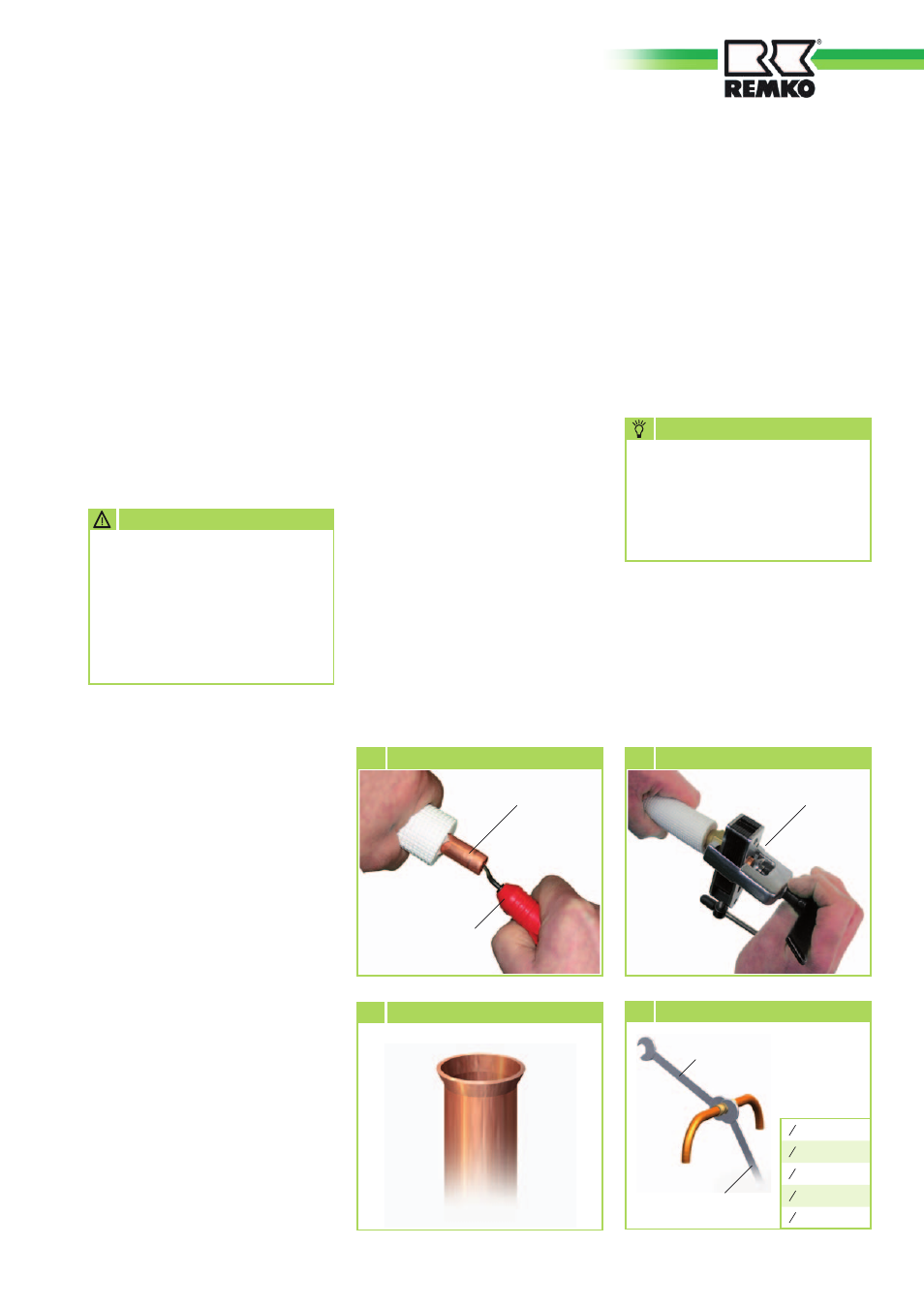

Die Geräte sind werkseitig mit
einer Füllung aus getrocknetem
Stickstoff zur Dichtigkeits-
kontrolle versehen worden.
Der unter Druck stehende
Stickstoff entweicht beim
Lösen der Überwurfmuttern.
ACHTUNG
Anschluß der
Kältemittelleitungen
Der bauseitige Anschluß der
Kältemittelleitungen erfolgt auf der
Rückseite der Geräte.
Gegebenenfalls ist an den Innen-
geräten eine Reduzierung, bzw.
Erweiterung zu installieren. Die-
se Verschraubungen liegen dem
Innengerät als Beipack serienmäßig
bei. Nach erfolgter Montage sind
die Verbindungen dampfdiffusi-
onsdicht zu isolieren.
Die folgenden Anweisungen
beschreiben die Installation des
Kältekreises und die Montage von
Innengerät und Außenteil.
1. Entnehmen Sie die erforder-
lichen Rohrquerschnitte bitte
der Tabelle „Technische Daten“.
2. Entfernen Sie die werksseitigen
Schutzkappen sowie die Über-
wurfmuttern der Anschlüsse
und verwenden diese zur wei-
teren Montage.
3. Vergewissern Sie sich, bevor Sie
die Kältemittelleitungen aufbör-
deln, dass die Überwurfmutter
auf dem Rohr vorhanden ist.
4. Bearbeiten Sie die verlegten
Kältemittelleitungen wie im
Folgenden dargestellt
(Bild 9+10).
Es dürfen nur Werkzeuge und
Komponenten zur Verwendung
kommen, die für den Einsatz
im Kältebereich zugelassen
sind.
HINWEIS
Bördelwerkzeug
10 Bördeln der Kältemittelleitung
Kältemittelleitung
Entgrater
9 Entgraten der Kältemittelleitung
11 Korrekte Bördelform
Festziehen 1. Maulschlüssel
Gegenhalten
2. Maulschlüssel
12 Verschraubungen anziehen
Anzugs-
drehmoment:
1 4 “ 15-20 Nm
3 8 “ 33-40 Nm
1 2 “ 50-60 Nm
5 8 “ 65-75 Nm
3 4 “ 95-105 Nm
5. Überprüfen Sie, ob der Bördel
eine korrekte Form aufweist
(Bild 11)
.
6. Nehmen Sie zunächst die
Verbindung der Kältemittellei-
tungen mit dem Anschluß per
Hand vor, um einen richtigen
Sitz zu gewährleisten.
7. Befestigen Sie nun endgültig die
Verschraubungen mit 2 Maul-
schlüsseln geeigneter Schlüs-
selweite. Halten Sie während
des Schraubens auf jeden Fall
mit einem Maulschlüssel gegen
(Bild 12)
.
8. Verwenden Sie nur für den
Temperaturbereich einsetzbare
und diffusionsdichte Isolations-
schläuche.
9. Verlegen Sie die Kältemittellei-
tungen vom Innengerät zum
Außenteil. Achten Sie auf eine
ausreichende Befestigung und
treffen Sie ggf. Maßnahmen zur
Ölrückführung!
10. Beachten Sie bei der Montage
die Biegeradien der Kältemit-
telleitungen und biegen Sie nie
eine Stelle des Rohres zweimal.
Versprödung und Rißgefahr
können die Folge sein.
11. Installieren Sie das Außenteil
mit der Wand- bzw. Boden-
konsole an statisch zulässige
Gebäudeteile (Installationsan-
weisungen der Konsolen beach-
ten).
